Logaþéttur krani

• Eldþéttar kranar eru iðnaðarlyftunarbúnaður sem er sérstaklega hannaður til að nota í hættulegu umhverfi þar sem hætta er á eldi eða sprengingu. Þessir kranar eru hannaðir til að uppfylla öryggisstaðla og reglugerðir, tryggja að þeir geti örugglega lyft og fært mikið álag í eldfimt gas, gufu eða rykumhverfi. Þessir kranar eru smíðaðir með girðingum sem koma í veg fyrir að innri neistaflugi eða hiti sleppi og kveikti í loftinu í kring. Þeir eru vottaðir til notkunar á hættulegum svæðum eins og olíu- og gasverksmiðjum, efnaiðnaði eða svæðum með sprengiefni.
• Eldþétt kran er úr hástyrkjum til að standast erfiðar aðstæður eins og hátt hitastig, ætandi umhverfi og mikið álag.



Upprunastaður: Henan, Kína

Ábyrgð: Aðal líkama 12 mánuðir

Eftirboðsþjónusta veitt: Uppsetning á sviði, gangsetning og þjálfun

Vinnustörf: A 3- A5

Aðgerðarstilling: Jarðstýring eða skálaeftirlit, þráðlaus fjarstýring

Málverk litur: Ef óskað er

Rafvörn: IP54, IP55

Lyfting\/ferðahraði: stakur\/tvöfaldur hraði eða að beiðni

Umhverfishitastig: -25 ~ 100 Celsíus, eftir beiðni

Vinnuspenna: 3 áfangi 380V 50Hz, eða að beiðni

Efni: Q235\/Q345 Stálplata, Onrequest



1. Main geisla

Aðalgeisli eldsvoða er mikilvægur burðarvirki sem notaður er til að styðja við kranann og standast mikið álag þegar hann starfar í hættulegu umhverfi.
Það er venjulega úr hástyrkstáli til að tryggja endingu. Lögunin er venjulega I-geisla eða kassa geisla fyrir hámarks burðargetu. Hægt er að bæta við styrkingu frekari styrkingar til að standast hátt hitastig og sprengiefni.

2. Lyftingarkerfi

Lyftukerfi eldvarna krana er hannað til að starfa á öruggan hátt í hættulegu umhverfi þar sem sprengiefni, gufur eða ryk eru til staðar.
Þessir kranar eru oft notaðir í atvinnugreinum eins og olíu og gasi, efnaplöntum og námuvinnslu. Hér er yfirlit yfir íhluta lyfjakerfisins og hvernig þeir vinna í eldföstum krana:
1.. Eldfyrirtæki rafmagns lyftu: Sérstaklega hannað til að koma í veg fyrir neista og stjórna hitaleiðni.
2. Hífðu mótor: Sprengingarþétt, með varmavernd og einangrun.
3.



3.ENDvagn

Endgeislinn á eldföstum krana er lykilþáttur sem hannaður er til að styðja og leiðbeina kranabrúnum þegar hann hreyfist meðfram brautargeislanum. Eldpressar kranar eru sérstaklega hannaðir til að koma í veg fyrir sprengingar í hættulegu umhverfi þar sem eldfim lofttegundir, gufur eða ryk eru til staðar. Endgeislinn gegnir mikilvægu hlutverki við að tryggja að kraninn hreyfist vel og á öruggan hátt.
1.. Sprengingarþétt hönnun: úr eldföstum efnum. Fireproof hús fyrir rafmagns íhluti koma í veg fyrir íkveikju hættulegra lofttegunda.
2. Nákvæmni vélknúin hjól og legur:
3. Hágæða hjól (venjulega úr stáli eða pólýúretani) til að fá slétt hreyfingu. Andstæðingur-skáldskapar legur draga úr sliti og auka endingu.

4.Crane ferðakerfi



Ferðakerfi krana fyrir eldvarna krana er hannað til að tryggja örugga og skilvirka hreyfingu í hættulegu umhverfi þar sem sprengiefni eða ryk eru til staðar.
1. hluti af ferðakerfi krana
Drive: Inniheldur eldföstan mótor og gírkassa fyrir slétta hreyfingu.
Hjól og lokarammar: Hástyrkur hjól sem eru fest á enda ramma tryggja stöðugleika og slétta hreyfingu kranabrautarinnar.
Track System: Þungar lög eða teinar sem eru hönnuð fyrir sprengingarþétt forrit.
Bremsur: Rafsegul- eða vökvakerfi eldvarna bremsur veita stjórnað stöðvun og öryggi.
Stjórnkerfi: innihalda eldvarnarhnappastöðvar, fjarstýringar eða sjálfvirkni sem byggir á PLC til nákvæmrar notkunar.
2. eiginleikar eldföstar krana ferðakerfi
Sprengingarþéttar mótorar: Sérhönnuðir mótorar með logaþéttum girðingum (Ex-D) til að koma í veg fyrir að neistaflug kveiki hættulegar lofttegundir.
Í eðli sínu örugga raflögn: Rafmagnsþættir eru í samræmi við ATEX, IECEX eða svipaða öryggisstaðla.
Þungar gírkassar: lokaðir og innsiglaðir til að koma í veg fyrir neista eða hitauppbyggingu.
Slétt hröðun og hraðaminnkun: Breytileg tíðni drif (VFDs) eða mjúkur byrjunarbúnaður dregur úr vélrænni álagi.
Endingu og tæringarþol: úr efnum sem standast harkalegt iðnaðarumhverfi.



5. Ferðakerfi

Vagnaferðakerfi eldvarna krana er hannað til að starfa á öruggan og áreiðanlegan hátt í hættulegu umhverfi þar sem sprengiefni, gufur eða ryk geta verið til staðar.
1. hluti af ferðakerfi vagnsins
Flameproof mótor: Sérhönnuð sprengjuþétt mótor, venjulega í samræmi við ATEX, IECEX eða NEC staðla.
Gírkassi og drifkerfi: Sendir afl frá mótornum til vagnhjólanna og tryggir slétta, stjórnaða hreyfingu.
Fireproof bremsa: Rafsegul- eða diskbremsur sem notaðar eru til að halda vagninum á sínum stað þegar kraftur tapast.
Hjól og lög: úr eldföstum efnum, keyrðu á brautum til að færa lyftaríhlutina.
Rafmagnsstýringarborð: Meðfylgjandi í eldföstum girðingum til að koma í veg fyrir að neistaflugi kveiki í hættulegu umhverfi.
Takmarkaðu rofa og öryggisskynjara: koma í veg fyrir offramleiðslu og tryggja nákvæma staðsetningu.
Kapal- og hátíðarkerfi: Fireproof snúrur eða vírar veita örugglega afl.
2.. Vinnandi meginregla
Þegar rekstraraðilinn byrjar vagninn í gegnum stjórnborðið eða fjarstýringuna veitir eldföst mótorinn kraft í gírkassann, sem rekur vagninn.
Vagninn færist meðfram kranabrúnum, flytur kranann og hleðst á viðkomandi stað.
Bremsan tekur sjálfkrafa þátt þegar afl er fjarlægð og tryggir að vagninn stoppi á öruggan hátt.
Takmarkar rofar takmarka hreyfingu umfram örugg rekstrarmörk.
3. Öryggisaðgerðir
Sprengingarþétt húsnæði kemur í veg fyrir að neistaflug eða hiti sleppi.
Efni sem ekki er niðri dregur úr hættu á íkveikju í núningi.
Neyðar stöðvunarkerfi lokar fljótt á vagninn þegar þörf krefur.

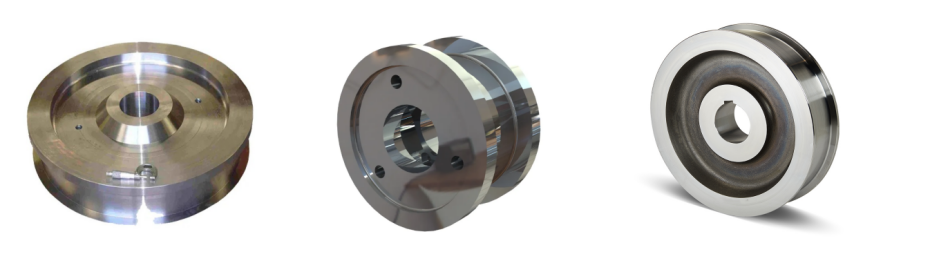

6.Crane hjól



Kranshjól fyrir eldvarna krana eru sérstaklega hönnuð íhlutir fyrir krana sem starfa í hættulegu umhverfi, svo sem efnaplöntum, hreinsunarstöðum og námustöðum.
Þessi hjól eru vandlega hönnuð til að uppfylla sprengingu og brunavarna staðla og tryggja að þau muni ekki framleiða neista eða ofhitnun meðan á notkun stendur.
Lykilatriði eldvarna kranahjóla:
Efni: Úr hástyrk, hitameðhöndluðu stáli eða málmblöndur til að standast mikið álag og slit.
Fireproof vottun: uppfyllir ATEX, IECEX eða aðra sprengiþéttan staðla til að tryggja örugga notkun á hættulegum svæðum.
Eiginleikar gegn sæti: hannaðir til að lágmarka núning og koma í veg fyrir neista.
Nákvæmni vinnsla: tryggir slétta hreyfingu og dregur úr hávaða og titringi.
Yfirborðshúð: Oft húðuð með tæringu og hitaþolnum efnum til að auka endingu.



7. Krani krókur

Kranakrókur fyrir logandi krana er mikilvægur hluti sem er hannaður til notkunar í hættulegu umhverfi þar sem eldfim lofttegundir, gufur eða ryk eru til staðar. Þessir krókar verða að uppfylla strangar öryggis- og vottunarstaðla til að koma í veg fyrir neista og tryggja örugga notkun.
Lykilatriði í logandi kranakrók:
Efni-Framleitt úr hástyrk, málmblöndur sem ekki eru niðrandi eins og brons eða ryðfríu stáli til að draga úr hættu á neistaflugi.
Hleðslugeta - Hannað í samræmi við lyftunargetu kranans, venjulega eftir alþjóðlegum stöðlum eins og EN 818, ASME B30.10, eða DIN 15401\/15402.
Tæringarviðnám - Oft húðuð eða meðhöndluð til að standast harkalegt iðnaðarumhverfi.
Sprengingarvottun-verður að vera í samræmi við ATEX, IECEX eða NEC staðla fyrir hættulega staði.
Öryggiseiginleikar - innihalda öryggisklemmur og læsibúnað til að koma í veg fyrir losun álags álags.

8.Motor

Logþéttur krana mótor er sérhönnuð mótor sem notaður er í hættulegu umhverfi þar sem sprengiefni, gufur eða ryk eru til staðar. Þessir mótorar eru smíðaðir til að koma í veg fyrir íkveikju á umhverfis eldfimum efnum, tryggja öryggi í atvinnugreinum eins og olíu og gasi, efnum, námuvinnslu og lyfjum.
Lykilatriði logaþéttra krana mótor:
Sprengingarþétt hönnun-Mótorhúðin er hönnuð til að standast innri sprengingar án þess að kveikja ytra andrúmsloftið.
Innrásarvörn (IP -einkunn) - Venjulega metin IP55 eða hærri til að verja gegn ryki og vatni.
Hitastig flokkun - tryggir yfirborðshita áfram undir kveikjuhita eldfimra efna.
Öflugt girðingarefni - venjulega úr steypujárni eða áli með styrktri þéttingu.
Algengar forskriftir:
Kraftur: er frá 0. 5 kW til 100 kW (eða meira).
Spenna: 380V, 440V, eða sérsniðin samkvæmt kröfu.
Festing: Fótfest eða flansfest.
Hraði: 750 snúninga á mínútu, 1000 snúninga á mínútu, 1500 snúninga á mínútu eða 3000 snúninga á mínútu.
Kælingaraðferð: TEFC (algerlega meðfylgjandi aðdáandi kældur) eða Tenv (algerlega meðfylgjandi ekki Ventilated).

9.Sound og Light Alarm System & Limit Switch

Hljóð- og ljósviðvörunarkerfi og takmörkunarrofi eru nauðsynlegir öryggisþættir logandi krana, sem er hannaður til notkunar í hættulegu umhverfi, svo sem þeir sem eru með sprengiefni eða ryk. Hér er yfirlit yfir hvert:
1. Hljóð og ljós viðvörunarkerfi
Þetta kerfi varar rekstraraðila og starfsmenn á svæðinu um hreyfingu krana, rekstrarstöðu eða neyðarástand.
🔹 Íhlutir:
Audible Alarm (Buzzer\/Siren): Framleiðir hátt hljóð til að vara fólk við.
Sjónræn viðvörun (leiðarljós\/blikkandi ljós): Veitir blikkandi eða snúningsljósmerki.
Stjórnunareining: Virkir viðvaranir byggðar á sérstökum skilyrðum (td ofhleðslu, hreyfing, neyðarstöðvum).
🔹 Aðgerðir:
Varar við ræsingu eða hreyfingu krana.
Viðvaranir vegna ofhleðsluaðstæðna.
Merki um galla eða neyðarstopp.
Tryggir öryggi í sprengiefni með því að nota logaþéttu (fyrrverandi) íhluti.
2. Takmörkunarrofi
Takmörkunarrofi kemur í veg fyrir að kraninn fari yfir öruggt rekstrarsvið sitt, tryggi öryggi og komið í veg fyrir skemmdir.

10. Öryggisbúnaður



Flameproof kranar, einnig þekktir sem sprengjuþéttir kranar, eru hannaðir til að nota í umhverfi þar sem hætta er á sprengingum vegna eldfimra lofttegunda, ryks eða gufa. Þessir kranar þurfa að vera búnir með sérstökum öryggistækjum til að tryggja örugga notkun á hættulegum svæðum. Hér eru 10 öryggistæki sem venjulega eru notuð í logandi krana:

Flameproof mótorar: Þessir mótorar eru hannaðir til að koma í veg fyrir íkveikju eldfimra lofttegunda eða ryks í andrúmsloftinu í kring. Þau eru lokuð í logaþéttu hlífum til að innihalda neista eða hita sem myndast af mótornum.

Sprengingarþéttir rafeindir: Allir rafmagnsþættir, þ.mt rofar, mótum og stjórnborð, eru hannaðir til að vera sprengingar og koma í veg fyrir losun neistanna sem gætu kveikt eldfim andrúmsloft.

Hleðslumörk: Þessi tæki koma í veg fyrir að kraninn lyfti álagi umfram getu hans og dregur úr hættu á vélrænni bilun og hugsanlegum slysum.

Ofhleðsluvörn: Svipað og álagsmörkun, stöðva ofhleðsluvörn sjálfkrafa aðgerð kranans ef hún fer yfir öruggt álagsgetu og kemur í veg fyrir skemmdir á krananum og umhverfinu.

Neyðarstopphnappar: Þetta eru beitt staðsett á krananum og fjarstýringarkerfunum til að leyfa skjótan stöðvun krana ef neyðarástand verður.

Jarðtengingar- og tengingarkerfi: Rétt jarðtenging er nauðsynleg í umhverfi sem er viðkvæmt fyrir sprengingu til að koma í veg fyrir truflanir á raforku, sem gæti valdið neistaflugi. Tengsl tryggir rafmagns samfellu milli allra kranahluta.

Logþétt girðing: Þessi girðing er hönnuð til að innihalda sprengingu eða eldur sem er upprunninn frá rafbúnaði inni og kemur í veg fyrir að hann kveiki í hættulegu andrúmsloftinu.

Varmavernd: Logþéttar kranar eru oft búnir hitauppstreymi sem fylgjast með hitastigi mótora og rafmagns íhluta til að koma í veg fyrir ofhitnun og draga úr hættu á eldi eða sprengingu.

Í eðli sínu öruggar stjórnrásir: Þessar hringrásir takmarka orkuna sem er til staðar í kerfinu til að koma í veg fyrir neista og hitaöflun á svæðum þar sem sprengiefni andrúmsloft gæti verið til.

Eldgreining og kúgunarkerfi: Þessi kerfi greina nærveru elds og virkja sjálfkrafa eldvarnarbúnað, svo sem froðu eða CO2, til að slökkva loga og koma í veg fyrir frekari skemmdir.

11. Stjórnunarstilling



1. Stjórnunarstilling hlerunarbúnaðar:

Stjórnstöð:Algengt er að stjórna hlerunarbúnaði fyrir logaþéttar krana. Stjórnarstöðin er hönnuð með logaþéttum girðingum til að koma í veg fyrir að neistaflug eða hiti kveiki umhverfið í kring.

Stjórnrás:Rafmagnsstjórnunarkerfi kranans er einangrað og varið til að tryggja ekki slysni losun orku sem gæti valdið neista.

Öryggisstaðlar:Raflagnir og íhlutir sem notaðir eru í stjórnkerfinu verða að uppfylla alþjóðlega staðla eins og ATEX, IECEX eða aðrar viðeigandi öryggisvottanir.

2. Þráðlaus stjórnunarstilling:

Fjarstýring:Í sumum forritum er þráðlaust stjórnkerfi notað. Þetta gerir rekstraraðilanum kleift að stjórna krananum úr öruggri fjarlægð og draga úr hættu á útsetningu fyrir hættulegu umhverfi.

Sprengingarvörn sendandi\/móttakari:Þráðlausir sendingar og móttakarar sem notaðir eru í logaþéttum krana eru hannaðir til að uppfylla strangar sprengingarþéttar staðla til að koma í veg fyrir hættu á íkveikju.

Rafhlöðuknúin:Stjórnartækin eru venjulega rafhlöðuknúin og verður að viðhalda reglulega til að tryggja rétta virkni.

12. Skissa

Aðal tæknileg

Kostir



Öryggi í hættulegu umhverfi: Logþéttar kranar eru smíðaðir til að starfa á svæðum með sprengiefni, gufur eða ryk. Aðal kosturinn er að koma í veg fyrir íkveikju sem gætu leitt til sprenginga eða eldsvoða.

Auka endingu: Þessir kranar eru smíðaðir með sérstökum efnum og girðingum sem þola mikinn hitastig og harða umhverfi, sem tryggir langvarandi frammistöðu við krefjandi aðstæður.

Fylgni við öryggisreglugerðir: Flameproof kranar eru í samræmi við alþjóðlega öryggisstaðla eins og ATEX (ESB) eða IECEX (International) og tryggir að þeir uppfylli strangar öryggiskröfur vegna rekstrar í sprengiefni andrúmslofts.

Rekstraráreiðanleiki: Framkvæmdir þeirra tryggir að allir rafmagnsþættir séu lokaðir í logaþéttum húsum og kemur í veg fyrir að neistaflug eða hiti sleppi í umhverfið í kring.

Umsókn



Olíu- og gasiðnaður: Í olíuhreinsunarstöðvum, aflandsútgerðum eða jarðolíuplöntum, þar sem eldfim lofttegundir og efni eru til staðar, eru logavarnar kranar mikilvægar fyrir meðhöndlun efnis, lyftibúnað og viðhald.

Efnafræðilegar plöntur: Í aðstöðu þar sem sveiflukennd efni eða lofttegundir eru unnar eða geymdar, hjálpa lomaþéttir kranar við að lyfta þungum búnaði, hráefni og fullunnum vörum án þess að kalla fram eld eða sprengingaráhættu.

Námuiðnaður: Í neðanjarðar- eða opnum námuvinnsluaðgerðum, sérstaklega við meðhöndlun sprengiefna, eru logandi kranar notaðir til að forðast alla áhættu sem tengist eldfimu ryki eða lofttegundum.

Lyfjafyrirtæki: Sumir lyfjaframleiðsluferlar fela í sér sveiflukennd leysiefni eða duft og logandi kranar eru notaðir til að tryggja öryggi þessara umhverfis.

Orkuvinnsla: Í virkjunum, sérstaklega þeim sem nota kol, gas eða lífmassa, hjálpa logandi kranar að færa þunga íhluti en viðhalda öryggisstaðlum í sprengiefni.

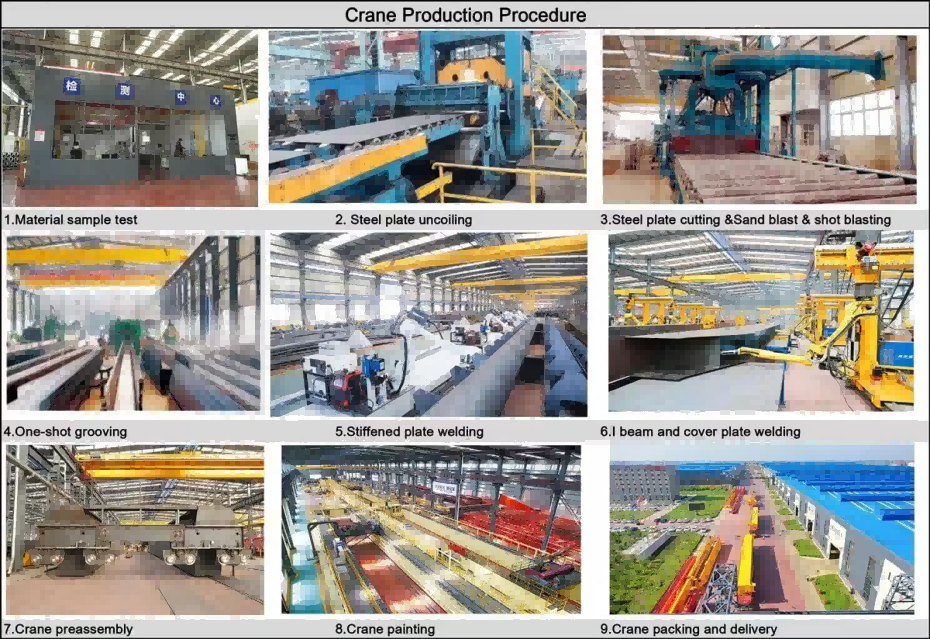

Kranaframleiðsla málsmeðferð



1. Hönnun og verkfræði

Kröfugreining:Skilja notkunina og sértækar þarfir (td hættulegar staðir eins og efnaplöntur eða olíuhreinsunarstöðvar).

Öryggisstaðlar Fylgni:Fylgdu staðbundnum og alþjóðlegum öryggisstaðlum, svo sem IECEX, ATEX eða UL vottunum fyrir logandi búnað.

Hönnunarbreytur:Hannaðu kranann með logaþéttum girðingum, viðeigandi efnum og sprengingarþéttum mótorum og stjórnkerfi.

Verkfræðiútreikningar:Framkvæmdu streitu, álag og öryggisútreikninga til að tryggja að kraninn geti séð um rekstrarálag á hættulegum svæðum.

2. Efnisval

Sprengingarþétt efni:Notaðu efni sem eru ónæm fyrir tæringu og þolir hörð umhverfi, eins og ryðfríu stáli eða sérstökum málmblöndur.

Logandi girðingar:Veldu rafmagn íhluta (mótorar, stýringar osfrv.) Með logandi girðingum sem uppfylla nauðsynlegar öryggisvottanir.

Veðurþol:Gakktu úr skugga um að efni séu einnig veðurþolið og fær um að takast á við hátt hitastig, rakastig og hugsanlega efnafræðilega útsetningu.

3. Framleiðsla og samsetning

Uppbyggingarhlutar:Búa til kranabyggingu (uppsveiflu, ramma og turn) með því að nota stál með háum styrk, sem tryggir alla suðu og liðum uppfylla nauðsynlega styrkleika og öryggisstaðla.

Flameproof húsnæði:Framleiðið rafmagnsskápinn, tryggt að þeir séu þétt innsiglaðir og færir um að standast innri sprengingu án þess að leyfa loga eða heitum lofttegundum að flýja.

Sameining kerfa:Settu upp vélrænu kerfin, þar með talið hífunarbúnað, mótora og stjórnkerfi. Gakktu úr skugga um að logandi mótor sé settur upp innan lokaðs girðingar.

4. Rafkerfi og stjórntæki

Sprengingarþéttir rafhlutir:Settu upp logandi mótor, snúrur og rofa, sem eru hannaðir til að koma í veg fyrir neista eða boga sem gætu kveikt í sprengiefni.

Stjórnkerfi:Framkvæmdu stjórnkerfi sem er samhæft við logandi girðingar og getur stjórnað öllum aðgerðum á öruggan hátt. Þetta getur falið í sér fjarstýringar, breytilegan hraða drif eða öryggislæsingu.

Aflgjafa:Gakktu úr skugga um að aflgjafakerfið sé áreiðanlegt, með viðbótarvörn gegn stuttum hringrásum eða ofhleðslu.

5. Próf og gæðaeftirlit

Þrýstipróf:Prófaðu öll girðing til að tryggja að þau standist innri þrýsting ef sprenging er.

Öryggi og hagnýtur próf:Framkvæma rekstrarpróf til að sannreyna að allar kranaaðgerðir (lyfta, hreyfingu, snúning) virki eins og búist var við. Þetta felur í sér álagspróf, öryggisaðgerðir (ofhleðsluvörn, neyðarstopp) og rafmagnsöryggispróf.

Skoðun á logandi einkunn:Skoðaðu kranann og alla rafmagnsþætti til að staðfesta að þeir uppfylli nauðsynlega logandi (ex d) vottun.

6. Uppsetning og gangsetning

Mat á vefsvæðum:Farið yfir uppsetningarsíðuna til að tryggja að hún uppfylli öryggisleiðbeiningar fyrir hættulega staði (td rétta loftræstingu og fullnægjandi rými).

Uppsetning:Settu kranann á fyrirhugaðan stað og tryggðu að hann sé rétt jarðtengdur og allar tengingar eru logandi og öruggar.

Loka skoðun:Framkvæmdu ítarlega skoðun á krananum þegar það var sett upp, tryggir að öll kerfi séu að virka og í samræmi við viðeigandi staðla.

7. Viðhald og vottun

Reglulegar skoðanir:Framkvæma reglubundna eftirlit til að tryggja áframhaldandi samræmi við öryggisstaðla og sannreyna árangur kranans.

Endurnýjun vottunar:Endurgæða logandi vottorð eins og krafist er af sveitarfélögum eða alþjóðlegum yfirvöldum.

Þjálfun:Lestaraðilar og viðhaldsfólk um hvernig eigi að nota og viðhalda krananum í hættulegu umhverfi.

Verkstæði Skoða:

Fyrirtækið hefur sett upp greindan búnaðastjórnunarvettvang og sett upp 310 sett (sett) af meðhöndlun og suðu vélmenni. Eftir að áætluninni er lokið verða meira en 500 sett (sett) og netkerfi búnaðarins mun ná 95%. 32 suðulínur hafa verið í notkun, 50 er áætlað að setja upp og sjálfvirkni alls vörulínunnar hefur náð 85%.
