HD gerð stakur kranakrani

Kjarnaíhlutir: gírkassi, mótor, gír

Upprunastaður: Henan, Kína

Ábyrgð: 1 ár

Þyngd (kg): 10000 kg

Útsýni í vídeói: veitt

Vélprófaskýrsla: Veitt

Selja einingar: stakur hlutur

Stærð pakka: 600x300x300 cm

Stak brúttóþyngd: 200. 000 kg

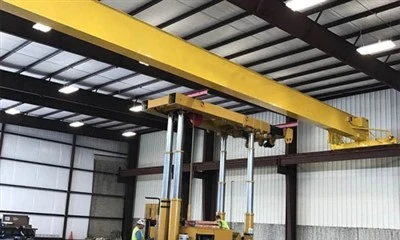

A Stakur gírdýrakran (HD gerð)samanstendur af nokkrum lykilþáttum sem vinna saman að því að gera öruggt og skilvirka meðhöndlun efnisins. Hér að neðan er ítarleg sundurliðun á aðalhlutum þess:



1. Helstu þættir HD-gerð stakra krana í HD

A. Bridge Girder (aðalgeisla)

TheAðal álagsbyggjandi uppbygging, venjulega úrvelt stál (I-geisla) eða soðinn kassi.

Styðurlyftu, vagn og álag.

Hannað til að standast beygju og sveigju undir álagi.





B. Lokabílar (endavagnar)

Staðsett í báðum endum girðingarinnar.

Samanstanda afHjól, legur og drifkerfi(fyrir vélknúna krana).

Leyfðu krananum að fara meðframflugbrautar teinar.

C. Lyftueining

ThelyftibúnaðÞað hækkar\/lækkar álagið.

Tegundir:

Rafkeðjulyftu(fyrir léttan til miðlungs álag).

Vír reipi lyftu(fyrir þyngri álag).

Innifalið:

Mótor

Gírkassi

Tromma eða keðju

Bremsukerfi





D. Trolley

TheflutningseiningÞað ber lyftinguna meðfram girðunni.

Getur veriðHandvirk ýta, handkennd eða vélknúin.

Inniheldur hjól, drifmótor (ef knúin) og takmarka rofa.

E. flugbrautarkerfi

Samanstendur afteinarfest áflugbrautargeislar(studd af byggingarsúlum eða frístandandi mannvirkjum).

Veitir leið fyrir hreyfingu kranans.

F. Rafkerfi

Aflgjafa: Venjulega3- áfangi AC(380V, 50Hz) eða sérsniðin spenna.

Stjórnunarvalkostir:

Hengisstjórnun(hangandi hnappastöð).

Fjarstýring útvarps(Þráðlaus aðgerð).

Stjórnun skála(fyrir stóra krana).

Öryggisbúnaður:

Takmarka rofa(til að koma í veg fyrir offerð).

Ofhleðsluvörn(til að forðast umframálag).

Neyðarstopphnappur.

G. Buffarar og stuðarar

Gúmmí- eða vor-byggð höggdeyfi viðendar girðingarinnarTil að koma í veg fyrir skemmdir vegna árekstra.

H. Festoon kerfi (fyrir knúna krana)

Stýrirsnúruhreyfingfyrir kraft og stjórnmerki.

Getur veriðkapalfestoon eða leiðarakerfi.

2. Valfrjálsir hlutar (fer eftir notkun)

Kranaskála(fyrir rekstrarstýrða krana).

Anti-Sway System(fyrir nákvæma staðsetningu álags).

Vigtarkerfi(Hleðslumæling).

Breytileg tíðni drif (VFD)Fyrir slétta hröðun\/hraðaminnkun.

Sprengingarþéttir íhlutir(fyrir hættulegt umhverfi).

.

3.. Vinnuregla

TheHífalyfturálagið lóðrétt.

TheVagn hreyfistLyftu lárétt meðfram girðunni.

TheLokabílar hreyfa sigAllur kraninn meðfram flugbrautinni fyrir lengdarferðir.

Thestjórnkerfi(Hengiskraut\/fjarstýring) Stýrir öllum hreyfingum.

4. Viðhald og öryggiseftirlit

Skoðað reglulegavír, keðjur og krókarfyrir slit.

AthugaðuBremsur og takmörkunarrofarfyrir rétta virkni.

SmyrjaHjól, legur og gírarreglulega.

Gakktu úr skugga umRöðunarleiðbeiningarer rétt til að koma í veg fyrir misjafn slit.

Teikning



Aðal tæknileg



1. hagkvæm

Lægri upphafskostnaður miðað viðTvöfaldar kranaVegna einfaldari hönnunar og færri íhluta.

Minni útsetningar- og viðhaldsútgjöld.

2.. Léttur og rýmissparnaður

KrefstMinni burðarvirki stuðningur(Sparnaður við byggingu\/flugbrautarkostnað).

Tilvalið fyrir aðstöðu meðhæðartakmarkanir(Þar sem lyftingin hangir undir girðunni).

3. Auðvelt uppsetning og viðhald

Færri hlutar þýðaAuðveldara samsetningOglægri niður í miðbæfyrir viðgerðir.

Einföld vélræn uppbygging dregur úr langtíma þjónustukostnaði.

4.. Orkunýtni

NeytirMinni krafturen tvöfaldir girðingarkranar (hentugur til tíðar en léttrar notkunar).

5. fjölhæfur og sérhannaður

Fæst íHandvirk, rafmagns eða fjarstýrðútgáfur.

Er hægt að laga meðSérstakir krókar, grípur eða segullfyrir mismunandi efni.

6. Slétt og nákvæm notkun

Nútímalíkön eru meðBreytileg tíðni drif (VFDs)fyrir skíthæll hreyfingu.

Hentugur fyrirsamsetningarlínurkrefjast nákvæmrar staðsetningar.



Forrit af HD-gerð stakri gírdýra krana

1.. Framleiðsla og vinnustofur

Að flytja hráefni, vélarhluta og fullunnar vörur.

Notað íBifreiðar, stálframleiðsla og vélarplöntur.

2. vörugeymsla og flutninga

Hleðsla\/losun vöru, stafla bretti og flytja þunga hluti.

Algengt íDreifingarmiðstöðvar og vöruflutninga.

3.. Meðhöndlun smíði og efnis

Lyftingstálgeislar, steypublokkir og smíði verkfæri.

Oft notað íForskrifunarverkstæði.

4. Virkjanir og veitur

MeðhöndlunTransformers, rafalar og þungur búnaðurvið viðhald.

5. Pappír og sement atvinnugreinar

FlutningurRúllur af pappír, sementpokum og lausu efni.

6. Flug og skipasmíði

Aðstoða íSamsetning flugvélaOgMeðhöndlun skipasmíðastöðva.

7. námuvinnslu og þungageirar

Notað íLjós til miðlungs vaktaaf málmgrýti, búnaði og varahlutum.



1. Hönnun og verkfræði
Upphafsráðgjöf: Ferlið byrjar með umræðum milli framleiðandans og viðskiptavinarins um að skilja rekstrarkröfur kranans, svo sem álagsgetu, spennu, lyftihæð og umhverfi (td notkun innanhúss eða úti, hitastigsaðstæður osfrv.).

Verkfræði og sérsniðin: Hönnunarteymið sérsniðnar kranann, þar með talið uppbyggingu, lyftikerfi og fjarstýringaraðgerðir. Ítarlegar verkfræðiteikningar og forskriftir eru útbúnar, sem tryggir að kraninn uppfylli alla nauðsynlega staðla og öryggiskóða.

Hönnun stjórnunarkerfisins: Útvarp fjarstýringarkerfisins er samþætt í hönnunina, með athygli á auðveldum notkun, svið, öryggisaðgerðum (neyðarstöðvum, ofhleðsluvörn) og eindrægni við önnur kerfi kranans.

2. Efnival og innkaup
Uppbyggingarefni: Hágæða efni eins og stál eru fengin fyrir aðalgeislann, girðingu, endavagna og aðra burðarvirki. Þessi efni eru valin fyrir styrk sinn, endingu og getu til að standast mikið álag.

Vélrænir íhlutir: Íhlutir fyrir lyfjakerfið, vagninn, kranahjólið, mótora, gírkassa og fjarstýringarkerfi útvarps eru keypt frá áreiðanlegum birgjum.

Rafmagns íhlutir: raflögn, rafplötur, rofar, öryggistæki og aðrir rafhlutir fyrir stjórnkerfi kranans eru einnig fengnir.

3. Framleiðsla og framleiðsla
Aðalgeislasmíði: Stálið er skorið, soðið og sett saman til að mynda aðal girðingu (stakan geisla) kranans. Þetta ferli felur oft í sér nákvæmni klippingu, beygju og suðu til að mæta sérstökum hönnunarþoli.

Lokaflutningaframleiðsla: Lokavagnarnir, sem styðja ferðakerfi kranans, eru framleiddir og settir saman. Þessir íhlutir eru hannaðir fyrir stöðugleika og styrk, sem tryggir slétta hreyfingu á krana meðfram lögunum.

Samsetning lyftibúnaðar: Lyftu, krókur og lyftibúnaður er settur saman, með mótorum, gírum og trissum sem eru samþættar í kerfið. Lyftiskerfið er prófað með tilliti til álagsgetu og sléttrar notkunar.

Ferðakerfi vagns og krana: Vagninn og ferðakerfi krana eru smíðaðir og settir saman. Þetta felur í sér hjól, mótor og járnbrautakerfi, sem tryggir slétta hreyfingu kranans meðfram teinunum.

Uppsetning fjarstýringar útvarps: Útvarp fjarstýringarkerfisins er sett upp. Þetta felur í sér að passa nauðsynlega móttakara, loftnet og samþætta stjórnkerfið með rafmagns- og vélrænu kerfum kranans.

4. Sameining rafmagns- og stjórnkerfis
Raflagnir og rafkerfi: Raflagnirnar eru settar upp, tengir lyfjakerfið, stjórnborðið, mótora og fjarstýringarkerfi. Rafmiðið er prófað með tilliti til öryggis og samræmi við rafkóða.

Stjórnborðssamsetning: Stjórnborð kranans er sett saman og samþætt með Radio Fjarstýringarkerfinu. Það er prófað á svörun og öryggisaðgerðum, þar með talið neyðarstöðvum og ofhleðsluvörn.

Öryggisaðgerðir: Öryggisbúnaður eins og takmörkunarrofa, ofhleðsluskynjarar og hljóð og ljósviðvörun eru sett upp og samþætt í stjórnkerfið. Þessi kerfi tryggja örugga virkni krana og koma í veg fyrir skemmdir.

5. Próf og gæðaeftirlit
Hleðsluprófun: Kraninn er settur í álagspróf til að tryggja að hann geti séð um tilgreinda þyngdargetu. Prófið er gert með því að nota kvarðaða lóð til að sannreyna afköst kranans við rekstraraðstæður.

Rekstrarprófun: Kraninn gengst undir fullt rekstrarpróf, þar sem hann er keyrður í gegnum hreyfingar hans (lyftingar, lækkar, ferðalög osfrv.) Með því að nota fjarstýringu útvarpsins. Fylgst er náið með viðbrögðum kransans við skipunum, þar með talið neyðarstöðvum og öryggisviðvörunum.

Rafmagns- og vélræn próf: Öll rafkerfi, þar með talin fjarstýring útvarpsins, eru prófuð með tilliti til virkni og öryggis. Mótorarnir, bremsurnar og raflagnirnar eru skoðaðar til að fá rétta notkun.

Skoðun á samræmi: Kraninn er skoðaður til að fylgja staðbundnum og alþjóðlegum stöðlum (svo sem ISO, CE eða OSHA) til að tryggja að hann uppfylli öryggisreglugerðir. Uppbyggingin, álagsberandi íhlutir og öryggiskerfi eru vandlega athuguð.

6. Lokaþing
Loka samsetning og skoðun: Eftir prófun er kraninn að fullu settur saman, með öllum íhlutum á öruggan hátt festar og tvöfaldar skoðanir. Fjarstýring útvarpsins er stillt og kerfið er prófað í síðasta sinn til að tryggja óaðfinnanlega samþættingu.

Málverk og frágangur: Kraninn er málaður með hlífðarhúð til að koma í veg fyrir tæringu og bæta útlit hans. Lokaáferðin er bætt við uppbygginguna, þar með talin allar merkingar eða öryggismerki.

Skjöl: Öll nauðsynleg skjöl, þ.mt handbækur, vottorð um samræmi, prófunarskýrslur og ábyrgðarupplýsingar, eru tilbúin fyrir viðskiptavininn.


Verkstæði Skoða:

Fyrirtækið hefur sett upp greindan búnaðastjórnunarvettvang og sett upp 310 sett (sett) af meðhöndlun og suðu vélmenni. Eftir að áætluninni er lokið verða meira en 500 sett (sett) og netkerfi búnaðarins mun ná 95%. 32 suðulínur hafa verið í notkun, 50 er áætlað að setja upp og sjálfvirkni alls vörulínunnar hefur náð 85%.
