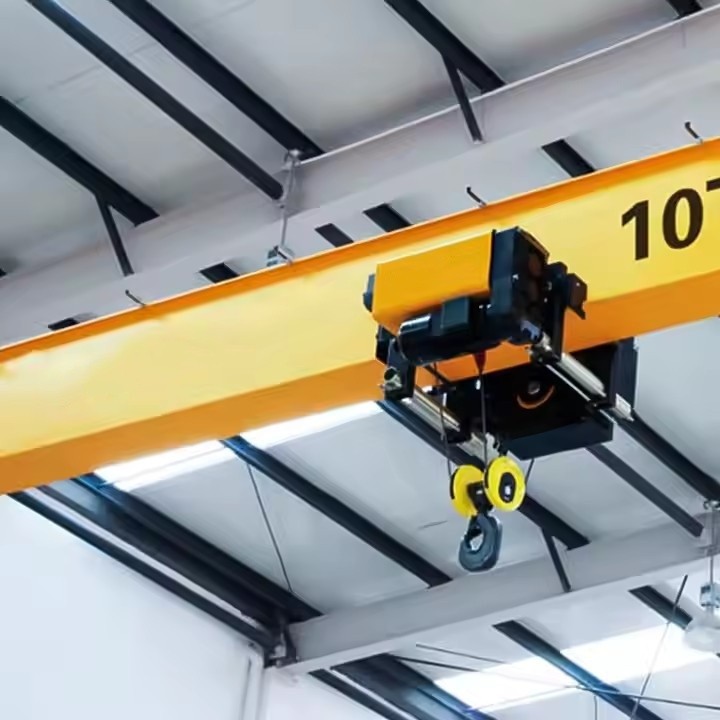

Lítill einn geisla yfir höfuð krani

Kjarnaíhlutir: gírkassi, mótor, gír

Upprunastaður: Henan, Kína

Ábyrgð: 1 ár

Þyngd (kg): 30000 kg

Útsýni í vídeói: veitt

Vélprófaskýrsla: Veitt

Selja einingar: stakur hlutur

Stærð pakka: 600x300x300 cm

Stak brúttóþyngd: 200. 000 kg



Samanburður við tvístra krana

Lögun	Stakur geisla krani	Tvöfaldur girðiskrani
Kostnaður	Lægra	Hærra
Hæðarherbergi	Í lágmarki	Meira krafist
Getu	Allt að 20 tonn	Allt að 500+ tonn
Span	Allt að 31,5 m	Allt að 50m+
Forrit	Létt\/miðlungs skyldug	Þungur iðnaðar





1. Helstu gír (stakur geisla)
Aðal burðarvirki, venjulega úr soðnu stáli (kassategund eða I-geislahönnun).
Hannað fyrir létta til meðalstóralyftingu (1–20 tonn).
Bjartsýni fyrir lágt lofthæðarforrit til að spara pláss.



2. Lokabílar (endavagnar)
Staðsett í báðum endum girðingarinnar, búin hjólum til hreyfingar meðfram flugbrautar teinum.
Láttu drifmótora fylgja með lengdarferðum (hreyfingu krana).
Getur verið stakur eða tvöfaldur stoðstýringartegund, allt eftir hönnun.

3. Lyftu og vagn
Rafmagnslit:
Vír reipi lyftu (CD1\/MD1 gerð) - Algengt fyrir þyngri álag.
Keðjulyftu - notað fyrir léttari álag (allt að 5 tonn).

Vagnramminn:
Hreyfist lárétt meðfram girðunni.
Inniheldur vagnhjól, mótor og gírkassa fyrir þversum ferðalög.



4. flugbrautargeisli og teinar
Styður hreyfingu kranans meðfram vinnusvæðinu.
Úr stáli I-geisla eða soðnum lögum.
Krefst viðeigandi aðlögunar til að tryggja slétta notkun.







5. Rafkerfi
Stjórnborð: Stýrir afldreifingu og mótorstýringu.
Stjórnunaraðferðir:
Hengisstjórnun (hangandi hnappastöð).
Fjarstýring útvarps (þráðlaus aðgerð).
Stjórnun skála (fyrir stærri kerfi).
Takmarkaðu rofa: Koma í veg fyrir ofboðs á lyftu og vagninum.





6. Rafmagnskerfi
Festoon System (snúru spóla): Sendir afli til kranans með rennibrautum.
Leiðari barir (strætóstangir): Aðrar orku afhendingu fyrir langa krana.



7. Öryggisbúnaður
Ofhleðslumörk: kemur í veg fyrir að lyfta yfir metinni afkastagetu.
Neyðarstopphnappur: Til að loka strax.
Stuðlarar og stuðpúðar: Absorb áhrif á ferðamörk.
Anti-Sway System (valfrjálst): Dregur úr sveiflu álags.

.

8. Hemlakerfi
Lyftubremsa: kemur í veg fyrir aðlagið þegar stöðvast.
Ferðabremsur: Notaðir á endanlegum vélum til að stoppa.
Viðbótar valfrjálsir íhlutir
Kranakvarði: Til að vega álag við lyfting.
Sprengingarþéttar eiginleikar: Fyrir hættulegt umhverfi.
Breytileg tíðni drif (VFD): Fyrir sléttari hraðastýringu.

Teikning



Aðal tæknileg





Kostir litlu stakra geislaakrana
Hagkvæm
Lægri upphafskostnaður miðað við tvöfalda streymiskrana.
Minni útsetningar- og viðhaldsútgjöld.

Rýmissparandi hönnun
Samningur uppbygging með litlum höfuðsalþörfum, tilvalin fyrir litlar vinnustofur.
Hámarkar lóðrétt vinnusvæði án þess að fórna lyftingargetu.

Auðvelt uppsetning og hreyfanleiki
Modular hönnun gerir kleift að fá skjótan samsetningu með boltatengingum.
Hægt er að festa á núverandi stuðningsvirki (súlur eða flugbrautargeislar).

Orkunýtni
Notar venjulegan rafmagnsheit (vír reipi eða keðju) með litla orkunotkun.
Sumar gerðir eru með breytilegum tíðni drifum (VFDs) til að fá sléttari notkun.

Fjölhæf lyftunargetu
Handar álag frá 1 tonn til 20 tonn, hentugur fyrir létt til meðalstórra verkefna.
Stillanlegt spennu (venjulega 7,5 m - 31,5 m) fyrir mismunandi skipulag vinnusvæðis.

Notendavænn aðgerð
Einföld stjórntæki (hengiskraut, fjarstýrt eða skála).
Valfrjálst gegn sveiflum fyrir nákvæma staðsetningu álags.



Forrit af litlum stakum geislaakrana


1.. Framleiðsla og vinnustofur
Lyftu vélum, mótum og samsetningaríhlutum.
Notað í bifreiðum, málmvinnslu og framleiðsluverslunum.



2. vörugeymsla og flutninga
Hleðsla\/affermandi bretti, kössum og gámum.
Skilvirk efni meðhöndlun í dreifingarmiðstöðvum.



3.. Meðhöndlun smíði og efnis
Flutningur stálgeisla, rör og smíði.
Notað í forsteyptum steypuframleiðslu.



4. Hafnir og skipasmíðastöðvar
Meðhöndlun litla báta, vélar og sjávarbúnað.
Ljósalyfting í þurrum bryggjum og viðgerðargörðum.

5. námuvinnslu- og orkugeirar
Hlutir, dælur og námubúnað fyrir rafall.
Hentar fyrir virkjanir og viðhald á olíusviði.

6. Landbúnaður og matvælavinnsla
Lyfta fóðurpokum, korni og vinnslubúnaði.
Notað í drykkjarvöru- og umbúðaiðnaði.



1. Hönnun og verkfræði
Útreikningar álags - Uppbyggingargreining til að ákvarða víddir gírdýra, hjólálag og sveigju.
CAD líkan - 3D hönnun kranans (aðalgeislinn, endavagnar, lyftuvagn).
Staðlar samræmi - FEM 1.001, ISO 12485, eða CMAA 70 forskriftir.
2. Efni innkaup
Aðalgeisli - Q235B\/Q345B stál (skorið að lengd span, venjulega 5–25m).
Lokavagnar - framleiddir frá S355JR stálplötum.
Hjól og ásar - 55mn fölsuð stál (hert til HRC 50-55).
Rafmagns íhlutir - mótorar, bremsur og takmörkarrofar (CE\/UL vottaðir).
3.. Aðalframleiðsla
A. Undirbúningur stálplata
Laser\/plasmaskurður á stálplötum.
Skemmdar brúnir fyrir suðu.
B. Welding & Assembly
Kafed boga suðu (SAW) fyrir lengdar sauma.
Box Girder Construction með innri stífum.
Hitameðferð eftir suðu til að létta álagi.
C. vinnsla
Borun göt fyrir vagn og tengingar.
Yfirborðsmala fyrir járnbrautarsvæði.
4. Framleiðsla á lokaflutningum
Rammasuðu-Hönnun kassasviðs fyrir stífni.
Hjólasamsetning -
Festing smíðað stálhjól á stokka.
Setja upp kúlulaga rúlla legur (SKF\/FAG).
Drif sameining eininga -
Mótor, lækkandi og bremsutenging.
Jöfnun að ± 0. 5mm umburðarlyndi.
5. Lyftu- og vagnaframleiðsla
Vagnramminn - soðið stál með véluðum hjólastígum.
Lyftu samþætting -
Festing 10- ton Electric Wire reipi\/keðjulyftu.
Setja upp VFD fyrir hraðastýringu.
Takmarkaðu rofa - efri\/lægri ferðaskynjarar.
6. Yfirborðsmeðferð
Skot sprenging - fjarlægir ryð og vog.
Grunnur og málverk -
Epoxý grunnur (75μm).
Pólýúretan toppfrakka (50μm, RAL litur).
Valkostir gegn tæringu-Hot-Dip Galvanizing (fyrir hörð umhverfi).
7. Rafkerfissamsetning
Stjórnborð - PLC, tengiliðir, ofhleðsluliði.
Raflagnir - Festoon System eða leiðarastjórar.
Öryggisbúnaður -
Neyðar stöðvunarrásir.
Ofhleðsluvarnarskynjarar.
8. Gæðapróf
A. víddarskoðun
Geislamyndun (± 3mm yfir 10m).
Hjólasamsetning (± 1 mm).
B. Hleðsluprófun
Static próf - 125% SWL (12,5 tonn) í 10 mínútur.
Dynamic Test - 110% SWL (11 tonn) með fullum ferðalögum.
C. Hagnýtur eftirlit
Afköst bremsunnar (hefur 150% álag).
Takmarkaðu Nákvæmni rofa.
9. Umbúðir og sendingar
MODULY DESASSOLD - Aðalgeisli, endavagnar og rafmagn pakkað sérstaklega.
Vörn - Vatnsheldur umbúðir til flutninga á sjó.
Skjöl - Prófaskýrslur, handbækur og vottorð.
10. Uppsetning og gangsetning
Röðunargeislunarstilling-leysir-leifaður í ± 2mm.
Kranasamsetning-Bolt-upp tenging eininga.
Lokapróf - Rannsóknin keyrir með raunverulegu álagi.

Verkstæði Skoða:

Fyrirtækið hefur sett upp greindan búnaðastjórnunarvettvang og sett upp 310 sett (sett) af meðhöndlun og suðu vélmenni. Eftir að áætluninni er lokið verða meira en 500 sett (sett) og netkerfi búnaðarins mun ná 95%. 32 suðulínur hafa verið í notkun, 50 er áætlað að setja upp og sjálfvirkni alls vörulínunnar hefur náð 85%.
