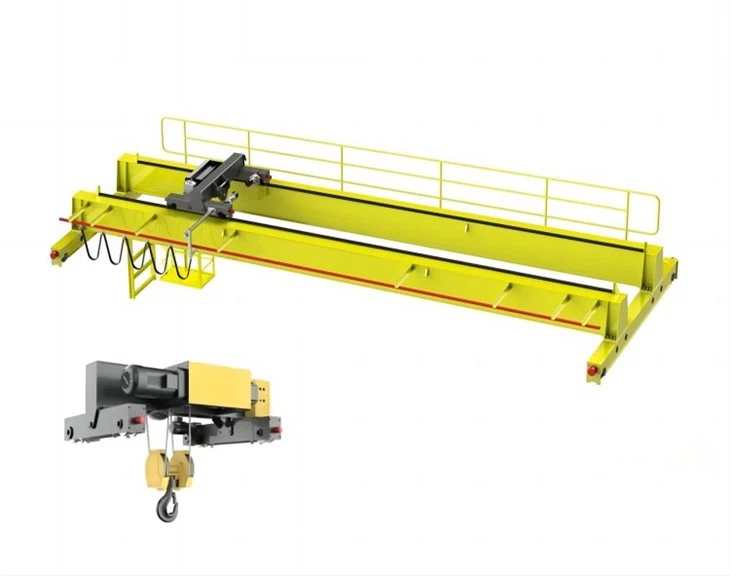

Tvöfaldur brúarkrani með rafmagnslyftu

Kraninn er gerður úr nokkrum íhlutum, þar á meðal helstu burðarvirkjum, endabílum, vagni og hásingu. Helstu bitarnir eru láréttu bitarnir sem halda uppi vagninum en á endabílunum eru hjól sem gera krananum kleift að ferðast eftir flugbrautinni. Vagninn færist meðfram brúnni og ber hásinguna sem lyftir þungu.



Einn helsti kosturinn við rafknúna lyftubrúarkrana með tvöföldum bjöllum er mikil lyftigeta hans, sem getur verið á bilinu 5 til 500 tonn eftir notkun. Þetta gerir það að vinsælu vali fyrir þungaframleiðslu, námuvinnslu og byggingariðnað þar sem þarf að lyfta og flytja mikið farm.



Aðrir kostir eru meðal annars hæfileiki hans til að þekja stærra svæði en krani með stakri hlið og tiltölulega lágt snið, sem gerir það kleift að nota hann í byggingum með lágt loftrými. Að auki er rafknúið lyftukerfi þess oft skilvirkara og auðveldara í viðhaldi en vökvakerfi.



Á heildina litið er rafknúna lyftibrúarkraninn með tvöföldum girðingum áreiðanleg og fjölhæf lyftilausn sem getur bætt framleiðni og öryggi í ýmsum iðnaðarumstæðum.

• Stærð: 5-1200tonn
• Lengd spannar: 4-35m
• Lyftihæð:6m, 9m, 12m, 18m, 24m, 30m
• Vinnuskylda: A4, A5, A6, A7 A8
• Ragd spenna:380V, 50Hz, 3Phase eða eins og kröfur þínar
• Hitastig vinnuumhverfis: -28 gráður - plús 55 gráður,
• Kranastýring: Gólfstýring / Fjarstýring / Farþegarýmisstýring





1. Heilt sett krani

Tvöfaldur girder Electric Hoist Bridge Crane er tegund efnismeðferðarbúnaðar sem notaður er í iðnaði til að lyfta og flytja þungar byrðar. Kraninn samanstendur af tveimur samhliða burðarvirkjum sem studdir eru af brúarvirki sem spannar vinnusvæðið. Lyftueining sem ber byrðina er fest á brúna og hreyfist lárétt eftir endilöngu burðarvirkjunum. Rafmagnslyftan er notuð til að lyfta, lækka og færa byrðina yfir lengd og breidd vinnusvæðis kranans. Tvöfaldur burðarhönnunin veitir krananum aukinn styrk og stöðugleika við meðhöndlun á þungum farmi, sem gerir hann tilvalinn fyrir iðnaðarnotkun þar sem lyfta þarf þungum farmi og flytja þær langar vegalengdir. Þessir kranar eru almennt notaðir í atvinnugreinum eins og stálmyllum, pappírsverksmiðjum, bílaframleiðslu og byggingarsvæðum.



2. Aðalgrind

Aðalgrindin í tvöföldu belti rafmagns hásingarbrúarkrana er aðal burðarhluturinn sem spannar bilið milli flugbrauta kranans tveggja. Hann er hannaður til að bera þyngd rafmagnslyftunnar og hvers kyns byrði sem verið er að lyfta, auk hvers kyns lárétta krafta sem gæti beitt við notkun. Aðalgrindin er venjulega úr stáli og er smíðuð með kassa eða trusshönnun til að veita hámarksstyrk og stöðugleika. Hann er einnig útbúinn með vagnteinum sem gerir rafmagnslyftunni kleift að hreyfast lárétt eftir endilöngu aðalbeltinu. Aðalgrindurinn er mikilvægur þáttur í kranakerfinu og verður að hanna, framleiða og setja upp til að uppfylla strönga öryggisstaðla og reglur.



3. Lyftikerfi

1) Kranalyftakerfi með tvöföldum bjöllum, sem samanstendur af krana sem er festur á tveimur samhliða burðarstólum sem studdir eru af vagni. Vagninn liggur eftir endilöngu burðarvirkjunum og gerir krananum kleift að ná hvaða stað sem er á svæðinu sem hann er hannaður til að ná. Rafmagnslyftan er fest við vagninn og notar mótor til að lyfta og lækka byrði.

2) Lyftigeta tvöfalds burðar rafmagns lyftibrúarkrana getur verið allt frá nokkrum tonnum upp í nokkur hundruð tonn, allt eftir kröfum umsóknarinnar. Þessar tegundir krana eru almennt notaðar í framleiðslu, byggingariðnaði og skipaiðnaði til að lyfta þungu efni og búnaði.

3) Rafmagnshásingin er knúin af rafmagni sem kemur frá aflgjafa í loftinu, svo sem snúru eða vír. Lyftan notar stjórntæki, sem venjulega eru staðsett á hengiskraut eða fjarstýringu. Þessar stjórntæki gera stjórnandanum kleift að færa kranann og lyftuna á öruggan og nákvæman hátt.

4) Á heildina litið er tvöfaldur burðarbúnaður rafmagns lyftibrúar krana lyftikerfi fjölhæfur og áreiðanlegur búnaður sem getur stórlega bætt skilvirkni og framleiðni í fjölmörgum atvinnugreinum.



4. Lokavagnar

Kranaendavagnar fyrir rafmagns lyftubrú með tvöföldum belti eru hluti af krana sem styður brúna og alla íhluti hennar. Endavagnarnir samanstanda af tveimur hjólum sem eru festir sitt hvoru megin við brúarbeltið og mótor til að knýja hreyfingu kranans eftir teinum. Þessir endavagnar veita krananum stuðning og stöðugleika þegar hann hreyfist eftir flugbrautinni, sem gerir honum kleift að flytja þungt farm með nákvæmni og nákvæmni. Rafmagnshásingin er fest á brúnni til að lyfta og lækka byrðar en endavagnarnir flytja kranann frá einum stað til annars. Hægt er að aðlaga Kranaendavagna með tvöföldum belti til að mæta sérstökum þörfum tiltekins forrits, þar á meðal stærð, þyngdargetu og stjórnhæfni.



5. Crane ferðast vélbúnaður

1) Tvöfaldur gírder rafmagns lyftibrúkrana ferðabúnaður vísar til vélbúnaðar sem notaður er til að færa brú á tvöföldum bjöllu rafmagns lyftukrana meðfram flugbrautinni. Ferðabúnaðurinn samanstendur af brúnni, vagninum og teinum.

2) Brúin er lárétta uppbyggingin sem styður lóðrétta lyftibúnaðinn og er fest á tveimur samsíða bjöllum eða bjálkum sem liggja eftir endilöngu krananum. Vagninn er vélbúnaðurinn sem hreyfist meðfram brúnni og ber farminn. Teinarnir veita stuðning og leiðsögn við ferðabúnaðinn.

3) Rafmagns lyftukranans með tvöföldum bjöllum er knúinn af rafmótor sem knýr vagninn og brúna meðfram teinunum. Hægt er að stjórna hraða akstursbúnaðarins með breytilegri tíðni drifkerfi og hægt að stilla það að þörfum forritsins.

4) Tvöfaldur burðarbúnaður rafmagns lyftibrúarkrana er almennt notaður í þungum iðnaði eins og byggingarsvæðum, verksmiðjum og skipasmíðastöðvum, þar sem þarf að flytja mikið álag með nákvæmni og skilvirkni.



6. Ferðakerfi fyrir kerru

1) Tvöfaldur gírder rafmagns lyftibrúkrana ferðabúnaður vísar til vélbúnaðar sem notaður er til að færa brú á tvöföldum bjöllu rafmagns lyftukrana meðfram flugbrautinni. Ferðabúnaðurinn samanstendur af brúnni, vagninum og teinum.

2) Brúin er lárétta uppbyggingin sem styður lóðrétta lyftibúnaðinn og er fest á tveimur samsíða bjöllum eða bjálkum sem liggja eftir endilöngu krananum. Vagninn er vélbúnaðurinn sem hreyfist meðfram brúnni og ber farminn. Teinarnir veita stuðning og leiðsögn við ferðabúnaðinn.

3) Rafmagns lyftukranans með tvöföldum bjöllum er knúinn af rafmótor sem knýr vagninn og brúna meðfram teinunum. Hægt er að stjórna hraða akstursbúnaðarins með breytilegri tíðni drifkerfi og hægt að stilla það að þörfum forritsins.

4) Tvöfaldur burðarbúnaður rafmagns lyftibrúarkrana er almennt notaður í þungum iðnaði eins og byggingarsvæðum, verksmiðjum og skipasmíðastöðvum, þar sem þarf að flytja mikið álag með nákvæmni og skilvirkni.



7. Kranahjól

1) Tvöfaldur bjöllur rafmagns hásingarbrúarkranahjól vísar til hjólanna sem eru sett upp á brúargeisla tvöfalds burðar rafmagns lyftubrúarkrana. Kranahjólin bera ábyrgð á hreyfingu brúargeislans meðfram teinum flugbrautarinnar, sem gerir krananum kleift að ferðast lárétt yfir vinnusvæðið. Þessi hjól eru venjulega gerð úr sviknu stáli eða steypujárni og eru hönnuð til að standast þyngd kranans og álag hans. Hjólin eru oft búin legum eða smurkerfi til að tryggja sléttan gang og draga úr sliti. Rétt viðhald og skoðun á kranahjólum er nauðsynlegt fyrir örugga og skilvirka rekstur krana.

2) Hágæða hjólasettið er búið til úr 45# stálmótun, grófgerð, ástandi og frágangi. Hörku hitameðhöndlunar er HB305 ~ 385, og hörku herðingarlagsins á 18 mm dýpi er ekki minna en HB250. Hjólaskaftið er úr 45# stáli, sem er gróft, hert og klárað. Hörku hitameðferðar er 250 ~ 280HB.



8. Kranakrókur

Kranakrókur er tæki sem notað er í lyftiaðgerðum sem festist við byrðina sem verið er að lyfta. Um er að ræða málmkrók sem er hannaður til að standast þyngd byrðis sem verið er að lyfta og hann er festur við kranann með keðju, reipi eða snúru. Stærð og styrkur kranakróksins fer eftir gerð krana, þyngd farmsins og hæð lyftunnar. Kranakrókar eru úr hágæða stáli og geta verið ýmist stakir eða tvöfaldir krókar. Þeir koma í ýmsum stærðum, gerðum og stillingum til að mæta mismunandi tegundum álags og lyftibúnaðar.



9. Mótor

1) Mótorinn sem notaður er í rafknúnum lyftubrúarkrana með tvöföldum girðingum er venjulega AC íkorna búrmótor. Þessir mótorar eru skilvirkir, áreiðanlegir og hafa langan endingartíma. Þau eru hönnuð til að veita krananum sléttan og samfelldan kraft, sem tryggir skilvirkan rekstur og lyftivirkni.

2) Mótorinn er venjulega staðsettur í kranavagni sem hreyfist eftir endilöngu brúnni. Það er tengt við lyftibúnaðinn sem hækkar og lækkar álagið. Mótorinn knýr gírkassa, sem aftur knýr hásingatromlu til að lyfta eða lækka byrðina.

3) Afköst mótorsins fer eftir getu krana og vinnuskilyrðum. Kranar með meiri afkastagetu þurfa öflugri mótora til að lyfta þyngra byrði. Að sama skapi geta kranar sem starfa í erfiðu umhverfi þurft mótora sem eru endingarbetri og geta staðist mikla hitastig og rakastig.

4) Á heildina litið er mótorinn mikilvægur þáttur í tvöföldu girðra rafmagns lyftibrúarkrana og rétta forskrift hans og viðhald eru nauðsynleg fyrir örugga og skilvirka notkun.



10. Hljóð- og ljósviðvörunarkerfi og takmörkunarrofi

Sérhver krani verður búinn hljóð- og ljósviðvörunarkerfi og þannig að það sé áhrifarík leið til að tryggja öryggi fólks í neyðartilvikum. Mikilvægt er að tryggja að kerfið sé prófað og viðhaldið reglulega til að tryggja að það sé í góðu lagi.



Hægt er að nota takmörkunarrofann mikið í þrívíddarstýringu og ferðatakmörkun á lyftivélum og hann getur verndað kranann.



11. Stjórnunarhamur



12. Skissa





Hefðbundinn CD MD Hoist Crane
Lyftigeta	t	5	10	16	20	32
Spönn		10,5m-31,5m, eða sérsniðin
Lyftihæð	m	6m-24m, eða sérsniðin
Lyftingarhraði	m/mín	8 eða 8/0.8	7 eða 7/0.7	3.5 eða 0.35/3.5	3.3 eða 0.33/3.3	3.3 eða 0.33/3.3
Ferðahraði kerru	m/mín	20
Ferðahraði krana	m/mín	30
Vinnuskylda		A4
Aflgjafi		380V, 50Hz



Evrópskur staðall rafknúinn hásingur tvöfaldur burðarkrani
Lyftigeta	t	5	10	16	20	32	50
Spönn	m	10,5m-31,5m, eða sérsniðin
Lyftihæð	m	6m-24m, eða sérsniðin
Lyftingarhraði	m/mín	0.8/5	0.8/5	0.66/4	0.53/3.4	0.8/3.3	0.53/3.2
Ferðahraði kerru	m/mín	2~20
Ferðahraði krana	m/mín	3~30
Vinnuskylda		A5
Aflgjafi		380V, 50Hz eða sérsniðin





1. Mikil burðargeta:Rafmagnshásingarbrýr með tvöföldu báli hafa mikla burðargetu og þola þyngra álag en eins burðarkerfi.

2. Aukin lyftihæð:Tvöfalt burðarkerfi leyfa aukna lyftihæð vegna þess að lyftan er hengd upp á milli bjálkana tveggja, sem gerir kleift að hreyfa sig meira.

3. Bættur stöðugleiki:Tvöfaldur geislabygging brúarinnar hjálpar til við að auka stöðugleika og veitir öruggari vettvang til að lyfta þyngri byrði.

4. Fjölhæfni:Tvöföld rafhleðslubrýr eru fjölhæfar og hægt er að nota þær í margs konar notkun, þar á meðal vöruhús, verksmiðjur og byggingarsvæði.

5. Langur líftími:Tvöföld burðarkerfi eru smíðuð til að þola mikla notkun og endast í mörg ár, sem dregur úr þörf fyrir tíðar viðgerðir og skipti.

6. Öryggi:Rafmagnshásingarbrýr með tvöföldum bátum eru með öryggisbúnaði eins og yfirálagsvörn, neyðarstöðvunarhnappa og fallvörn, sem gerir þær öruggari í notkun.





Rafmagnslyftur með tvöföldum bátum eru almennt notaðar í brúarnotkun, sérstaklega við smíði og viðhald brúa. Þau eru notuð til að lyfta og flytja þung efni, tæki og vélar frá einum stað til annars. Sumar af sértæku brúarforritunum fyrir rafmagnslyftur með tvöföldum girðingum eru:



1. Brúargerð:Við smíði nýrrar brúar eru tvöfaldir bjöllur rafmagnslyftir notaðir til að lyfta og færa þunga burðarhluta eins og bjálka, bjöllur og burðarstóla. Þessar lyftur eru mikilvægar til að flytja stór og þung efni á viðeigandi stað fyrir uppsetningu.

2. Viðhald brúar:Rafmagnslyftur með tvöföldum bátum eru einnig notaðar við brúarviðhald og viðgerðir. Þeir geta verið notaðir til að lyfta og færa efni, búnað og vélar sem þarf til viðhaldsvinnu. Þetta felur í sér hluti eins og krana, vinnupalla og önnur stuðningsmannvirki.

3. Niðurrifsvinna:Í sumum tilfellum þarf að rífa eða rífa brýr. Hægt er að nota tvöfalda bjöllu rafmagnslyfta til að lyfta og færa rusl, búnað og efni meðan á niðurrifi stendur.

4. Brúarskoðun:Brýr krefjast reglulegrar skoðunar til að tryggja að þær séu öruggar og traustar. Hægt er að nota tvöfalda báta rafmagnslyfta til að lyfta og færa skoðunarmenn og búnað á mismunandi svæði brúarinnar í skoðunarskyni.





Á heildina litið eru rafmagnslyftur með tvöföldum bjöllum mikilvægt tæki fyrir brúargerð, viðhald og skoðun. Þeir gera starfsmönnum kleift að flytja þung efni, tæki og vélar á öruggan og skilvirkan hátt, sem gerir þessi verkefni bæði auðveldari og hraðari.









Fyrirtækið hefur sett upp skynsaman búnaðarstjórnunarvettvang og hefur sett upp 310 sett (sett) af meðhöndlunar- og suðuvélmenni. Eftir að áætluninni er lokið verða meira en 500 sett (sett) og nethlutfall búnaðarins mun ná 95 prósentum. 32 suðulínur hafa verið teknar í notkun, fyrirhugað er að setja upp 50 og sjálfvirknihlutfall allrar vörulínunnar er komið í 85 prósent .
