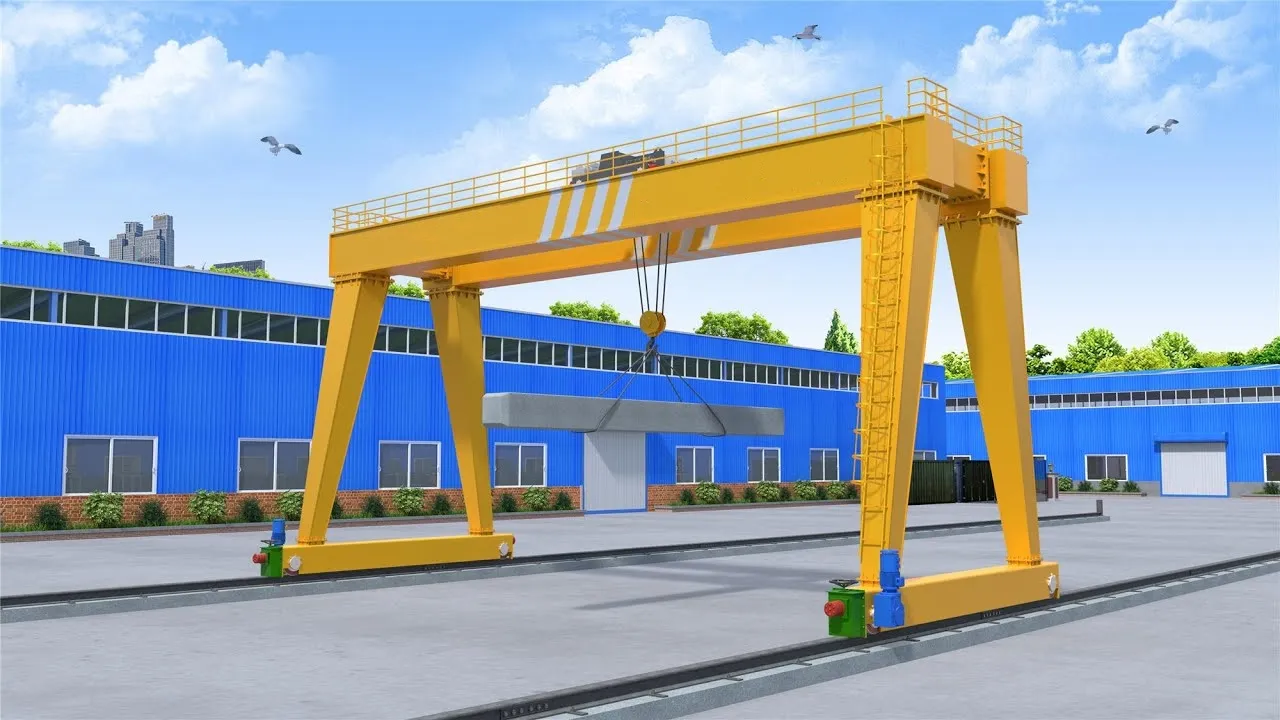

Iðnaðar gantry krani





1. Iðnaðar gantry krani er fjölhæfur lyftibúnaður sem notaður er í margs konar iðnaðarumhverfi til að meðhöndla þungar vörur. Hannað til að lyfta og flytja stórar byrði, samanstendur af brú sem studd er af fótum sem hreyfast eftir föstum brautum eða hjólum. Þessi tegund krana er almennt notuð á stöðum þar sem kranakerfi eru ekki hagnýt, svo sem útigarðar, skipasmíðastöðvar, hafnir og stór vöruhús.



2. Helstu eiginleikar: Hleðslugeta: Kranar í iðnaði eru hannaðir til að takast á við mikið álag, allt frá nokkrum tonnum til hundruða tonna, allt eftir stærð og notkun. vinnusvæði, eða hægt er að festa þær við brautir fyrir nákvæma, stýrða hreyfingu. Sérhannaðar hæð og span: Hægt er að sérhanna þessa krana til að uppfylla hæð og span kröfur tiltekinna verkefna, sem gerir þá aðlögunarhæfa fyrir mismunandi iðnaðarumhverfi.



3..Iðnaðar gantry krani er ómissandi tæki fyrir atvinnugreinar sem krefjast skilvirkra efnismeðferðarlausna. Með mikilli burðargetu, sveigjanleika og endingu, bætir það verulega framleiðni, eykur rekstraröryggi og býður upp á fjölhæfa lausn til að mæta margs konar lyftiþörfum.



Hleðslugeta: 5 tonn, 10 TON, 100 tonn, sérsniðin, 16/3,2 tonn, 20/5 tonn, 32/5 tonn, 50/10 tonn

Hámark Lyftihæð: 40m, sérsniðin

Spönn: 35m eða kröfur viðskiptavina

Ábyrgð: 1 ár

Þyngd (KG): 20000 kg

Kjarnahlutir: PLC, vél, legur, gírkassi, mótor, þrýstihylki, gír, dæla

Stjórnunarleið: Leigubíll, þráðlaus fjarstýring eða sérsniðin







1.Auðljós

1.Aðal geisla iðnaðar gantry krana er láréttur geisli sem spannar fjarlægðina milli tveggja samhliða brauta eða teina. Hann er venjulega gerður úr stáli og þjónar sem aðalbyggingarhluti kranans og veitir stuðning fyrir lyftibúnaðinn, vagninn og hleðsluna.



2. Aðalgeislinn er hannaður til að standast þyngd og krafta sem myndast við aðgerðir kranans, þar með talið að lyfta, færa og lækka þungar byrðar. Það er einnig ábyrgt fyrir því að viðhalda stöðugleika og jafnvægi kranans meðan á notkun stendur.



3.Halgeislinn getur verið annað hvort fastur eða stillanlegur, allt eftir sérstökum þörfum umsóknarinnar. Fastir bitar eru stilltir á ákveðna hæð og er ekki hægt að stilla, á meðan hægt er að hækka eða lækka stillanlega bita til að mæta mismunandi hleðsluhæðum og úthreinsunarkröfum.



4.Í heildina er aðalgeislinn mikilvægur þáttur í iðnaðar gantry krana, sem veitir nauðsynlegan styrk og stöðugleika til að takast á við mikið álag á öruggan og skilvirkan hátt.



.



Lyftikerfi

Lyftikerfi iðnaðarkrana ber ábyrgð á því að hækka, lækka og flytja þungar byrðar. Það samanstendur venjulega af nokkrum hlutum sem vinna saman til að veita áreiðanlegan og skilvirkan lyftibúnað.

Helstu þættir lyftikerfisins eru: Lyftimótor: Lyftimótorinn er aflgjafinn fyrir lyftikerfið. Það framleiðir togið sem þarf til að lyfta og lækka álagið. Afkastageta mótorsins ræðst af lyftigetu og vinnutíma kranans.

Hoistromma(r) eða rúðusamstæður: Lyftistromman eða diskasamsetningin er tengd við lyftumótorinn í gegnum minnkunargírkassa. Þegar mótorinn snýst, snýr hann tromlunni eða hreyfir hnífana, sem aftur hækkar eða lækkar víra eða keðjur.

3. Í stuttu máli er lyftikerfi iðnaðar gantry krana flókinn en nauðsynlegur hluti sem gerir krananum kleift að sinna aðalhlutverki sínu: lyfta og flytja þungar byrðar á öruggan og skilvirkan hátt.





3.Endirvagn

1.Endaflutningur iðnaðar gantry krana er mikilvægur hluti sem tengir kranann við flugbrautargeislann eða járnbrautina sem hann ferðast á.

2.Hér eru helstu eiginleikar og aðgerðir endavagnsins:

Uppbygging og virkni

Rúllur eða hjól: Endavagninn hefur venjulega nokkrar rúllur eða hjól sem hjóla meðfram toppi flugbrautargeislans eða járnbrautar. Þetta er hannað til að lágmarka núning og leyfa mjúka hreyfingu kranans.

Legur og ásar: Til að styðja við þyngdina og hreyfinguna eru rúllurnar eða hjólin fest á ása með legum sem tryggja að þau geti snúist frjálslega án mikils slits.

Læsabúnaður: Sumir endavagnar geta verið með læsingarbúnaði sem getur tryggt kranann í fastri stöðu þegar hann er ekki í notkun eða við viðhald.

Stillingarkerfi: Það geta verið aðlögunarkerfi til að fínstilla stillinguna og tryggja að kraninn hreyfist beint meðfram flugbrautargeislanum án fráviks.

3.Endavagninn er mikilvægur fyrir stöðugan og áreiðanlegan rekstur gantry krana. Það tryggir að kraninn geti hreyft sig vel og á skilvirkan hátt meðfram flugbrautargeislanum og framkvæmt hífingar- og flutningsaðgerðir sínar af nákvæmni. Rétt viðhald og skoðun á endavagninum skiptir sköpum til að koma í veg fyrir vandamál sem gætu haft áhrif á frammistöðu kranans eða leitt til öryggisáhættu.

4.Crane ferðast vélbúnaður

1. Kranaferðabúnaður iðnaðarkrana er ábyrgur fyrir því að færa kranann lárétt meðfram flugbrautargeislum eða teinum. Þessi vélbúnaður gerir krananum kleift að flytja farm yfir stærra svæði, sem gerir hann mjög gagnlegan í vöruhúsum, skipasmíðastöðvum og öðru iðnaðarumhverfi þar sem flytja þarf þunga hluti um víðan völl.

2.Hér eru lykilþættir og eiginleikar kranaferðabúnaðarins:

Hlutir ferðakerfisins

Drifeiningar (gripeiningar): Þetta eru venjulega rafmótorar sem veita kraft til að hreyfa kranann. Fjöldi drifeininga getur verið mismunandi eftir stærð og afkastagetu kranans; sumir kranar geta verið með marga mótora fyrir hvora hlið til að dreifa álaginu.

Gírkassar: Gírkassar eru notaðir til að draga úr miklum hraða mótorsins niður í lægri hraða sem hentar ferðalagi kranans. Þeir auka einnig togafköst, sem er nauðsynlegt til að færa kranann og álag hans.

Hjól eða rúllur: Stór hjól eða rúllur eru festir á ása og eru knúin áfram af mótornum í gegnum gírkassann. Þessi hjól eða rúllur hjóla meðfram toppi flugbrautarbitanna eða teinanna og skipta sköpum fyrir stöðuga hreyfingu.

3.Ferðabúnaðurinn er einn mikilvægasti hluti iðnaðar gantry krana, þar sem hann ákvarðar hreyfanleika kranans og rekstrarsvið. Rétt viðhald og reglulegar skoðanir eru mikilvægar til að tryggja að akstursbúnaðurinn virki vel og örugglega. Öll vandamál með þennan vélbúnað geta haft veruleg áhrif á frammistöðu og öryggi kranans, sem gerir það mikilvægt að takast á við öll vandamál tafarlaust.



5.Trolley ferðast vélbúnaður

1. Ferðabúnaður kerru iðnaðarkrana er ábyrgur fyrir því að færa lyftuna eða lyftibúnaðinn lárétt meðfram aðalgeisla kranans eða gantry. Þetta gerir krananum kleift að staðsetja hleðsluna nákvæmlega í þverstefnu.

2. Ferðabúnaður vagnsins samanstendur af nokkrum lykilþáttum:

Íhlutir vagnaferðakerfisins

Drifbúnaður: Venjulega rafmótor, drifeiningin veitir kraft til að færa vagninn. Stærð og afkastageta mótorsins fer eftir lyftigetu kranans og nauðsynlegum hraða vagnsins.

Gírkassi: Gírkassinn dregur úr miklum hraða mótorafkösts í lægri hraða sem hentar ferðavagninum. Það eykur einnig togið, sem er nauðsynlegt til að hreyfa lyftibúnaðinn og hvers kyns meðfylgjandi álag.

Hjól eða rúllur: Vagninn gengur á hjólum eða rúllum sem eru festir á ása. Þessi hjól eða rúllur ferðast meðfram flansum eða brautum á aðalgeisla, sem gerir vagninum kleift að hreyfast fram og til baka.

Bremsukerfi: Hemlakerfi er innbyggt í vagninn til að stjórna hreyfingum hans og halda honum í stöðu þegar þörf krefur. Þetta getur verið vélræn bremsa, rafvélræn bremsa eða kraftmikið hemlakerfi.

3. Ferðabúnaður vagnsins er mikilvægur fyrir nákvæma staðsetningu álagsins í þverstefnu. Það gerir krananum kleift að setja byrðar nákvæmlega á mismunandi staði eftir endilöngu grindinni. Rétt viðhald og reglulegar skoðanir eru nauðsynlegar til að tryggja að kerrubúnaðurinn virki vel og örugglega. Öll vandamál með þennan vélbúnað geta haft veruleg áhrif á skilvirkni og öryggi kranans, sem gerir það mikilvægt að takast á við öll vandamál tafarlaust.



6.Kranehjól

1. Kranahjól iðnaðarkrana er mikilvægur hluti sem gerir krananum kleift að hreyfa sig meðfram flugbrautargeislum sínum eða teinum. Þessi hjól eru hönnuð til að bera þyngd kranans, álag hans og alla auka krafta sem myndast við notkun.

2.Hér eru helstu eiginleikar og aðgerðir kranahjóla:

Eiginleikar kranahjóla

Efni: Kranahjól eru venjulega gerð úr sterkum efnum eins og stáli eða steypujárni til að tryggja að þau þoli mikið álag og álag sem fylgir lyftingaraðgerðum.

Stærð og uppsetning: Stærð hjólanna er mismunandi eftir getu og hönnun krana. Þeir geta verið stærri fyrir þyngri krana til að dreifa álaginu jafnari. Fjöldi hjóla á ás og fjöldi ása á krana getur einnig verið mismunandi eftir hönnunarkröfum.

3.Crane hjól gegna mikilvægu hlutverki í hreyfanleika og stöðugleika iðnaðar gantry krana. Þeir eru ábyrgir fyrir því að flytja þyngd kranans og álag hans yfir á flugbrautargeisla eða teina á sama tíma og þeir leyfa sléttri ferð. Ending og skilvirkni hreyfingar kranans fer að miklu leyti eftir gæðum og ástandi þessara hjóla.

4.Rétt viðhald kranahjóla, þar á meðal reglubundnar skoðanir og tímanlega skipti á slitnum íhlutum, skiptir sköpum fyrir örugga og áreiðanlega rekstur kranans. Vanræksla á viðhaldi hjóla getur leitt til aukinnar niður í miðbæ, minni skilvirkni og hugsanlegrar öryggisáhættu.



7.Kranakrókur

1.Krankrókurinn á iðnaðar gantry krana er mikilvægur hluti sem gerir krananum kleift að lyfta og færa ýmsar byrðar. Krókurinn er snertipunktur milli lyftibúnaðar kranans og byrðis, sem gerir hann að mikilvægu viðmóti fyrir örugga og skilvirka rekstur.

2.Hér eru helstu eiginleikar og aðgerðir kranakróka:

Eiginleikar Crane Hooks

Efni: Kranakrókar eru venjulega gerðir úr hástyrktu stáli eða álstáli til að tryggja að þeir þoli mikið álag sem fylgir lyftingaraðgerðum. Efnið er valið fyrir endingu og slitþol

Hönnun: Hönnun króksins felur í sér op að ofan þar sem hann festist við hásingarreipi, keðju eða annan lyftibúnað. Neðsti hluti króksins er með bogadregnu lögun sem gerir honum kleift að festast á öruggan hátt við lyftipunkta á byrðinni.

Öryggislás: Margir krókar eru búnir öryggislás eða læsingarbúnaði til að koma í veg fyrir að álagið renni óvart af. Þessa læsingu verður að opna handvirkt til að losa álagið á viðkomandi stað.

Hleðslustig: Hver krókur er metinn fyrir tiltekið hámarksálag og það er nauðsynlegt að nota króka sem eru metnir fyrir fyrirhugaða álag til að tryggja öryggi og samræmi við reglur.



Mótor

Mótor iðnaðarkrana er mikilvægur íhlutur sem veitir kraftinn sem nauðsynlegur er til að lyfta og færa farm. Mótorar í gantry krana eru venjulega rafknúnir og má flokka í tvær megingerðir út frá virkni þeirra: lyftimótorinn og ferðahreyfilinn (eða gangandi).

Lyftimótorinn er ábyrgur fyrir því að lyfta og lækka krókinn eða gripinn sem tengist byrðinni. Meginhlutverk þessa mótor er að stjórna lóðréttri hreyfingu hleðslubúnaðar kranans.

Kranamótorar eru aflgjafi iðnaðarkrana, sem veita orkuna sem þarf til að lyfta og flytja. Afköst, áreiðanleiki og öryggi kranans eru mjög háð skilvirkni og endingu mótoranna. Rétt val, viðhald og reglulegar skoðanir á þessum mótorum skipta sköpum til að tryggja að kraninn starfi vel og örugglega. Öll vandamál með mótorana geta leitt til óhagkvæmni í rekstri, aukinnar niður í miðbæ og hugsanlegrar öryggisáhættu, sem gerir tafarlausa athygli á mótorvandamálum nauðsynleg.

.

Hljóð- og ljósviðvörunarkerfi og takmörkunarrofi

1.Industrial gantry kranar eru búnir hljóð- og ljósviðvörunarkerfi og takmörkunarrofum til að auka öryggi og rekstrarhagkvæmni. Þessir íhlutir gegna mikilvægu hlutverki við að koma í veg fyrir slys og tryggja að kraninn starfi innan tiltekinna breytu.

2.Hljóð og ljós viðvörunarkerfi

Hljóð- og ljósviðvörunarkerfið er hannað til að gera starfsfólki í nágrenni kranans viðvart um rekstrarstöðu hans. Þetta kerfi er sérstaklega mikilvægt í umhverfi þar sem kraninn starfar í nálægð við starfsmenn eða þar sem skyggni er takmarkað.

3. Takmörkunarrofar

Takmörkunarrofar eru rafeindatæki sem þjóna sem mikilvægir öryggiseiginleikar á krana í iðnaði. Þeir greina staðsetningu kranans eða íhluta hans og skera afl þegar kraninn nær rekstrarmörkum sínum, koma í veg fyrir hugsanleg slys og skemmdir.

4.Bæði hljóð- og ljósviðvörunarkerfið og takmörkunarrofar eru óaðskiljanlegur í öruggri notkun iðnaðarkrana. Viðvörunarkerfið tryggir að starfsfólk sé meðvitað um hreyfingar og rekstrarstöðu kranans og dregur úr hættu á árekstrum eða öðrum hættum. Takmörkunarrofar gera aftur á móti öryggi sjálfvirkt með því að koma í veg fyrir að kraninn starfi yfir hönnunarmörkum sínum. Saman stuðla þessi kerfi að öruggari vinnustað og vernda bæði kranabúnaðinn og starfsfólkið sem vinnur í kringum hann. Rétt viðhald og reglulegar prófanir á þessum kerfum eru nauðsynlegar til að tryggja að þau virki á áreiðanlegan og skilvirkan hátt.

10.Öryggisbúnaður

Ofhleðsluvörn

Ofhleðsluvarnarbúnaður er hannaður til að koma í veg fyrir að kraninn vinni út fyrir örugga vinnuálagsmörk. Þessi tæki fylgjast með byrði sem er lyft og mun annað hvort senda viðvörun eða loka krananum ef álagið fer yfir tilgreind mörk. Þetta skiptir sköpum til að koma í veg fyrir skemmdir á burðarvirki á krananum og forðast slys sem geta orðið vegna ofhleðslu.

Takmörkunarrofar

Eins og fyrr segir stöðva takmörkunarrofar kranann sjálfkrafa þegar hann nálgast lok ferðasviðs hans eða þegar einhver íhluti hans nær takmörkum sínum. Þessir rofar eru nauðsynlegir til að koma í veg fyrir að kraninn fari yfir líkamleg mörk, sem gæti leitt til skemmda á mannvirkinu eða árekstri við hindranir.

Árekstursvörn

Árekstursvörn er sérstaklega mikilvæg í umhverfi þar sem margir kranar starfa í nálægð eða þar sem mikil umferð er á jörðu niðri. Þessi tæki nota skynjara, myndavélar eða aðra tækni til að greina tilvist annarra hluta á braut kranans og annað hvort gera stjórnandanum viðvart eða stöðva hreyfingu kranans sjálfkrafa til að koma í veg fyrir árekstur.

Neyðarstöðvunarhnappar

Neyðarstöðvunarhnappar eru handstýrðir stjórntæki sem gera kranastjóranum eða viðurkenndum starfsmönnum kleift að stöðva strax allar kranaaðgerðir í neyðartilvikum. Þessir hnappar eru beitt staðsettir innan seilingar fyrir stjórnandann og eru oft rauðir og mjög sýnilegir.

Bremsukerfi

Bremsukerfi á krana í iðnaði eru hönnuð til að halda byrðinni tryggilega á sínum stað þegar hún er ekki á hreyfingu og til að veita stjórnað stöðvun meðan á aðgerðum stendur. Þessar bremsur geta verið vélrænar, rafknúnar eða sambland af hvoru tveggja og þær eru mikilvægar til að koma í veg fyrir óvæntar álagshreyfingar sem gætu leitt til slysa.

Stigvísar

Stigvísar eru notaðir til að tryggja að kraninn sé láréttur meðan á notkun stendur, sérstaklega þegar nákvæmar eða viðkvæmar byrðar eru lyftar. Ójöfn lyfting getur valdið því að álag færist til, sem getur leitt til taps á stjórn og slysa. Þessir vísar hjálpa stjórnendum að viðhalda jafnvægi og stöðugleika kranans.

Vísar fyrir örugga vinnuálag

Vísar fyrir örugga vinnuálag merkja greinilega hámarksöryggisburðargetu kranans. Þessar upplýsingar eru mikilvægar fyrir rekstraraðila til að tryggja að kraninn sé ekki ofhlaðinn og starfi innan hönnunarforskrifta.



11. Stjórna háttur

1.Handstýring

Bein íhlutun: Kranastjórinn stjórnar lyfti- og ferðahreyfingum kranans beint með því að nota handhjól, stangir eða þrýstihnappa. Þessi háttur krefst þjálfaðra rekstraraðila sem geta handvirkt samstillt hreyfingarnar til að ná æskilegri staðsetningu farmsins.

Einfaldir vélar: Handvirk stjórnkerfi eru almennt einfaldari í hönnun og geta verið minna viðkvæm fyrir flóknum bilunum.

Takmörkuð nákvæmni: Nákvæmni hreyfinga kranans er takmörkuð við færni og reynslu stjórnandans.

2.Semi-sjálfvirk stjórn

Aðstoðaraðstoð: Kranastjórinn notar stjórntæki eins og stýripinna eða spaðarofa til að stjórna krananum, en kerfið inniheldur sjálfvirka eiginleika sem aðstoða við að stjórna hraða og samstillingu.

Aukið öryggi: Hálfsjálfvirk kerfi innihalda oft öryggiseiginleika eins og sjálfvirkt stopp við hleðslumörk eða ferðatakmörk.

Bætt skilvirkni: Þessi kerfi geta bætt skilvirkni í rekstri með því að draga úr þörfinni fyrir mjög hæfa rekstraraðila.

3. Alveg sjálfvirk stjórn

Forritanleg rökstýring (PLC): Starfsemi kranans er stjórnað af PLC, sem hægt er að forrita til að framkvæma sérstakar aðgerðir sjálfkrafa.

Nákvæm stjórn: Alveg sjálfvirk kerfi bjóða upp á nákvæma stjórn á hreyfingum kranans, sem gerir kleift að framkvæma flóknar hreyfingar stöðugt.

Minni mannleg mistök: Sjálfvirk kerfi draga úr líkum á mannlegum mistökum, auka öryggi og áreiðanleika.

Fjarstýring: Í sumum tilfellum er hægt að fjarstýra fullsjálfvirkum krana, sem fjarlægir stjórnandann frá hugsanlegu hættulegu umhverfi.

4.Útvarpsstýring

Þráðlaus aðgerð: Kranastjórinn notar útvarpssenda til að stjórna krananum úr fjarlægð, sem getur verið sérstaklega gagnlegt í umhverfi þar sem sjónræn snerting við kranann er takmörkuð.

Aukinn sveigjanleiki: Fjarstýring gerir rekstraraðilum kleift að fara frjálslega um vinnusvæðið á meðan þeir halda stjórn á krananum.

Öryggissjónarmið: Rétt tíðnistjórnun og öryggisráðstafanir verða að vera til staðar til að koma í veg fyrir truflun eða óleyfilega notkun krana.

5.Tölvustýring

Háþróuð kerfi: Sumir gantry kranar kunna að nota tölvukerfi sem samþætta háþróaða eiginleika eins og vélsjón, gervigreind og gagnagreiningu til að hámarka starfsemina.

Gagnasöfnun: Tölvustýrðir kranar geta safnað rekstrargögnum, sem hægt er að nota til viðhaldsáætlunar og rekstrarhagræðingar.

Viðmótsvalkostir: Rekstraraðilar geta haft samskipti við kranann í gegnum snertiskjái eða önnur háþróuð viðmót, sem veita nákvæma endurgjöf og stjórnvalkosti.



12.Skissa









1.Hátt lyftigeta

Meðhöndlun þungrar hleðslu: Með lyftigetu upp á 30 tonn geta þessir kranar meðhöndlað stóra og þunga hluti sem ómögulegt eða mjög hættulegt væri að flytja handvirkt eða með minni búnaði.

Fjölhæfni: Mikil lyftigeta gerir krananum kleift að nota í margs konar atvinnugreinum, allt frá samsetningu þungra véla til flutnings á stóru byggingarefni.

2.Space skilvirkni

Lítið fótspor: Gantry kranar eru hannaðir til að vera festir á flugbrautir eða brautir, sem gerir þá plásshagkvæma þar sem þeir þurfa ekki mikið pláss til að starfa til hliðar.

Yfirbygging: Hæfni kranans til að starfa ofan í loftinu gerir kleift að nota rými á jörðu niðri á skilvirkari hátt, sérstaklega í þrengslum iðnaðarumhverfi.

3.Hreyfanleiki og flutningar

Stíf bygging: Stíf uppbygging gantry kranans veitir stöðugleika við lyftingar og flutningsaðgerðir, sem tryggir öryggi og nákvæmni.

Stillanlegur hraði: Kraninn getur stillt ferða- og lyftihraða í samræmi við kröfur álagsins og umhverfisins, sem gerir kleift að staðsetja hluti nákvæmlega.

4.Scalability og Customization

Hönnunarsveigjanleiki: Hægt er að aðlaga gantry krana til að passa við sérstakar rekstrarþarfir, þar á meðal spanlengd, hæð og aðrar upplýsingar, sem gerir þá aðlögunarhæfa að ýmsum vinnuaðstæðum.

Uppfæranleg kerfi: Eftir því sem tækninni fleygir fram er hægt að uppfæra gáttarkrana með nýrri stýrikerfum eða öryggiseiginleikum, sem tryggir að þeir haldist skilvirkir og uppfylli nýjustu öryggisstaðla.

5. Kostnaðarhagkvæmni

Orkunýtni: Í samanburði við aðrar gerðir krana er hægt að hanna gantry krana fyrir orkunýtingu og draga úr rekstrarkostnaði með tímanum.

Viðhaldskostnaður: Þó að upphaflegar fjárfestingar geti verið umtalsverðar, er viðhalds- og rekstrarkostnaður göngukrana almennt lægri vegna einfaldrar hönnunar og varanlegrar smíði.





1. Framleiðsla og framleiðsla

Þung vélasamsetning: Í atvinnugreinum sem krefjast samsetningar stórra véla, getur 30 tona gantry krani fært íhluti á sinn stað með nákvæmni, sem tryggir nákvæmni meðan á samsetningarferlinu stendur.

Vöruflutningar: Innan verksmiðja flytja þessir kranar þungt efni eða samsettar vörur frá einu framleiðslustigi til annars og hagræða 2.framleiðsluferlinu.

Byggingar- og mannvirkjagerð

Meðhöndlun forsteyptra þátta: Fyrir byggingarverkefni sem nota forsteypta steypuþætti getur 30 tona gantry krani sett upp þessi þungu hluti á skilvirkan hátt, sem dregur úr uppsetningartíma og launakostnaði.

Brúarsmíði: Í brúarbyggingarverkefnum eru þessir kranar notaðir til að lyfta og setja bjálka eða aðra burðarhluti nákvæmlega á tilteknar stöður.

3. Skipa- og hafnarrekstur

Hleðsla og losun farms: Í höfnum er 30 tonna gámakrani mikilvægur við að hlaða og losa gáma og þungan farm á skip eða vörubíla, sem auðveldar hraðari afgreiðslutíma skipa.

Vöruhúsastjórnun: Í stórum vöruhúsum, sérstaklega þeim sem geyma þunga hluti eins og stálspólur eða stórar vélar, stjórna þessir kranar geymslu á aðgengilegri og öruggari hátt.

4. Járnbrautar- og flugvallaruppbygging

Járnbrautarviðhald: Til viðhalds og viðgerða á járnbrautarteinum getur 30 tonna gantry krani lyft og flutt þungar teina eða skipt um svif, sem lágmarkar truflun á þjónustu.

Viðhald flugvéla: Í flugskýlum eru þessir kranar notaðir til að lyfta hreyflum eða öðrum þungum íhlutum til skoðunar eða viðgerðar.

5.Orka og veitur

Kjarnorkuver: Í kjarnorkuiðnaðinum eru gantry kranar notaðir til að meðhöndla og staðsetja þunga geislavirka íhluti, sem tryggja öryggi og nákvæmni.

Uppsetning vindmylla: Til að setja saman vindmyllur getur 30t gantry krani lyft þungu gondolinu eða snúningsblöðunum á sinn stað, sem einfaldar uppsetningarferlið.

6. Námuvinnsla og námunám

Grjótflutningar: Í námuvinnslu flytja grindarkranar grjót frá efnistökustað til vinnslusvæða eða flutningskerfa.

Viðhald búnaðar: Þungur námubúnaður krefst oft viðhalds eða skiptingar á hlutum; 30t gantry krani getur lyft þessum íhlutum með auðveldum hætti.





1. Hönnun og verkfræði

Ítarleg verkfræði: Þróaðu nákvæmar verkfræðiteikningar og forskriftir, þar á meðal hágeisla, lyftu, vagn, endavagna og aðra íhluti.

Hermun og líkanagerð: Notaðu tölvustýrða hönnun (CAD) og uppgerð verkfæri til að móta afköst kranans og hámarka hönnun hans.

2. Efnisval

Efnislýsingar: Veldu hágæða efni sem uppfylla kröfur um styrk, endingu og hitaþol. Algeng efni eru hástyrkt stál, málmblöndur og sérhæfð húðun.

Innkaup: Upprunaefni frá viðurkenndum birgjum, sem tryggir að þau uppfylli nauðsynlega gæða- og vottunarstaðla.

3. Íhlutasmíði

Skurður og mótun: Skerið og mótið hráefni í nauðsynlega hluti, svo sem bjálka, súlur og sviga. Þetta getur falið í sér ferla eins og plasmaskurð, leysiskurð og vinnslu. Suða og samsetning: Suðu íhluti saman til að mynda byggingarhluta kranans. Þetta felur í sér suðu á aðalbjálkanum, endavagnum og öðrum burðarhlutum.

4. Samkoma

Undirsamsetning: Settu saman einstaka íhluti, eins og lyftikerfi, kerru og endavagna, í undireiningar. Þetta felur í sér að setja hluta saman og tryggja rétta röðun. Aðalsamsetning: Sameinaðu undireiningar til að smíða heila kranabygginguna. Þetta felur í sér að festa lyftuna og vagninn á aðalbjálkann, festa endavagnana og setja upp stjórnkerfin.

5. Samþætting kerfa

Rafkerfi: Settu upp rafhluta, þar á meðal mótora, stjórnborð, raflögn og skynjara. Gakktu úr skugga um að rafkerfi kranans séu rétt samþætt og prófuð.

Stjórnkerfi: Innleiða og stilla stjórnkerfi, svo sem forritanlegir rökstýringar (PLC), fjarstýringar og öryggistæki. Gakktu úr skugga um að stjórnkerfin virki rétt og séu kvörðuð.

6. Prófanir og gæðatrygging

Prófanir fyrir notkun: Gerðu prófanir fyrir notkun til að athuga virkni kranans, þar á meðal álagsprófun, rekstrarprófun á lyfti- og akstursbúnaði og athuganir á stjórnkerfi.

Öryggisprófun: Gakktu úr skugga um að öryggiseiginleikar, eins og takmörkunarrofar, viðvörun og neyðarstöðvun, virki rétt og uppfylli öryggisstaðla.

Skoðun: Framkvæmdu ítarlega skoðun á uppbyggingu og íhlutum kranans til að tryggja samræmi við hönnunarforskriftir og gæðastaðla.

7. Lokastillingar og kvörðun

Fínstilling: Gerðu allar nauðsynlegar breytingar til að hámarka afköst kranans og tryggja hnökralausan gang. Þetta getur falið í sér kvörðun skynjara, stilla stjórntæki og fínstilla lyftikerfið.

Skjöl: Undirbúa og fara yfir skjöl, þar á meðal rekstrarhandbækur, viðhaldsleiðbeiningar og öryggisleiðbeiningar.

8. Afhending og uppsetning

Flutningur: Gerðu ráð fyrir flutningi kranans á uppsetningarstaðinn og tryggðu að hann sé meðhöndlaður og fluttur á öruggan hátt til að koma í veg fyrir skemmdir.

Uppsetning: Hafa umsjón með uppsetningu kranans á aðstöðu viðskiptavinarins, þar með talið samsetningu, röðun og tengingu við aflgjafa og stjórnkerfi.

Þjálfun: Veita þjálfun fyrir rekstraraðila og viðhaldsstarfsmenn til að tryggja að þeir þekki rekstur og öryggisferla kranans.

9. Gangsetning og afhending

Gangsetning: Gerðu lokaprófanir í notkun til að sannreyna að kraninn virki rétt við raunverulegar aðstæður og uppfylli frammistöðuforskriftir.

Afhending: Afhenda viðskiptavininum kranann opinberlega og leggja fram öll nauðsynleg skjöl, þar á meðal vottorð um samræmi, upplýsingar um ábyrgð og viðhaldsáætlanir.







Efnisskoðun

Gæðaskoðun: Strangt gæðaeftirlit fer fram á keyptu hráefni til að tryggja að þau standist hönnunarkröfur og landsstaðla.

Efnisgeymsla: Viðurkennt efni er geymt í samræmi við flokkun til að koma í veg fyrir tæringu eða skemmdir.

Skurður og mótun

Stálskurður: Notaðu plasmaskurð, laserskurð eða logaskurð og aðra tækni til að skera stálið í samræmi við stærð hönnunarteikningarinnar.

Myndunarvinnsla: Myndaðu stálplötuna með beygju, veltingi, suðu og öðrum ferlum til að framleiða aðalgeisla, endageisla og aðra burðarhluta.

Suðu

Íhlutasuðu: Skurðir og myndaðir stálhlutar eru soðnir inn í helstu mannvirki eins og aðalgeisla, endabita og vagn. Suðuferlið þarf að vera strangt stjórnað til að tryggja styrkleika og suðugæði.

Suðuskoðun: Notaðu óeyðandi prófunartækni (eins og úthljóðsprófun, röntgenpróf) til að skoða suðuna til að tryggja að engar sprungur eða aðrir gallar séu til staðar.

Vinnsla

Nákvæm vinnsla: Nákvæm vinnsla er framkvæmd á lykilhlutum kranans, svo sem hjólasett, legusæti, hjóla osfrv., Til að tryggja víddarnákvæmni þeirra og yfirborðsgæði.

Samsetning allrar vélarinnar

Almenn samkoma: Á grundvelli forsamsetningar er heildarsamsetning kranans framkvæmt, þar á meðal endanleg uppsetning á aðalgeisla, endageisla, lyftibúnað, gangbúnað osfrv.

Gangsetning og prófun

Við kraftmikil skilyrði er rekstrarafköst kranans prófuð, þar á meðal prófun á lyftingum, göngum, stýri og öðrum aðgerðum. Heildarstærð samsetts brúarkrana er skoðuð til að tryggja að allar stærðir standist hönnunarkröfur.

Sprautun og ryðvarnarmeðferð

Yfirborðsmeðferð Ryðhreinsun: Ryðhreinsun á yfirborði kranans, algengar aðferðir eru sandblástur, súrsun o.fl. Grunnsprautun: Sprautaðu ryðvarnargrunni á meðhöndlaða yfirborðið til að koma í veg fyrir málmoxun og tæringu. Yfirlakksprautun Litasprautun: Sprautaðu yfirlakk í samræmi við kröfur viðskiptavina eða iðnaðarstaðla til að gefa krananum verndandi og skreytingaráhrif. Merking: Eftir úðun skal merkja auðkennisupplýsingar kranans í samræmi við forskriftirnar, svo sem líkan, nafnálag, osfrv.

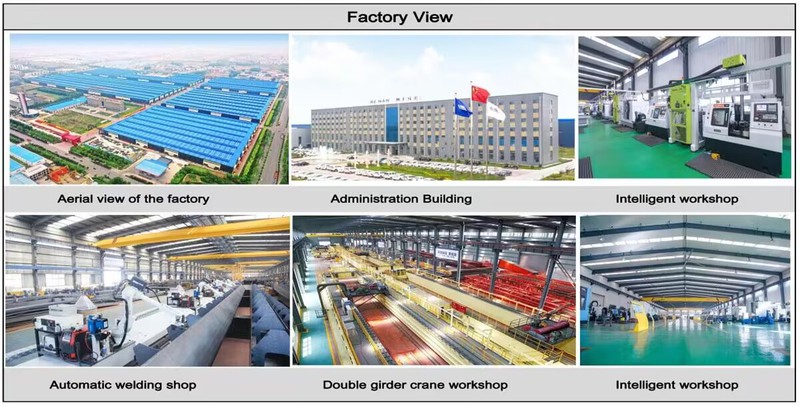

Verksmiðja og uppsetning

Pökkun og flutningur

Pökkunarvörn: Pakkaðu lykilhlutum kranans til að koma í veg fyrir skemmdir meðan á flutningi stendur. Flutningsfyrirkomulag: Í samræmi við stærð búnaðar og flutningsskilyrði, veldu viðeigandi flutningsaðferð til að flytja kranann á síðu viðskiptavinarins.

Samþykkt og afhending

Samþykki viðskiptavina

Samþykki á staðnum: Viðskiptavinurinn framkvæmir viðtöku kranans á staðnum í samræmi við samningskröfur og tækniforskriftir til að athuga frammistöðu og gæði búnaðarins.

Leiðrétting vandamála: Ef einhver vandamál finnast þarf framleiðandinn að leiðrétta þau tímanlega til að tryggja að búnaðurinn uppfylli að fullu kröfur viðskiptavinarins. Afhending og notkun Rekstrarþjálfun: Framleiðandinn þjálfar venjulega rekstraraðila viðskiptavinarins til að tryggja að þeir geti stjórnað krananum á réttan og öruggan hátt.
