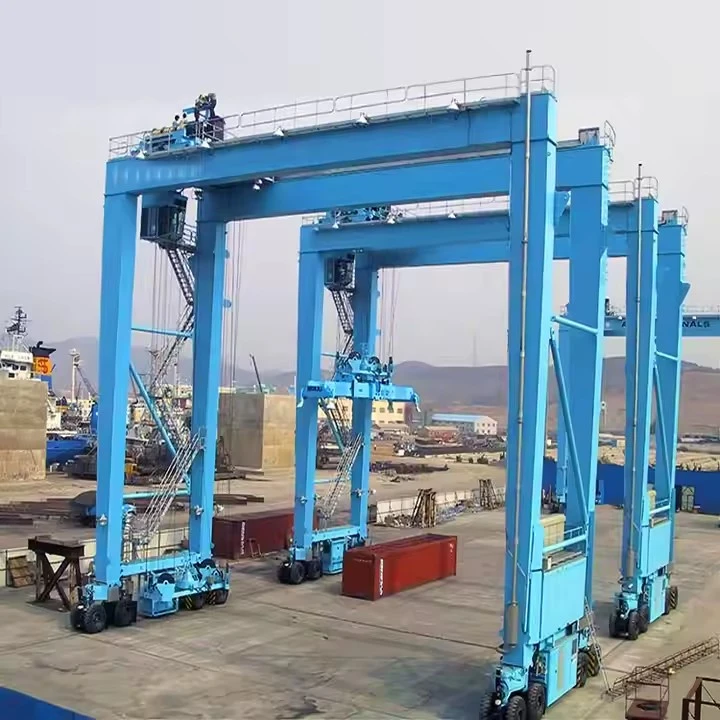

Rtg Mobile Gantry Crane

Helstu eiginleikar RTG farsíma gáma gantry krana:

Hreyfanleiki:

Útbúin gúmmídekkjum (venjulega 4 eða 8) til að auðvelda hreyfingu.

Getur verið dísel-knúið, rafknúið (með kapalvinda eða rafhlöðu) eða tvinn.

Lyftigeta:

Tekur venjulega 30 til 50 tonn, hentugur fyrir 20 feta, 40 feta, 45 feta og jafnvel háa- teningagáma.

Span & stöflun Hæð:

Getur spannað margar gámaraðir (venjulega 4 til 8 raðir á breidd).

Stöðlunargeta allt að5-hár (1-yfir-4)eða meira, allt eftir hönnun.

Sjálfvirkni og stjórn:

Handvirk stjórnun í gegnum farþegarými eða fjarstýringu.

Sumar háþróaðar gerðir eru meðhálf-sjálfvirk eða algjörlega sjálfvirkkerfi fyrir hámarks meðhöndlun gáma.

Rafmagnsvalkostir:

Dísil-rafmagn:Algengt fyrir sveigjanleika en hefur meiri losun.

Rafmagns RTG (E-RTG):Notar snúru eða rafhlöðu fyrir vistvæna-aðgerð.

Hybrid:Sameinar dísel og raforku til skilvirkni.

Samanburður við aðra krana:

Core Components PLC, vél, legur, gírkassi, mótor, þrýstihylki, gír, dæla

Upprunastaður Henan, Kína

Ábyrgð 1 ár

Þyngd (KG) 30000 kg

Umsókn Forsteyptur garður, byggingarsvæði, vöruhús osfrv.

Vöruheiti 40 tonna gúmmíþreyttir gúmmíkranar með burðargetu

Kranagerð A gerð, einn burðarbúnaður, tvöfaldur burðargrind

Lyftibúnaður Kröfur viðskiptavina

Stjórnunaraðferð Farþegastjórn+fjarstýring

Lyftigeta 5 ~ 1200 tonn

Margar stýrisstillingar Farðu beint, þversum ferðum, hringekjustýri osfrv.

Settu upp á-síðu og á netinu

Motor Famous vörumerki

Vinnuskylda A3~A5

AnRTG (Rubber-Þreyttur gantry) farsímakrani fyrir gámasamanstendur af nokkrum lykilþáttum sem vinna saman að því að lyfta, færa og stafla flutningsgámum á skilvirkan hátt í höfnum, skautum og samskiptagörðum. Hér að neðan er sundurliðun á helstu hlutum þess:

1. Byggingaríhlutir

A. Gantry Frame (Aðalbrú)

Aðal stálbyggingin sem nær yfir gámastaflana.

Styður lyftibúnað og kerrukerfi.

Hannað til að standast mikið álag og kraftmikla krafta.

B. Fætur og endavagnar

Lóðréttir stoðir á báðum endum grindarinnar.

Búin meðgúmmí dekk(venjulega 4 eða 8) fyrir hreyfigetu.

Má innihaldastýrisbúnaðifyrir stefnustýringu.

C. Boom (valfrjálst)

Sumir RTG eru með bómu með burðargetu til að ná lengra.

Hjálpar til við að meðhöndla gáma á víðari svæðum.

2. Lyftingar- og meðhöndlunarhlutar

A. Lyftibúnaður

Raf- eða vökvamótorarknýja lyftikerfið.

Inniheldurvíra, rimla og trommurfyrir lóðrétta hreyfingu.

Lyftigeta er venjulega á bilinu frá30 til 50 tonn.

B. Dreifari (gámalyftir)

Festist við ílát með snúningslásum.

Þolir20 feta, 40 feta, 45 feta og háir-teningagámar.

Sumar gerðir hafasjálfvirka-læsingufyrir hraðari aðgerðir.

C. Vagnkerfi

Hreyfir sig lárétt meðfram gantry geislanum.

Ber lyftuna og dreifarann ​​fyrir nákvæma staðsetningu.

Getur veriðhandvirkt, hálf-sjálfvirkt eða algjörlega sjálfvirkt.

3. Hreyfanleiki og aksturskerfi

A. Gúmmídekk

Venjulega8 eða 16 dekk(4 eða 8 á hlið).

Gert úr þungu-gúmmíi sem þola göt-.

Leyfir hreyfingu án teina (ólíkt RMG).

B. Drifeiningar (hjólamótorar)

Rafmagns eða vökvadrifknýja hjólin.

Sum RTGs notadísel-rafmagns- eða tvinnkerfi.

Má innihaldaendurnýjandi hemlunfyrir orkunýtingu.

C. Stýrikerfi

Krabbastýri(öll hjól snúast samstillt fyrir skáhreyfingu).

90 gráðu stýrifyrir krappar beygjur.

Getur veriðhandvirkt, stýripinna-stýrt eða sjálfvirkt.

4. Rafmagnskerfi

A. Dísilvél (hefðbundin RTG)

Knýr rafala fyrir mótora.

Algengt í eldri gerðum (meiri útblástur).

B. Rafmagns RTG (E-RTG)

Notarkapalvinda eða rafhlöðufyrir völd.

Umhverfisvænna-og lægri rekstrarkostnaður.

C. Hybrid RTG

Sameinardísel + rafhlaða/rafmagntil hagkvæmni.

Dregur úr eldsneytisnotkun og útblæstri.

5. Control & Automation Systems

A. Rekstrarskáli

Festur á grindinni fyrir sýnileika.

Búin meðstýripinnar, skjáir og öryggisstýringar.

B. Fjarstýring (valfrjálst)

Gerir rekstraraðilum kleift að stjórna RTG frá jörðu niðri.

Eykur öryggi í fjölförnum görðum.

C. Sjálfvirknieiginleikar (háþróaðir RTG)

GPS/RTK staðsetningfyrir nákvæma meðhöndlun gáma.

Forðast-sveiflu og árekstrakerfi.

Sjálfvirk stöflun forritfyrir hagkvæman garðrekstur.

6. Öryggis- og hjálparíhlutir

A. Hemlakerfi

Vökvakerfis diskabremsurfyrir að stoppa.

Neyðarhemlarfyrir misheppnaða-örugga aðgerð.

B. Stuðlagnir/stöðugleikar

Útdraganlegir fætur fyrir stöðugleika við lyftingu.

Komið í veg fyrir að velti undir miklu álagi.

C. Ljós og skynjarar

LED ljóstil næturaðgerða.

Laser skannar og myndavélartil að greina hindranir.

D. Vindviðnám Eiginleikar

Vindmælirtil að fylgjast með vindhraða.

Sjálfvirk lokuní miklum vindi.

7. Valfrjáls viðbót-viðbætur

Rafallasett(fyrir varaafl).

Rafhlöðuknúnar-rafhlöður(núllosun).

AI-fínstillingarhugbúnaðurfyrir snjalla stöflun.

Skissa

1. Mikil hreyfanleiki og sveigjanleiki

Gúmmídekk leyfa frjálsa hreyfingu(ólíkt járnbrautakrönum-festum).

Hægt að flytja auðveldlega í mismunandi garðshluta.

Hentar fyrirfjölnota útstöðvar.-með breyttu skipulagi.

2. Rými skilvirkni og mikil stöflun

Getur stafla ílátumallt að 5-hár (1-yfir-4)eða meira.

Hámarkargeymsluþéttleiki í garði(tilvalið fyrir þéttar hafnir).

Handföng20 feta, 40 feta, 45 feta og háir-teningagámar.

3. Lægri innviðakostnaður

Engin þörf áteina eða fastar teinar(ólíkt RMG).

Krefst aðeins amalbikað garðyfirborð(dregur úr uppsetningarkostnaði).

4. Fjölhæfur Power Options

Dísil-rafmagn(hefðbundið, mikil kraftur).

Rafmagns (E-RTG)með kapalspólu eða rafhlöðu (vistvænt-).

Hybrid RTG(sameinar dísel + rafhlöðu til eldsneytissparnaðar).

5. Rekstrarhagkvæmni

Hraðari meðhöndlun gáma enná til staflara eða lyftara.

Getur unnið íþröngar akreinará milli gámaraða.

Sjálfvirkni-tilbúin(fjarstýring, GPS staðsetning, andstæðingur-sveiflukerfi).

6. Minni umhverfisáhrif (E-RTGs & Hybrids)

Rafmagns RTGs framleiða núlllosun(tilvalið fyrir grænar hafnir).

Endurnýjunarhemlunendurheimtir orku við lækkun.

1. Hafnargámastöðvar

Stafla og stokka ílátí geymsluhúsum.

Flytja gáma á millivörubíla, lestir og STS krana.

2. Intermodal járnbrautum

Hleðsla/losun gámafrá lestum til vörubíla.

Tímabundin stöflun fyrir áframhaldandi flutning.

3. Depot & Logistics Hubs

Tóm gámageymslaog endurstillingu.

Meðhöndlun gáma íeinkaflutningastöðvar.

4. Tímabundin og farsímarekstur

Notað íneyðarflutninga(td hamfarahjálp).

Dreift ínýjar hafnarstækkunaráður en varanlegir innviðir eru byggðir.

5. Sjálfvirk & Smart Ports

Sjálfvirk RTG (A-RTG)með gervigreind-byggðri stöflunarfínstillingu.

Samþætt viðflugstöðvarstýrikerfi (TOS)til að fylgjast með-rauntíma.

1. Hönnunarstig: Ákvarða færibreytur kranans, svo sem hlutfallsálag, span og lyftihæð, í samræmi við þarfir viðskiptavinarins og vinnuumhverfi. Framkvæma nákvæma burðarvirkishönnun, þar með talið hágeisla, endageisla, krana, lyftibúnað osfrv., til að tryggja að hönnunin uppfylli öryggisstaðla og notkunarkröfur. Veldu viðeigandi efni í samræmi við hönnunina, venjulega há-styrkt stál til að tryggja stöðugleika og endingu uppbyggingarinnar.

2. Framleiðslustig: Undirbúið nauðsynleg hráefni og hlutar samkvæmt hönnunarteikningum. Skerið, beygðu og mótaðu stálið til að undirbúa burðarhluta eins og aðalbita og endabita. Soðið hina ýmsu íhluti og sett þá saman í heildarbyggingu. Þetta skref krefst tryggðs suðugæða til að tryggja styrk og stöðugleika.

3. Vinnsla: Vinnsla lykilhluta eins og mótora, gíra, legur o.fl. til að tryggja að stærð þeirra og nákvæmni standist kröfur. -Tæringarmeðhöndlun íhluta, svo sem málun og galvaniserun, eykur endingu og fagurfræði búnaðarins.

4. Uppsetning rafkerfis: Settu upp rafhluta eins og mótora, stýringar, rofa, skynjara og viðvörunarkerfi. Tengdu og tengdu snúrur til að tryggja eðlilega virkni rafkerfisins.

5. Samsetningaráfangi: Settu saman alla íhluti og kerfi í heild, tengdu lyftibúnað, kerruhlaupabúnað og stjórnkerfi. Framkvæma yfirgripsmikla skoðun á samansettum krana til að tryggja að allir íhlutir og kerfi virki rétt og framkvæma bráðabirgðakembiforrit.

6. Prófunarstig: Framkvæmdu truflanir á álagsprófi á krananum til að athuga styrkleika og stöðugleika burðarvirkis. Framkvæma kraftmikla prófun á krananum, þar á meðal prófanir á lyftingum, hreyfingu, hemlun og öðrum aðgerðum, til að tryggja að frammistaða hans uppfylli hönnunarkröfur. Athugaðu virkni öryggisbúnaðar, svo sem takmörkunarrofa, yfirálagsvörn osfrv., til að tryggja öryggi búnaðarins meðan á notkun stendur.

7. Gæðaeftirlit: Framkvæma gæðaeftirlit á hverjum hlekk í framleiðsluferlinu til að tryggja samræmi við iðnaðarstaðla og kröfur viðskiptavina. Skráðu ýmis gögn og skoðunarniðurstöður í framleiðsluferlinu til rekjanleika og greiningar í kjölfarið.

8. Afhending og uppsetning: Pakkaðu og undirbúið fullbúinn krana fyrir flutning til að tryggja að hann skemmist ekki við flutning. Sendu kranann á síðu viðskiptavinarins til uppsetningar og framkvæmdu-kembiforrit og samþykki á staðnum. Veittu viðskiptavinum rekstrarþjálfun til að tryggja að þeir séu færir í notkun og viðhaldi kranans.

Verkstæðissýn:

Fyrirtækið hefur sett upp skynsaman búnaðarstjórnunarvettvang og hefur sett upp 310 sett (sett) af meðhöndlunar- og suðuvélmennum. Eftir að áætluninni er lokið verða meira en 500 sett (sett) og mun nethlutfall búnaðar ná 95%. 32 suðulínur hafa verið teknar í notkun, 50 eru fyrirhugað að setja upp og sjálfvirknihlutfall allrar vörulínunnar hefur náð 85%.
