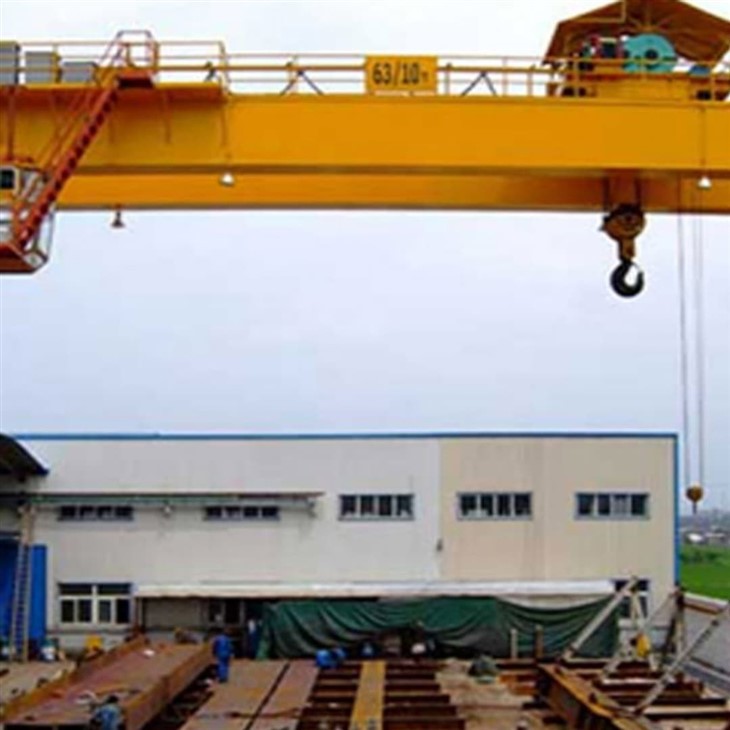

Notaði gantry krana fyrir málmspólur



Lykilatriði til að velja gantry krana fyrir málmspólur:

Hleðslugeta:Gakktu úr skugga um að kraninn geti séð um hámarksþyngd málmspólanna þinna.

Span og hæð:Mál kranans ætti að koma til móts við stærð spólanna og skipulag aðstöðunnar.

Hreyfanleiki:Ákveðið á milli fastra eða hreyfanlegra kranana á grundvelli rekstrarþarfa þinna.

Lyfta viðhengi:Sérhæfð viðhengi eins og c-hook eða spólustöng eru nauðsynleg til að meðhöndla vafninga á öruggan hátt.

Skilyrði og viðhaldssaga:Þegar litið er á notaða krana skaltu fara yfir viðhaldskýrslur þeirra og skoða slit.



Kjarnaíhlutir PLC, vél, legur, gírkassi, mótor, þrýstihylki, gír, dæla

Upprunastaður Henan, Kína

Ábyrgð 1 ár

Þyngd (kg) 30000 kg

Forrit forsteypt garður, byggingarstaður, vöruhús osfrv.

Vöruheiti 40 tonn straddle burðargúmmí þreytt stakur kranar

Tegund krana, stakur girder, tvöfaldur girder straddle burðarefni

Lyftu kröfur viðskiptavina

Stjórnunaraðferðastjórnun+fjarstýring

Lyftu getu 5 ~ 1200 tonn

Margfeldi stýrisstillinga fara beint, þversum ferðalögum, hringekjustýri osfrv.

Settu upp á staðnum og á netinu

Motor Famous vörumerki

Vinnustörf A3 ~ A5





Uppbygging kynslóða

Efni:Þungt stál.

Tegund:Venjulega tvöfaldur gír eða ramma af kassa til að takast á við mikla þyngd málmspólna.

Tilgangur:Myndar ramma kranans og dreifir álaginu.

Hífandi vélbúnaður

Vélknúið lyftu:Venjulega rafmagns vír reipi lyftu til að lyfta vafningum.

Hraðastjórnun:Oft búin með breytilegum tíðni drifum (VFD) til að slétta\/lækka.

Hleðslugeta:Metið fyrir hámarksþyngd vafninga (td 20–50 tonn eða meira).

Vagnakerfi

Ferðalög:Hreyfist hliðar meðfram aðal girðingu.

Burð:Lyftu og sérhæfð lyftiviðhengi.

Framkvæmdir:Styrkt til að styðja mikið álag og draga úr sveiflu.



3.ENDvagn

Endaflutningur er burðarvirki og vélræn samsetning sem staðsett er við endana á gírdýmisbólgu Kranans. Það hýsir hjól, drifbúnað og aðra hluti sem eru nauðsynlegir fyrir stöðugleika og í sumum tilvikum hreyfingu meðfram braut.

Íhlutir lokavagns: Hjólasamsetningar: Föst hjól: Styðjið þyngd mannvirkisins og viðheldur stöðugleika.

2. Drifbúnaður (valfrjálst fyrir kyrrstæðar uppsetningar): Inniheldur mótora, gírkassa og tengikerfi. Notað fyrir krana sem hafa takmarkað eða stjórnað lárétta hreyfingu meðfram teinum.

3. Legur: Leyfa sléttan og núningslausan hjól snúning. Hönnuð fyrir mikið álag og langan þjónustulíf, ramma: öflug, stíf uppbygging sem tengir hjólin og styður girðuna. Tæmt smíðað úr hástyrkri stáli.

4. Járnbrautaklemmur (valfrjálst): Klemmur eða læsingarkerfi til að festa kranann á sínum stað. Öryggislegt fyrir öryggi í útivistum eða vindasömum aðstæðum.



4.Crane ferðakerfi

Lykilþættir aksturskerfisins á ferðakerfi: Rafmótorar: Veittu kraftinn til hreyfingar. Gerðarboxar: Stjórna hraðanum og togi mótoranna. Hjól og teinar: Hjól eru fest við grunn gantry fótanna eða á vagn. Þeir eru venjulega gerðir úr hástyrkri stáli til að takast á við þungt álag. Ferðir eru festar á jörðu eða geisla og leiðbeina hjólunum fyrir sléttar ferðalög.

Hemlakerfi: Rafsegul- eða vélrænni bremsur tryggja stöðugleika með því að koma í veg fyrir óæskilega hreyfingu þegar kyrrstæðar eru.

Tegundir ferðakerfa, hreyfing á kynslóð: Öll uppbygging kranaþurrkunarinnar færist meðfram fastri járnbrautakerfi. TROLLEY hreyfing: Vagn sem er búinn lyftu ferðast lárétt meðfram geisla (krossferð) á meðan gantrið er kyrr.

Öryggisbúnaður: Tæki gegn árekstri: koma í veg fyrir slysni áhrif milli krana eða mannvirkja. Tímamörk: Tryggja örugga stöðvun á endapunktum.

Ábendingar um viðhald, skoðaðu hjól og teinar reglulega til slits og röðunar. Sprengdu hlutina til að tryggja slétta notkun. Athugaðu rafkerfið fyrir galla eða skemmdir.



5. Ferðakerfi

1. Vervagnramminn: öflug stálbygging sem er hönnuð til að styðja við lyftu og meðhöndla mikið álag. Það tengir alla hluti vagnakerfisins. Hjól: Vagninn er búinn hjólum (venjulega fjórum eða fleiri), sem keyra meðfram flansi gantrygeislans eða sérstaka braut. Hjól eru venjulega úr hástyrknum stáli og geta verið látlaus, flanged eða gróin, háð járnbrautarhönnun eða geislunarhönnun.

2. Rafmótor: knýr hreyfingu vagnsins. Mótorar eru oft búnir með breytilegum tíðni drifum (VFD) fyrir slétta hröðun og hraðaminnkun. Gearbox: Breytir snúningshraða mótorsins í æskilegt tog og hraða til að færa vagninn.

3. Stofnað með: Hengiskraut: Hlerunarstýring stöðvuð frá krananum. REMOTE CONTROL: Þráðlaus notkun með útvarpsbylgjum.

Stjórnun skála: Fyrir stærri krana er heimilt að veita skála rekstraraðila.

4. Bekkjakerfi: Inniheldur vélræna eða rafsegulbremsur til að stoppa og halda vagninum á sínum stað. Bremsur taka sjálfkrafa þátt þegar afl er skorin eða þegar vagninn er kyrrstæður.



Kranahjól

Lykilatriði í kranahjólum; Efni: Venjulega úr hástyrkri stáli eða álfelgum efnum til að standast mikið álag og standast slitaeiningarefni eru kolefnisstál, fölsuð stál eða hitameðhöndlað stál til að auka endingu.

Hönnun: Flat hjól: Notað til flats teinar, sem gerir kleift að sveigja hliðarhreyfingu. Flæddu hjól: eru með flans á annarri hliðinni til að koma í veg fyrir afköst og viðhalda röðun við járnbrautina.

Tread Profile: Hannað til að dreifa álaginu jafnt og draga úr sliti. MIKLUN: mismunandi eftir stærð og afkastagetu kranans. Key breytur innihalda hjólþvermál, breidd á braut og flansþykkt. Breyting: Fest á ása eða stokka, annað hvort beint eða með legum. Línur draga úr núningi og gera kleift sléttan snúning.

Kranakrókur

Lykilatriði í Crane Hooks Efni: Venjulega úr hástyrkjum eins og fölsuðum stáli eða álstáli.

Hönnun: Single Hook: Einföld, bein hönnun notuð við almenn lyftiverkefni. Tvíburi krókur: er með tvo prongs, notaðir til að koma jafnvægi á þyngri álag og draga úr streitu á hvern krók. Rotating Hook: Leyfir 360- gráðu snúning til að koma í veg fyrir að álagsstaðsetning. Sá snyrtibúnaður: Flestir kranakrókur fela í

Álagsgeta: er mjög mismunandi eftir hönnun og forriti krana.

Krókaform: C-HOOK: Notað til meðhöndlunar vafninga og sívalur álag.EYE HOOK: Er með hringlaga auga til að tryggja festingu við lyftuna eða keðjuna. Clevis krókur: Inniheldur U-laga clevis og pinna til að fá fljótt festingu.

Mótor

Lykilatriði í kranamótorum Mótorategundir: Kyrravökva örvunarvélar: Algengt er að nota fyrir endingu þeirra og lítið viðhald. Hugsanlegt til notkunar sem krefjast stöðugs hraða. Slipp hringi örvunar mótora: Notaður þar sem breytilegur hraði er nauðsynlegur, svo sem í lyftivakningum. Sviformyndir: Veittu nákvæma stjórnun, oft notuð í háþróuðum krana.

Kraftmat: er á bilinu nokkur kilowatt fyrir litla krana til hundruð kilowatt fyrir þungar iðnaðarkranar.

Hönnun: Skylduhringrás: Hannað fyrir hlé eða stöðuga notkun, allt eftir notkun. Sameining: Hágráða einangrun til að standast harkalegt iðnaðarumhverfi. Kæling: Búin kælikerfi (aðdáandi kæld eða fljótandi kæld) til að koma í veg fyrir ofhitnun.

Stjórnunareiginleikar: Vélar vinna oft með breytilegum tíðni drifum (VFD) eða mótorstýringum fyrir: hraðastýringu. Hröðun og hraðaminnkun. Minnkað orkunotkun.

Hljóð og ljósviðvörunarkerfi og takmörkunarrofi

Lykilatriði í viðvörunarkerfinu, heyranlegur viðvörun (hljóð) gefur frá sér hátt, aðgreint hljóð, svo sem sírenu eða suð, til að gera starfsmönnum viðvart. Tæmt virkjað við aðgerð á krana, álagshreyfingu eða í neyðartilvikum. Stuðningsstig: aðlagað til að tryggja heyrn yfir bakgrunnshljóð. Visual viðvörun (ljós); vernd er notuð.

Stjórn samþætting; virkjuð sjálfkrafa við sérstakar aðgerðir (td, hífandi, ferðast) eða handvirkt af rekstraraðilanum. Aften samþætt við önnur öryggiskerfi eins og skynjara gegn umhyggju. Aðgerðir viðvörunar viðvörunarkerfisins: VARNAÐUR starfsmanna þegar kraninn eða álagið er á hreyfingu.

Neyðartilvik: Auðkenndu galla, ofhleðsluskilyrði eða önnur neyðarástand. Viðhald ráðleggingar prófa reglulega hljóðstig og ljós sýnileika. Uppsetning slitna perur, LED eða hátalara. Réttur raflögn og tenging við stjórnkerfið.

Öryggisbúnaður

Ofhleðslutakmarkari

End STOP SUDDERS

Neyðarhemlar

Anti-Sway Systems

Takmarkaðu rofa (hífing, vagnaferðir, kranaferðir)



11. Stjórnunarstilling

1. Tegundir stjórnunarstillinga fyrir kyrrstæða krana, hengiskraut; Lýsing: Rekstraraðilinn notar hlerunarbúnað eða þráðlausa hengiskraut til að stjórna krananum úr öruggri fjarlægð.

2. Stjórnun skála; Lýsing: Rekstraraðilinn er staðsettur í stjórnskála sem er festur á kranann eða nálægt rekstrarstíg kranans: búnir með hnappa, stýripinna, pedali og stundum snertiskjái til að stjórna kranaaðgerðum.

3.

4. Sjálfvirk stjórnun (Sjálfvirk stjórn); Lýsing: Kraninn starfar samkvæmt fyrirfram forrituðum skipunum og röðum án þess að rekstraraðili íhlutun.components: Inniheldur skynjara, forritanlega rökstýringu (PLC) og stjórnunarhugbúnað sem stjórna aðgerðum kranans.



Teikning



Aðal tæknileg







1. 💰 Kostnaðarsparnaður

Meiriháttar kostur: Veruleg verðlækkun samanborið við nýjar krana (oft 30–70% ódýrari).

Leyfir minni eða meðalstórum aðgerðum að hafa efni á þungum búnaði.

2. 🏭 Byggt fyrir þungar, endurteknar lyftingar

Hannað tillyftu, snúðu og stöðu á öruggan háttÞungmálmspólar (sem eru þéttar og óþægilega lagaðar).

Oft þegar búin meðspólu-sértæk viðhengiEins og C-Hooks eða spólu grípur.

3. 🔄 Sannað áreiðanleiki

Margir notaðir kranar koma fráIðnaðarstillingarþar sem þeir voru vel viðhaldnir.

Þú færð búnað sem hefur veriðPrófað við raunverulegar aðstæðurog hefur þekkt árangur.

4. ⚙️ Styttri leiðartímar

Engir biðar mánuðir eftir tilbúningi notaðar krana eru venjulega í boðistrax.

Lágmarkar tafir verkefna eða niður í miðbæ.

5. 🛠️ Uppfærsla

Eldri kranar geta oft veriðendurtengdmeð:

Ný stjórnkerfi (eins og þráðlaus fjarstýringar)

Nútíma öryggisaðgerðir (andstæðingur-sveiflur, takmörk)

Uppfært lyftiviðhengi fyrir vafninga

6. 🧩 Þungar byggingar

Gantry kranar smíðaðir fyrir meðhöndlun málmspólu eru venjulegaof verkfræðilegt-Meant til síðustu áratugi.

Jafnvel eldri gerðir halda framúrskarandi uppbyggingu ef viðhaldið er á réttan hátt.

7. 📦 Fjölhæfni í meðhöndlun

Einn krani ræður viðMismunandi spólustærðir, efni (stál, ál) og stefnumörkun (lárétt eða lóðrétt).

Gagnlegt íVöruhús, Hafnir, Framleiðsluverslanir, ogstálmolar.

8. ♻️ Umhverfisvænt

Endurnýjun iðnaðarbúnaðar dregur úr efnisúrgangi og orkunotkun miðað við að byggja nýjan.





Forrit af marmara krana

A Marble Gantry Craneer mikið notað í atvinnugreinum sem höndlamarmara, granít og aðrar steinplötur. Hönnun þess gerir ráð fyrirÖrugg, skilvirk og nákvæm lyftingaf þungum steinefnum, sem gerir það að nauðsynlegu tæki í ýmsum forritum.

---

1. marmari og granít grjótnám 🏗️

🔹 notað tillyfta og flytja hráa steinblokkirdregið út úr grjótnámum.
🔹 hjálpar tilHleðsla og losunÞungar plötur á flutningabifreiðar.
🔹 búin meðTómarúmlyftarar eða klemmurTil að tryggja örugga meðhöndlun.

---

2. Steinsvinnsluverksmiðjur 🏭

🔹 hreyfistmarmara og granítplöturmilli mismunandi vinnslustöðva (klippa, fægja, frágang).
🔹 eykurskilvirkniÍ efnismeðferð, að draga úr handavinnu.
🔹 Dregur úr brot á hellameð andstæðingur-sveiflum og sléttum lyftingartækni.

---

3. Vöruhús og geymsluhús 📦

🔹 skipuleggurSteinplata í staflatil að auðvelda aðgang og dreifingu.
🔹 Hámarkar geymsluplássMeð því að virkja nákvæma stafla og sókn.
🔹 Járnbrautarfest eða gúmmíþreyttValkostir leyfa sveigjanleika í skipulagi geymslu garðsins.

---

4.. Byggingarstaðir 🏢

🔹 Lyftur og stöðurStórar marmara eða granítplöturnotað í byggingarverkefnum.
🔹 Nauðsynlegt fyrirHáhýsing klæðningOgGólfefni uppsetning.
🔹 tryggirÖrugg flutningur á brothætt steinefniá staðnum.

---

5. Logistics & flutningshafnir 🚢

🔹 MeðhöndlarHleðsla og losunaf marmaraplötum fráSkip, gámar og vörubílar.
🔹 virkar á skilvirkan hátt íhafnargeymslusvæðifyrir flutningur marmara í magn marmara.
🔹 dregur úrefnismeðferðartímiog bætir flutninga keðju.

---

6. Framleiðsla minnisvarða og skúlptúr 🗿

🔹 aðstoðar íhreyfing stórra steinblokkafyrir myndhöggvar og minnisvarða gerð.
🔹 tryggirnákvæm staðsetningaf plötum við útskurði og frágangsferli.
🔹 kemur í veg fyrir skemmdir áViðkvæm og hágæða steinverk.

---

Niðurstaða

A Marble Gantry Craneleikur aGagnrýnið hlutverk í steiniðnaðinum, bætaöryggi, skilvirkni og nákvæmnivið lyftingaraðgerðir. Hvort ígrjótnám, verksmiðjur, vöruhús eða byggingarstaðir, þessir kranar geraÞungur steinn meðhöndlun öruggari og hraðar.





1. Hönnunarstig: Ákvarðið færibreytur kranans, svo sem álag, spennu og lyftihæð, eftir þörfum viðskiptavinarins og vinnuumhverfi. Framkvæmdu ítarlega byggingarhönnun, þar með talið aðalgeisla, enda geisla, krana, lyftibúnað osfrv., Til að tryggja að hönnunin uppfylli öryggisstaðla og kröfur um notkun. Veldu viðeigandi efni í samræmi við hönnunina, venjulega hástyrkstál til að tryggja stöðugleika og endingu mannvirkisins.

2.. Framleiðslustig: Undirbúðu tilskilin hráefni og hluta í samræmi við hönnunarteikningarnar. Skerið, beygðu og mótaðu stálið til að útbúa burðarvirki eins og aðalgeislar og enda geislar. Soðið hina ýmsu íhluti og settu þá saman í heildarbyggingu. Þetta skref krefst tryggð suðu gæði til að tryggja styrk og stöðugleika.

3. Vinnsla: Vinnslu lykilhluta eins og mótorar, gíra, legur osfrv. Til að tryggja að stærð þeirra og nákvæmni uppfylli kröfurnar. Tæringarmeðferð á íhlutum, svo sem málun og galvaniserun, eykur endingu og fagurfræði búnaðarins.

4. Uppsetning rafkerfisins: Settu rafmagn íhluta eins og mótora, stýringar, rofa, skynjara og viðvörunarkerfi. Tengdu og vírstreng til að tryggja eðlilega notkun rafkerfisins.

5. Samsetningarstig: Settu saman alla íhluti og kerfi í heild, tengdu lyftibúnaðinn, vagnakerfi og stjórnkerfi. Framkvæma yfirgripsmikla skoðun á samsettum krana til að tryggja að allir íhlutir og kerfi virki sem skyldi og framkvæma forkeppni.

6. Prófunarstig: Framkvæmdu truflanir á álagsprófi á krananum til að kanna burðarstyrk og stöðugleika. Framkvæma kraftmikið próf á krananum, þar með talið prófanir á lyftingum, hreyfingu, hemlun og öðrum aðgerðum, til að tryggja að frammistaða hans uppfylli hönnunarkröfur. Athugaðu aðgerðir öryggisbúnaðar, svo sem takmörkunarrofa, ofhleðsluvernd osfrv., Til að tryggja öryggi búnaðarins meðan á notkun stendur.

7. Gæðaeftirlit: Framkvæmdu gæðaeftirlit á hverjum hlekk í framleiðsluferlinu til að tryggja samræmi við iðnaðarstaðla og kröfur viðskiptavina. Skráðu ýmsar niðurstöður gagna og skoðunar í framleiðsluferlinu fyrir síðari rekjanleika og greiningu.

8. Afhending og uppsetning: Pakkaðu og undirbúið lokið krana til flutninga til að tryggja að hann sé ekki skemmdur við flutning. Skila krananum á vefsíðu viðskiptavinarins til uppsetningar og framkvæma kembiforrit og samþykki á staðnum. Veittu viðskiptavinum rekstrarþjálfun til að tryggja að þeir séu vandvirkur í notkun og viðhaldi kranans.

Verkstæði Skoða:

Fyrirtækið hefur sett upp greindan búnaðastjórnunarvettvang og sett upp 310 sett (sett) af meðhöndlun og suðu vélmenni. Eftir að áætluninni er lokið verða meira en 500 sett (sett) og netkerfi búnaðarins mun ná 95%. 32 suðulínur hafa verið í notkun, 50 er áætlað að setja upp og sjálfvirkni alls vörulínunnar hefur náð 85%.
