Tvöfaldar geisla grípa í greipar fötu yfir höfuð krana

Lyftingargeta (þar á meðal Grab) 5 - 50 tonn (sérhannaðar að 100 tonn)
Span 10,5 m - 31,5 m
Lyfta hæð 6 m - 26 m
Vinnustörf (ISO\/FEM Standard) A5-A7 (miðlungs þung til þungarokkar)
Lyftuhraði 30 - 60 m\/mín (fer eftir afkastagetu)
Vagnaferðarhraði 20 - 40 m\/mín
Krana ferðarhraði 40 - 100 m\/mín.
Grípa tegund fjögurra reipi vélrænni grip \/ rafmagns vökva grip \/ appelsínu hýði grípur
Gríptu bindi 1 - 10 m³ (fer eftir efnisþéttleika)
Aflgjafa 380v 50Hz 3Phase (eða sérsniðin eftir þörfum)
Stjórnunarstilling skála \/ fjarstýring \/ Hengiskrautstýring
Hitastig svið -20 gráðu ~ +45 gráðu (sérstök hönnun fyrir mikinn kulda eða hita í boði)
Verndunargráðu IP54 - IP65 (rafmagnshlutar)
Hemlakerfi Rafsegul- eða vökvakemmdir
Stálbyggingarefni Hástyrkur byggingarstál (Q235B, Q345B)
Vélknúin tegund mjúk byrjun mótor \/ breytileg tíðni drif (VFD) valfrjáls

Tvöfaldar geislar grípa gripinn fötu yfir höfuð kranaíhluti
1.
Tveir sterkir brúarbelgir sem spanna flugbrautina, styðja vagninn og álagið.
2. Lokavagnar (endabílar)
Mannvirki fest við helstu girdingar sem gera krananum kleift að fara meðfram flugbrautarbrautunum.

3. Krabbagrengur
Farsímapallur sem keyrir meðfram brúarbeltunum; ber gripalyftunarbúnaðinn og mótora.
4. Grípa (grip) fötu
Aðal lyftibúnaðinn. Opnar\/lokar til að grípa eða losa laus lausu efni (sandur, kol, rusl osfrv.). Mismunandi gerðir: fjögurra reipi vélrænni gripa, rafmagns vökvagrip, clamshell gripa, appelsínu hýði.

5. Lyftibúnað
Samanstendur af því að lyfta mótorum, tromma, vír reipi og kippum til að hækka eða lækka gripinn. Nota má tvöfalda trommur við fjögurra reipi.
6. Vagnaferðakerfi
Mótor, gírkassi, hjól sem keyra krabbarvagninn lárétt meðfram girðunni.

7. Ferðakerfi krana
Mótor- og drifareiningar festar á endarbílum, sem leyfa fullan kranaferð meðfram byggingar teinum.

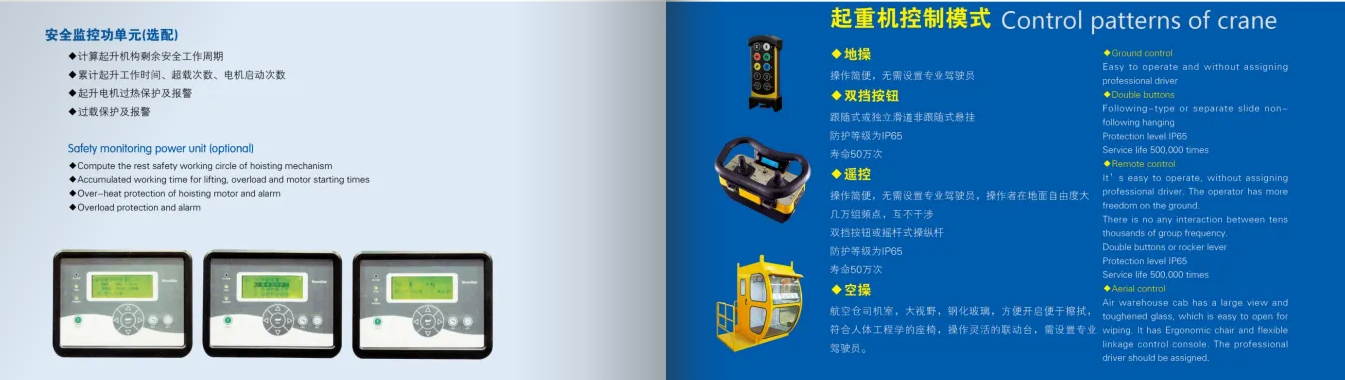

8. Skála ökumanns eða fjarstýringu
Aðgerðareiningin. Inniheldur stýripinna, hnappa, eftirlitsskjái til að fá opnun\/lokun, hífningu og krana\/vagnaferðalög.

9. Rafkerfi
Veitir öllum kerfum með Festoon kapalkerfi, snúruhjólum, stjórnborðum, takmörkunarrofa og rafvarnarkerfi.
10. Rafmagnskerfi
Orkuframboð með snúruhjólum, Festoon kerfum eða leiðara bars.

11. Stálbyggingargrunnur
Þungar stálgrindir til að tryggja styrk og stöðugleika við fullar álagsaðstæður.
12. Öryggisbúnaður
Takmarkar rofa, ofhleðsluvarnar, and-árekstur, neyðar stöðvunarkerfi, stýringu gegn sveiflum (valfrjálst).

.

13. Hemlakerfi
Raf-vökvakerfi eða rafsegulbremsur við lyftingar og ferðamyndir til að tryggja nákvæma stöðvun.
14. Buffarar og lokastopp
Öryggisbuffar á krana og vagn endar til að taka á sig áhrif og koma í veg fyrir vélrænni skemmdir.

Teikning

Aðal tæknileg

Framleiðsluaðferðin fyrir 50- ton tvöfalt geisla yfir höfuð felur í sér nokkur lykilstig, frá hönnun til lokaprófana. Hér að neðan er skref-fyrir-skref yfirlit yfir dæmigerða framleiðsluferlið:

1. Hönnun og verkfræði
Kröfugreining: Ákveðið forskriftir viðskiptavina (Span, lyftihæð, skylduferli, aflgjafa osfrv.).

CAD líkan: Búðu til 3D líkön og nákvæmar teikningar fyrir burðarvirki og vélrænni hluti.

Útreikningar álags: Staðfestu styrk, sveigju og stöðugleika undir kraftmiklum\/kyrrstöðu.

Fylgni reglugerðar: Tryggja að fylgja stöðlum (ISO, FEM, DIN, ANSI eða CMAA).

2. Efni innkaup
Helstu geislar: Stálplötur (Q235B\/Q345B) fyrir soðna kassabelti eða valsaða hluta.

Lokavagnar: Framleitt úr stálsniðum fyrir stífni.

Hoist & Trolley: Innkaup eða framleiðsla íhlutir (gírkassi, mótor, vír reipi, krókar, bremsur).

Rafmagns: mótorar, stjórnborð, hátíðir\/snúruhjól, takmarka rofa.

3. Framleiðsla aðalhluta
A. Tvöfaldur gírframleiðsla
Skurður og suðu: Stálplötur eru klipptar (leysir\/plasma) og soðnar í kassagöngur.

Greiling: streitueldur til að koma í veg fyrir röskun.

Vinnsla: Borunarholur fyrir tengingar og vinnsluflöt.

B. Lokavagnar
Samsetning: Hjól, stuðpúðar og drifbúnað eru fest.

Jöfnun: Tryggja samhliða lög fyrir slétta hreyfingu.

C. Hoist & Trolley
Samsetning: Gírkassi, mótor, tromma og bremsukerfi eru samþætt.

Hleðsluprófun: Forprófun á lyftibúnaði.

4. Yfirborðsmeðferð
Skot sprenging: Hreint yfirborð fyrir viðloðun málningar.

Grunnur og málverk: andstæðingur-tæringarhúðun (epoxý\/sink-ríkur).

5. Uppsetning rafkerfisins
Raflagnir: Settu upp afl\/merkjasnúrur meðfram kranabrúnum.

Stjórnborð: Passaðu VFDS (fyrir breytilegan hraða), ofhleðsluhlífar og PLC (ef sjálfvirkir).

Öryggisbúnaður: Takmarkaðu rofa, neyðarstöðvum og ofhleðsluvernd.

6. Samsetning og samþætting
Reisn: Girders eru sameinaðir til að ljúka vögnum; Vagn og lyftu eru fest.

Jöfnun: Gakktu úr skugga um hliðstæða hjóls og járnbrautargreiðslu.

Smurning: Berðu fitu á gíra, legur og hreyfanlegan hluta.

7. Próf og skoðun
A. Samþykktarpróf verksmiðju (fita)
Prófun án álags: Hlaupa vagn\/lyftu yfir fullan spennu á öllum hraða.

Hleðslupróf:

Static próf: 125% metið álag (50 tonn → 62,5 tonn) í 10 mínútur.

Dynamic próf: 110% álag (55 tonn) með endurteknum lyftum\/hreyfingum.

Öryggiseftirlit: Staðfestu bremsur, takmörkunarrofa og neyðarstopp.

B. Endanleg skoðun
Dimmental nákvæmni, suðu gæði og rafmagnsöryggi.

8. í sundur og umbúðir
Merkingar: Merkingarhlutar til að auðvelda samsetningu á staðnum.

Vörn: Vatnsheldur umbúðir til flutninga.

9. Uppsetning og gangsetning á staðnum
Járnbrautarsamsetning: Gakktu úr skugga um að flugbrautar teinar séu jafnar og samsíða.

Settu saman: reisa belg, setja rafmagn og kvarða.

Lokaprófun: Endurtaktu álagspróf undir eftirliti viðskiptavina.

10. Skjöl og afhending
Handbækur: Notkun, viðhald og handbækur.

Vottorð: Prófaskýrslur, efnisvottanir og samræmi skjöl.

Verkstæði Skoða:

Fyrirtækið hefur sett upp greindan búnaðastjórnunarvettvang og sett upp 310 sett (sett) af meðhöndlun og suðu vélmenni. Eftir að áætluninni er lokið verða meira en 500 sett (sett) og netkerfi búnaðarins mun ná 95%. 32 suðulínur hafa verið í notkun, 50 er áætlað að setja upp og sjálfvirkni alls vörulínunnar hefur náð 85%.
