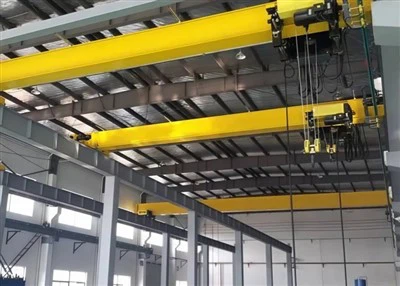

EOT Crane Hoist

EOT (rafmagns kostnaður á ferð) krana lyftu er nauðsynlegur lyftibúnað sem er hannaður fyrir iðnaðarforrit. Það er notað til að lyfta, lækka og færa mikið álag á öruggan og skilvirkan hátt í ýmsum atvinnugreinum eins og framleiðslu, smíði, flutningum og skipasmíði. Lyftið er fest á loftkranakerfi og gegnir lykilhlutverki í meðhöndlun efnisins, hámarkar verkflæði og eykur framleiðni.

EOT kranaheitar eru þekktir fyrir mikla endingu, slétta notkun og háþróaða öryggisaðgerðir. Með ýmsum gerðum í boði, þar á meðal vír reipi lyftur, keðjuhúð, sprengingarþéttum lyftum og lágum lofthitum, koma þeir til móts við fjölbreyttar kröfur um lyftingar.
Búnaðurinn hefur einkenni mikils skilvirkni, öryggis og endingu og getur uppfyllt kröfur mismunandi vinnuumhverfis og álags. Advanced Control System þess, sterkur álagsgeta og greindur aðgerðarstilling gerir það að ómissandi búnaði til að meðhöndla efni í nútíma iðnaðarframleiðslu.

Kjarnahluta vél, mótor, gír

Upprunastaður Henan, Kína

Ábyrgð 2 ár

Þyngd (kg) 1550 kg

Lyftu getu 16 tonn

Lyftibúnaður Evrópa tegundar lyftu

Lyftuhraði 0. 8\/5m\/mín

Iðnaðarspenna 380v50hz3p eða kröfur viðskiptavina

Stjórnunaraðferð Hengiskraut+fjarstýring (sérsniðin)

Vinnustörf A5

Vinnandi hitastig -25 ~ +40 gráðu

Umsóknarverksmiðja\/vörugeymsla\/vöruflutningagarður

Litar kröfur viðskiptavina

1. Main geisla

1) Aðalgeisli EOT (rafmagns kostnaður sem ferðast) kranahyftu er mikilvægur burðarvirki sem styður lyftuna og gerir kleift að meðhöndla örugga og skilvirka efnis. Það myndar burðarás kranakerfisins, tryggir stöðugleika, burðargetu og slétta hreyfingu lyftarinnar meðfram spennunni.

2) Hönnuð fyrir mikinn styrk, endingu og nákvæmni, aðalgeislinn gegnir mikilvægu hlutverki í iðnaðarlyftingarforritum, þar á meðal framleiðslu, stálmolum, skipasmíðastöðum, vöruhúsum og byggingarstöðum. Gerð aðalgeislans sem notuð er veltur á kranastillingunni, þar með talið einstaka, tvöfaldri frumkvöðli og kassategund.

3) Aðal geisla EoT krana lyftu er grundvallarþáttur sem tryggir uppbyggingu heiðarleika, skilvirkni í rekstri og lyftiöryggi. Með sérhannaðar valkosti, hástyrk efni og nákvæmni verkfræði, eru helstu geislar okkar hannaðir til að mæta krefjandi þörfum ýmissa atvinnugreina.

2. Lyftingarkerfi

1) Það er hannað fyrir mikla afköst, nákvæmni og öryggi, sem tryggir slétta hreyfingu þungra hluta í iðnaðarframkvæmdum eins og framleiðslu, skipasmíði, vöruhúsum, smíði og stálverksmiðjum.

2) Lyftiskerfið samanstendur af nokkrum lykilþáttum, þar á meðal rafmótor, vír reipi eða keðju, trommu, gírkassa, bremsum og lyfti króknum, sem allir vinna saman að því að veita áreiðanlega og stjórnaða lyftingaraðgerð.
3) Lyftikerfi EOT krana lyftu er mikilvægur þáttur sem ákvarðar skilvirkni, öryggi og áreiðanleika iðnaðarlyftingarrekstrar. Með háþróaðri mótor tækni, hástyrk efni og greindur öryggiseiginleikar veita lyfti kerfin okkar framúrskarandi afköst í krefjandi vinnuumhverfi.

3.ENDvagn

1) Lokavagn EOT (rafmagns kostnaðar sem ferðast) krana lyftu er áríðandi burðarvirki og vélrænni hluti sem styður aðalgeislann og gerir krananum kleift að fara meðfram flugbrautarbrautunum. Það gegnir lykilhlutverki við að tryggja slétt, stöðugt og skilvirkt ferðalög kranans yfir vinnusvæðinu.

2) Hannað fyrir endingu, nákvæmni og burðargetu, samanstendur endarvagninn af hástyrkjum stálbyggingum, drifmótorum, hjólum og stuðpúðum. Það er fáanlegt í ýmsum stillingum, þar á meðal einstökum, tvöföldum stýringu og sérsniðnum hönnun, til að mæta mismunandi iðnaðarforritum.
3) Lokavagninn er mikilvægur þáttur í EOT krana lyftu, sem veitir slétta hreyfingu, álagsstöðugleika og áreiðanlegan afköst. Með hástyrkjum, nákvæmni verkfræði og háþróuðum öryggisaðgerðum eru lokar okkar smíðaðir fyrir þungar iðnaðar.

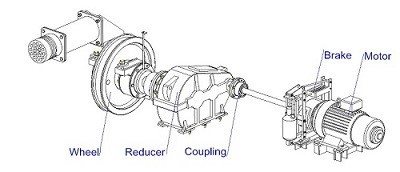

4.Crane ferðakerfi

1) Ferðakerfið á krananum er lykilatriði í EOT (rafmagns kostnaði sem ferðast) krana lyftu, sem ber ábyrgð á lárétta hreyfingu kranans meðfram flugbrautargeislunum. Þessi fyrirkomulag gerir krananum kleift að flytja mikið álag á skilvirkan og örugglega á afmörkuðu vinnusvæði, svo sem verksmiðjum, vöruhúsum, stálverksmiðjum, skipasmíðastöðum og byggingarstöðum.

2) Hönnuð fyrir slétta notkun, nákvæmni stjórn og mikla endingu samanstendur ferðabúnaðurinn af drifmótorum, gírlækkun, hjólum og öryggisbúnaði, sem tryggir stöðugar og stjórnaðar hreyfingar meðfram teinunum.
3) Ferðakerfið í krana í EOT krana lyftu er mikilvægt kerfi sem tryggir nákvæma, örugga og skilvirka hreyfingu mikils álags. Með háþróaðri mótor tækni, hástyrk efni og greindur öryggisaðgerðir eru ferðakerfi okkar byggð fyrir afkastamikil iðnaðarforrit.

5. Ferðakerfi

1) Vagninn ferðakerfi EOT (rafmagns kostnaðar sem ferðast) krana lyftu er ábyrgt fyrir láréttri hreyfingu lyftarinnar meðfram aðalbrúa. Þetta kerfi tryggir slétt, nákvæm og skilvirka meðhöndlun álags, sem gerir lyftingunni kleift að staðsetja þung efni nákvæmlega innan vinnusvæðis kranans.

2) Hannað með hágæða íhlutum eins og drifmótorum, gírlækkunum, hjólum, bremsum og öryggisbúnaði, bætir vagnakerfið afköst, öryggi og langlífi kranakerfisins. Það er mikið notað í framleiðslu, vöruhúsum, stálverksmiðjum, skipasmíðastöðum og byggingarstöðum.
3) Ferðakerfið í vagninum er mikilvægur hluti af EOT krana lyftu, sem veitir slétta, nákvæma og áreiðanlega hreyfingu fyrir skilvirka meðhöndlun efnis. Með hástyrkjum, háþróaðri mótor tækni og greindur öryggiseiginleikum eru vagnakerfið okkar hannað fyrir afkastamikil iðnaðarforrit.

6.Crane hjól

Lykilþættir kranahjóla samsetningar
1) Hjól líkama
Búið til úr hertu, hitameðhöndluðu stáli fyrir mikinn styrk og endingu.
Hannað með nákvæmni vinnslu fyrir slétta veltingu og lágmarks núning.
2) legur og ás
Notar sjálfsmurandi eða innsiglaða legur til að draga úr viðhaldi.
Tryggir sléttan snúning og dreifingu álags.
3) Hjólaskaft \/ ásfesting
Tengir hjólið við endavagninn eða vagnargrindina.
Hannað til að auðvelda uppsetningu og viðhald.
4) Hitameðferð og yfirborðshúð
Innleiðsla herti fyrir auka endingu og slitþol.
Valfrjáls tæringarþolin húðun fyrir rakt eða efnafræðilegt umhverfi.

7.Crane Hook

Forrit af kranakrókum
1) Framleiðsla og samsetning - Lyftir vélum, hráefni og íhlutum í iðnaðarframleiðslu.
2) Stál- og málmvinnsla - Notað til að lyfta stálspólum, plötum, billets og öðrum þungmálmum.
3) Skipasmíðastarfsemi og hafnaraðgerðir - Meðhöndlar þunga skip íhluta og stóran farm.
4) Vörugeymsla og flutninga - nauðsynleg til að flytja birgða, ​​pakka og búnað.
5) Framkvæmdir og innviðir-Lyftir byggingarefni og þungum vélum á staðnum.

8.Motor

Eiginleikar EOT Crane Hountors
1) Mikil afköst - Hannað til að búa til verulegan kraft til að takast á við mikið álag og miklar kröfur um tog.
2) Endingu - Byggt til að þola stöðugan rekstur í krefjandi umhverfi með miklum aðstæðum eins og titringi, háum hitastigi og útsetningu fyrir ryki.
3) Skilvirk orkunotkun-Aðgerðir eins og breytileg tíðni drif (VFD) og vafningar í mikilli skilvirkni draga úr orkukostnaði.
4) Slétt notkun - veitir slétta hröðun og hraðaminnkun, dregur úr vélrænni slit á kranakerfinu.
5) Áreiðanleiki og öryggi - búið ofhleðsluvernd, varmavernd og hemlakerfi til að auka öryggi og koma í veg fyrir bilun.

.

9.Sound og Light Alarm System & Limit Switch

1) Hljóð og ljós viðvörunarkerfi
Tilgangur
Hljóð- og ljósviðvörunarkerfið er hannað til að veita skýrar, tafarlausar viðvaranir um ýmsar kranastarfsemi, óeðlilegar aðstæður eða hugsanlegar hættur. Þessar viðvaranir eru venjulega virkjar með sérstökum kranaaðgerðum eða stöðuskilyrðum, svo sem:
Ofhleðsla eða offramleiðsla
Lok ferðasviðs fyrir kranann eða lyftuna
Neyðarstöðvunarvirkjun
Viðhaldsviðvaranir eða bilanir
Þetta kerfi hjálpar til við að láta rekstraraðila og starfsmenn viðvart um núverandi stöðu krana, koma í veg fyrir slys og tryggja rekstraröryggi.
2) Takmarkaðu rofa
Tilgangur
Limit Switch er öryggistæki sett upp á krananum eða lyftu til að takmarka hreyfingu kranans innan ákveðinna öruggra marka. Það kemur í veg fyrir offramleiðslu, sem gæti leitt til vélrænna tjóns eða slysa.
Takmörkunarrofar eru notaðir til að fylgjast með staðsetningu ferðakerfa kranans (lyftu, vagn og brú) og eru virkjaðir þegar kraninn nær lok ferðabilsins eða fer yfir ákveðinn punkt. Þegar kveikt er á mun takmörk rofinn skera afl í mótorinn og stöðva frekari hreyfingu.

10. Öryggisbúnaður

1) Ofhleðsluverndartæki
Tilgangur: Verndar kranahitann frá því að lyfta álagi út fyrir metinn afkastagetu og koma í veg fyrir skemmdir á mótor, uppbyggingu og öðrum íhlutum.
2) Neyðarstopphnappur
Tilgangur: gerir rekstraraðilanum kleift að stöðva allar kranahreyfingar strax ef neyðarástand er að ræða.
3) Takmarkar rofa
Tilgangur: kemur í veg fyrir að kraninn fari fram úr öruggum rekstrarmörkum.
4) Kranastærðarmörk
Tilgangur: Fylgist með álagsstund kranans og tryggir að það fari ekki yfir örugg mörk.
5) Lyftubremsukerfi
Tilgangur: Veitir stjórnað stöðvun og heldur álaginu á öruggan hátt þegar kraninn er aðgerðalaus.
6) Öryggi kranakróksins
Tilgangur: Tryggir að krókurinn sé áfram örugglega festur við álagið við lyftingaraðgerðir.

11. Stjórnunarstilling

1) Hengisstjórn (hlerunarbúnað)
Lýsing: Hengiskerfi stjórnkerfisins er hefðbundin og víðtækasta aðferð til að stjórna EOT krana. Það samanstendur af hlerunarbúnaði handfesta sem gerir rekstraraðilanum kleift að stjórna hreyfingum kranans.
2) Fjarstýring útvarps (þráðlaus stjórn)
Lýsing: Útvarp fjarstýringarkerfisins gerir rekstraraðilum kleift að stjórna krananum úr fjarlægð með þráðlausum sendi og bjóða upp á meira frelsi til hreyfingar og sveigjanleika.
3) Stjórnun skála (rekstrarskála)
Lýsing: Í stjórnunarstillingu skála notar kranastjórinn handvirk stjórntæki staðsett í kranaskála sem venjulega er festur á kranabrúna. Þetta kerfi er oftast notað í stærri EOT krana eða forritum sem krefjast mikillar nákvæmni.
4) Fjarstýring með myndavél (sjónstýring)
Lýsing: Þetta kerfi sameinar fjarstýringu útvarps við myndavélartækni til að gera rekstraraðilum kleift að stjórna krananum úr öruggri fjarlægð en fylgjast með álaginu og umhverfi með myndbandstraumum.
5) Sjálfvirk stjórnun (forritanleg rökstýring - PLC)
Lýsing: Í sumum tilvikum geta EOT kranar verið með sjálfvirk stjórnkerfi sem gera kleift að forforritaðar eða sjálfvirkar kranahreyfingar byggðar á sérstökum breytum eða kröfum. Þessi háttur er tilvalinn fyrir endurtekin verkefni eða þar sem þörf er á lágmarks afskiptum manna.

12.Sketch

Aðal tæknileg

1. Hár lyftigeta
Aukin skilvirkni: gerir kleift að hreyfa sig stór álag sem annars myndi krefjast margra handvirkra viðleitni eða minni krana.
Fjölhæfni: Ræður við ýmsar tegundir efna, þar með talið búnað, vélar, hráefni og fullunnar vörur.
2. Svæði skilvirkni
Notar lóðrétt rými: Tilvalið fyrir vöruhús eða framleiðsluverksmiðjur með takmarkað jarðrými.
Fínstillir vinnusvæði: losar um pláss á jörðu niðri fyrir aðrar aðgerðir, bætir vinnuflæði og geymslugetu.
3. Rannsóknarstjórn
Minni hætta á tjóni: býður upp á sléttari stjórn, dregur úr hættu á að skemma viðkvæm efni.
Bætt öryggi: Nákvæmni í staðsetningu álags dregur úr líkum á slysum eða villum í lyftunarferlinu.
4. Aukin framleiðni
Hröð aðgerðir: EOT kranar framkvæma verkefni mun hraðar en handavinnu eða annars konar lyftibúnað, bæta heildar framleiðni.
Sjálfvirkni möguleiki: Með samþættingu sjálfvirkra stjórnkerfa geta kranar keyrt með lágmarks inntak rekstraraðila, dregið úr niðursveiflu og hámarkað framleiðsla.
5. Flexibility í rekstri
Sérsniðin hönnun: Hægt er að sníða kranann að því að passa sérstakar rekstrarþarfir, svo sem breytilegar lyftingarhæðir, hraða og stjórnunaraðferðir (Hengisstýring, Radio Remote eða sjálfvirk kerfi).
Aðlagast mismunandi forritum: Hentar vel fyrir fjölbreytt verkefni, allt frá því að lyfta litlum hlutum til að flytja stóran iðnaðarbúnað.

1. Framleiðsluiðnaður
Samsetningarlínur: Notað til að flytja þunga hluta meðan á samsetningu stóra véla eða búnaðar stendur.
Viðhald véla: EOT kranar eru notaðir til að lyfta og færa vélar til viðhalds eða viðgerðar.
Efni meðhöndlun: auðveldar hreyfingu hráefna eins og stálspólna, málmplötur og framleiddar hluta í framleiðslu plöntur.
2. Byggingariðnaður
Uppbyggingarlyftingar: Að flytja stóra stálgeislar, steypuplötur og burðarvirki til byggingarframkvæmda.
Efnisgeymsla: Lyfja byggingarefni í hækkuð gólf bygginga í smíðum.
Þungar búnaðarhreyfingar: Notað til að lyfta þungum smíði, búnaði og verkfærum umhverfis byggingarstaðinn.
3. Kynnir plöntur
Uppsetning og viðhald hverflum: EOT kranar eru notaðir til að setja upp, skipta um og viðhalda hverfla og rafala.
Kol og eldsneytismeðferð: Notað til að lyfta og flytja eldsneyti eða kol í kötlara eða geymslusíló.
Fyrirbyggjandi viðhald: Lyf eru notaðir til að lyfta og flytja þunga viðhaldsbúnað eða hluta í virkjunum.
4. Steel and Metal Industries
Steypu og smíða: Kranar eru notaðir til að lyfta bráðnum málmílátum, ingots eða billets í smiðjuferlinu.
Meðhöndlun stáls: Hreyfing stórra stálspólna, plötum eða geisla meðan á framleiðslu- og frágangsstigum stendur.
Málmframleiðsla: lyfta og setja málmíhluti í framleiðslu eða suðuaðgerðir.
5. Vörum og dreifingarmiðstöðvum
Hleðsla og losun: Kranar eru notaðir til að hlaða og afferma vörur frá vörubílum, gámum eða geymsluplötum.
Geymslukerfi: Að flytja stóra bretti eða kassa í háar hillur í fjölstigs vöruhúsum.
Birgðastjórnun: auðveldar meðhöndlun magnbirgða, ​​þ.mt stórar eða þungir hlutir.
6. HJÁLFSTÆÐI OG hafnir
Meðhöndlun farms: Hleðsla og losun þunga farm frá skipum við hafnarstöðvar.
Viðhald skips: Lyftu hlutum eða búnaði til skipasmíða og viðgerðar.
Gámahreyfing: Flutningsflutningaílát og magnefni við bryggjur.

1. Hönnun og verkfræði: Fyrsti áfangi kranaframleiðslunnar er hönnunar- og verkfræðiferlið. Forskriftir fyrir EoT krana lyftuna eru ákvörðuð út frá kröfum viðskiptavinarins, svo sem lyftigetu, spennu, hæð lyftu, rekstrarumhverfi og öryggiseiginleika.
2. Material innkaup: Þegar hönnuninni er lokið eru nauðsynleg hráefni og íhlutir aflað. Efnin sem notuð eru eru venjulega stál, álstál og önnur öflug efni fyrir uppbyggingu kranans, ásamt sérhæfðum íhlutum eins og mótorum, rafmagnshlutum, lyftum og stjórnkerfi.
3. Klippt og vinnsla: Hráefnin, svo sem stálplötur og stangir, eru skorin og unnin að nauðsynlegum víddum fyrir ramma kranans, geislar og aðra hluti.
4. Samsetning aðal kranabyggingarinnar: Þegar hlutirnir eru búnir er næsta skref að setja saman aðalskipulag kranans, þar á meðal Girder (aðalgeislinn), endavagnar og aðrir íhlutir.
5. Framleiðsla fyrir vélbúnað: Lífunarkerfið er mikilvægur þáttur í EOT krananum og tilbúningur hans felur í sér samsetningu mótors, gírkassa, trommu, krókar og vír reipi.
6. TROLLEY OG END CORDIATH Assembly: Vagninn og endavagnarnir eru hluti af getu kranans til að færa lyftuna meðfram geisla kranans.
7. Rafmagns- og stjórnkerfi rafrænna og stjórnkerfis: Rafmagns- og stjórnkerfi kranans eru nauðsynleg fyrir notkun hans. Þetta skref felur í sér uppsetningu stjórnborðs, raflögn og öryggisbúnaðar.
8. Prófun og gæðatrygging: Þegar kraninn er settur saman er strangt próf framkvæmt til að tryggja að allir íhlutir virki á réttan hátt og kraninn uppfylli öryggis- og rekstrarstaðla.

Verkstæði Skoða:

Fyrirtækið hefur sett upp greindan búnaðastjórnunarvettvang og sett upp 310 sett (sett) af meðhöndlun og suðu vélmenni. Eftir að áætluninni er lokið verða meira en 500 sett (sett) og netkerfi búnaðarins mun ná 95%. 32 suðulínur hafa verið í notkun, 50 er áætlað að setja upp og sjálfvirkni alls vörulínunnar hefur náð 85%.
