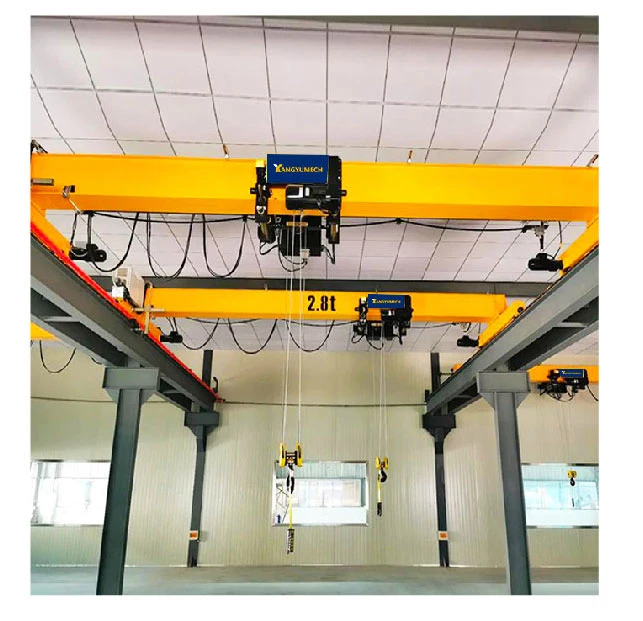

FEM Standard Bridge Crane



1. Aðalhleðsla-Bearíhlutir

(A) Einbreiður (brúarbjálki)

Efni:Há-gæðiS355JR stál(samkvæmt EN 10025).

Hönnun:

Kassabelti(soðið smíði, FEM 9.511 samhæft).

Rúllað I-geisla(fyrir léttari-vinnukrana).

Sveigjumörk:Minna en eða jafnt ogSpönn/700undir nafnálagi (FEM 9.755).

Suðustaðlar:EN 1090 (CE-vottuð suðuaðferðir).



(B) Lokavagnar (enda vörubílar)

Hjólastilling:

Eitt-hjól (FEM 1Am - léttur akstur).

Tvöfalt-hjól (FEM 1Bm/2m - miðlungs/þungt).

Hjólefni:Svikið stál eðanylon-húðuð(til að draga úr hávaða).

Drifbúnaður:

Gírmótor (FEM 1.001 skylda-einkunn).

Bremsur (halda tog Stærra en eða jafnt og 1,5 x SWL).

2. Lyftibúnaður (lyfta og kerra)

(A) Rafmagnshásing (FEM-flokkað)

Tegundir:

Keðjuhásing (FEM 1Am-1Bm, minna en eða jafnt og 5 tonn).

Vírahásing (FEM 1Bm-2m, allt að 20 tonn).

Helstu FEM kröfur:

Vinnutímaeinkunn (FEM 1.001).

Ofhleðsluvörn (110% skera-af).

Hitavörn (mótoröryggi).



(B) Vagn (krossferðaeining)

Drifkerfi:

Gírmótor (FEM-flokkaður).

Takmörkunarrofar (FEM 9.683 samhæfðir).

Hjólastilling:Kemur í veg fyrir slit á járnbrautum (FEM 9.511).

3. Flugbrautarkerfi (stoðbygging)

Flugbrautargeislar:

EN 10025 stál(S235JR/S355JR).

Sveigjumörk:Minna en eða jafnt ogSpönn/600(FEM 9.755).

Tegund járnbrautar:

A45/A55 kranateinar (DIN 536).

Ferkantaðir/kringlóttir stangir (fyrir létt-vinnu).

Rain klemmur:Kemur í veg fyrir hreyfingu krana þegar lagt er.

4. Rafmagns- og stjórnkerfi (FEM 9.683)

(A) Aflgjafi og raflögn

Spenna:380V/415V, 3-fasa, 50Hz (IEC staðall).

Kapalstjórnun:

Festukerfi(fyrir brúarferðir).

Orkukeðja (fyrir ferðavagna).

(B) Stjórn- og öryggisbúnaður

Stjórnvalkostir:

Hengiskraut (IP54, FEM 9.683).

Útvarpsfjarstýring (EN 61000-6-2 EMC samræmi).

Öryggiseiginleikar:

Ofhleðslutakmarkari (110% SWL cutoff).

Neyðarstöðvun (EN 60204-1).

Efri/neðri takmörkunarrofar (FEM 9.755).

5. Öryggis- og hjálparíhlutir

(A) Byggingaröryggi

Stuðarar (endastöðvar):Gúmmí eða vökva (FEM 9.511).

Anti-árekstrarkerfi (fyrir marga krana).

(B) Rekstraröryggi

Viðvörunartæki:Horn og leiðarljós (FEM 9.683).

Einangraður krókur (fyrir sprengihættu umhverfi).

.

6. FEM prófun og vottun

(A) Skyldupróf (FEM 9.755)

Static hleðslupróf: 125% SWL(10 mín bið).

Dynamic hleðslupróf: 110% SWL(rekstrarpróf).

Rafmagnsöryggispróf:Einangrunarþol, jarðtenging.

(B) Skjöl

FEM hönnunarreikningaskýrsla.

CE-samræmisyfirlýsing (EN 13001, EN 60204).

Prófskírteini (Factory Acceptance Test).

Samanburður: FEM vs ISO íhlutir

Hluti	FEM kröfur	ISO jafngildi
Grind hönnun	Span/700 sveigju	ISO 4301 (svipað)
Vaktflokkur lyftu	FEM 1am-4m	ISO M1-M8
Rafmagnsöryggi	FEM 9.683	IEC 60204-1



Skissa



Helsta tæknilega



Aukið öryggi og áreiðanleiki

StrangtFEM 9.755 álagsprófun(125% kyrrstöðu, 110% kraftmikil) tryggir burðarvirki.

Skyltyfirálagsvörn, takmörkunarrofa og neyðarstöðvundraga úr slysahættu.

Fínstillt fyrir vinnulotur

FEM 1Am-2m flokkunsamsvarar getu krana við notkunarstyrk og kemur í veg fyrir ótímabært slit.

Hærri-einkunnS355JR stálbitarogsvikin hjóllengja líftíma.

Lagalegt samræmi í Evrópu

HittirKröfur um CE-merki(EN 13001, EN 1090, EN 60204-1).

Nauðsynlegt fyrirSala á ESB markaðiog iðnaðaröryggisreglum.

Kostnaður-Árangursríkur langtíma-afköst

Nákvæmar FEM útreikningarlágmarka yfir-verkfræði og spara efniskostnað.

Minni viðhald vegnaendingargóðir íhlutir(td FEM-mótorar, IP54 raftæki).

Sérhannaðar fyrir sérstakar þarfir

Stillanlegtgerðir hásinga(keðja/vír reipi),vaktflokkar, ogstjórnkerfi(hengiskraut/fjarstýring).



1. Framleiðslu- og samsetningarlínur

Bílar:Meðhöndlun vélar/íhluta (FEM 1Bm-2m).

Vélar:Að flytja þunga hluta á verkstæðum.

2. Vörugeymsla og vörustjórnun

Hleðslurými:Stafla bretti (FEM 1Am-1Bm).

Dreifingarstöðvar:Miðlungs-skyld efnisflutningur.

3. Byggingar- og stálsmíði

Meðhöndlun stálgeisla(FEM 2m, kassagrind fyrir mikið álag).

Forsmíðaður steypuflutningur.

4. Orka og stóriðja

Virkjanir:Viðhald hverfla (sprengingar-valkostir).

Námuvinnsla:Meðhöndlun búnaðar (tæringarþolin-hönnun).

5. Aerospace & Automotive

Lyfting flugvélahluta(há-nákvæmni FEM-flokkaðar hásingar).

Viðhald verkstæðis(létt-vakt FEM 1:00).

6. Pappír, prentun og umbúðir

Meðhöndlun pappírsrúllu(FEM 1Bm, VFD fyrir sléttan gang).



1. Hönnun og verkfræði
Kröfugreining: Staðfestu burðargetu, span, lyftihæð, sjálfvirknistig, stjórnunarham og öryggiseiginleika byggt á þörfum viðskiptavina.

Byggingarhönnun: Hannaðu aðalbjálkann, endavagnana, vagninn og lyftusamstæðuna með því að nota CAD hugbúnað.

Rafmagns- og stjórnunarhönnun: Þróaðu skýringarmynd stjórnkerfis, þar á meðal PLC forritun, mótorval, VFD, skynjara, viðvörun og öryggislæsingar.

Uppgerð og sannprófun: Notaðu FEA (Endanlegur frumefnisgreining) fyrir burðarvirki og kraftmikla uppgerð fyrir hreyfistýringu.

2. Efnisöflun
Fáðu hágæða-stál (Q345B eða sambærilegt) fyrir hágeisla og íhluti.

Fáðu mótora, lyftur, VFD, PLC, takmörkunarrofa og viðvörunarkerfi frá traustum birgjum.

Gakktu úr skugga um að allir íhlutir uppfylli viðeigandi vottorð og staðla (ISO, CE, GB).

3. Framleiðsla aðalgeisla
Skurður: Stálplötur skornar að stærð með CNC loga/plasmaskurðarvélum.

Myndun: Rúllaðu eða mótaðu plötur inn í I-bjálkann eða kassagrind.

Suða: Framkvæmdu suðu á flönsum, vefjum og stífum í samræmi við suðuaðferðarforskriftir (WPS).

Hitameðferð: Álagslosun ef þörf krefur til að draga úr aflögun suðu.

Vinnsla: Boraðu göt fyrir uppsetningu á endavagni og kerru; vélkranateinar ef þær eru samþættar.

Skoðun: Athugaðu suðugæði (röntgengeisli eða ultrasonic), mál og yfirborðsáferð.

4. Loka samsetningu vagns og vagna
Framleiðsla á ramma: Skerið og soðið endavagnaramma og vagnaramma.

Hjólasamsetning: Festu hjól og settu legur; setja saman drifmótor og gírkassa.

Uppsetning: Festu hjól á grind og settu bremsur og takmörkunarrofa upp.

Prófun: Statísk og kraftmikil próf á hjólum og bremsum fyrir sléttan snúning og burðargetu.

5. Lyftusamsetning
Settu saman víra eða keðjuhásingu á vagninn.

Settu upp krókablokk, öryggislás, hleðslutakmarkara og hleðsluskynjara.

Tengdu lyftumótor, gírkassa, bremsu og kóðara.

Framkvæma virkniprófanir á lyftihraða, lyftigetu og hemlun.

6. Raflagnir og stjórnkerfi
Settu upp mótorkapla, stjórnsnúrur og samskiptalínur.

Festu PLC, VFD, tengiliði og öryggisliða í stjórnskápnum.

Vírtakmörkrofar, viðvörun, neyðarstöðvun og skynjarar.

Forritaðu PLC með sjálfvirkri stjórnunarrökfræði, öryggislæsum og greiningu.

7. Yfirborðsmeðferð
Þrif: Fjarlægðu ryð, olíu og rusl af öllum stálhlutum.

Grunnhúðun: Berið á-tæringarvarnargrunn.

Lokamálning: Sprautaðu -endingargóða iðnaðarmálningu til að vernda gegn sliti og tæringu.

Þurrkun: Gefðu réttan þurrktíma til að tryggja gæði frágangs.

8. For-uppsetningarprófun
Engar-Álagsprófanir: Keyrðu krana, kerru og hásingu án álags til að staðfesta hreyfingu, hraða og stjórn.

Hleðslupróf: Framkvæmdu álagspróf samkvæmt stöðlum til að tryggja lyftigetu og burðarvirki.

Athugun öryggisbúnaðar: Staðfestu virkni yfirálagstakmarkara, takmörkunarrofa, neyðarstöðvunar og viðvarana.

Sjálfvirk staðfesting: Prófaðu sjálfvirkar raðir, staðsetningarnákvæmni og endurgjöf skynjara.

9. Pökkun og sendingarkostnaður
Taktu í sundur hluta ef þörf krefur fyrir flutning.

Verndaðu íhluti með ryð-vörn, bólstrun og öruggri pökkun.

Útbúa skjöl þar á meðal notendahandbækur, viðhaldsleiðbeiningar og prófunarvottorð.

10. Uppsetning og gangsetning (á-stað)
Settu saman kranaíhluti aftur á staðnum viðskiptavinarins.

Samræma krana tein og tryggja flugbrautarbyggingu.

Tengdu rafmagn og stjórna raflögn.

Kvarða skynjara og prófa sjálfvirkar stjórnunaraðgerðir.

Lestarstjórar og viðhaldsfólk.

Afhenda skjöl og vottun.


Verkstæðissýn:

Fyrirtækið hefur sett upp skynsaman búnaðarstjórnunarvettvang og hefur sett upp 310 sett (sett) af meðhöndlunar- og suðuvélmenni. Eftir að áætluninni er lokið verða meira en 500 sett (sett) og mun nethlutfall búnaðar ná 95%. 32 suðulínur hafa verið teknar í notkun, 50 eru fyrirhugað að setja upp og sjálfvirknihlutfall allrar vörulínunnar hefur náð 85%.
