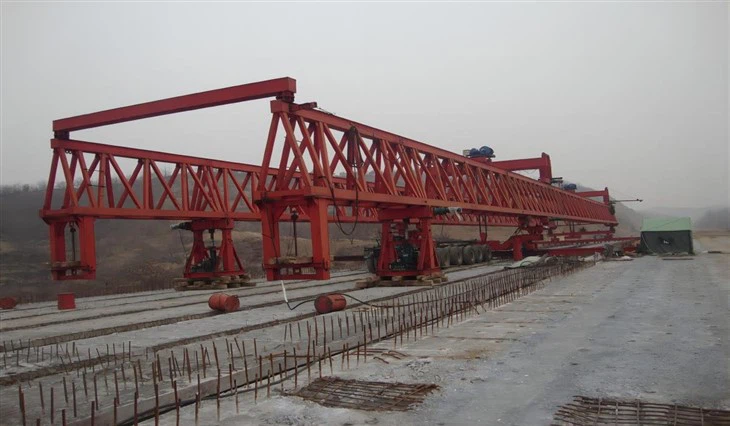

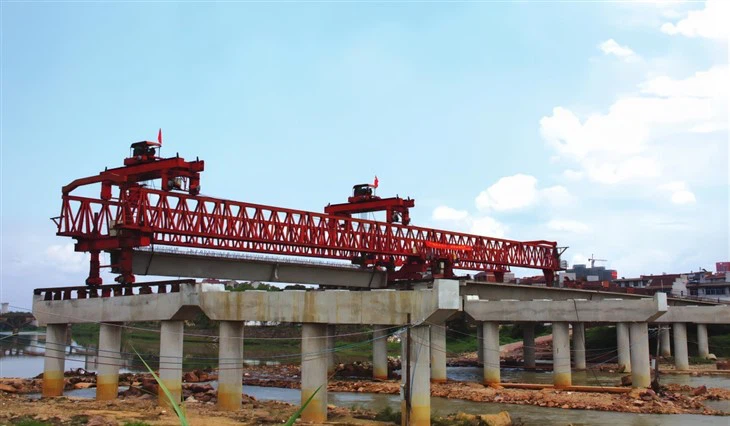

Byrjað er á byggingu girderbrúar

Girder Bridge Construction Machine er sérhæft stykki af þungum byggingarbúnaði sem er hannað til að hagræða og gera sjálfvirkan ferlið við að byggja grindarbrýr. Grindabrýr eru algeng tegund brúarbyggingar sem notar lárétta bjálka (belti) til að styðja við álag brúarþilfarsins og ökutækja eða gangandi vegfarenda sem fara yfir það. Þessar vélar eru hannaðar til að takast á við samsetningu og staðsetningu þessara bjalla, sem gerir brúarsmíðaferlið skilvirkara, öruggara og nákvæmara.







Lykil atriði:



1. Nákvæmni verkfræði: Girder Bridge smíðavélin er hönnuð með nýjustu nákvæmni, sem tryggir að sérhver brúaríhluti passi óaðfinnanlega og örugglega. Þetta leiðir til aukinnar byggingarheilleika og langlífis brúanna.



2.Rapid Assembly: Segðu bless við tímafrekar og vinnufrekar brúarsamsetningaraðferðir. Með vélinni okkar er hægt að setja brúarbita og íhluti saman hratt og nákvæmlega, sem dregur verulega úr byggingartíma.



3.Öryggi fyrst: Öryggi er forgangsverkefni okkar. Girder Bridge smíðavélin lágmarkar þörfina fyrir starfsmenn til að vera í hættulegu umhverfi í mikilli hæð, sem dregur úr hættu á slysum og meiðslum.



4.Modular Design: Vélin okkar er með mát hönnun sem hægt er að aðlaga að ýmsum brúargerðum og stærðum. Hvort sem þú ert að smíða stuttar göngubrýr eða víðáttumikla þjóðvegagöng, þá getur Girder Bridge Construction Machine séð um þetta allt.



5.Fjarstýring: Hægt er að fjarstýra vélinni, sem gerir ráð fyrir nákvæmri stjórn og stillingum án þess að stjórnendur þurfi að vera líkamlega til staðar á staðnum. Þetta dregur einnig úr þörfinni fyrir víðtæka uppsetningu búnaðar.



6. Skilvirkniaukning: Með því að hagræða byggingarferlinu hjálpar vélin okkar við að hámarka nýtingu auðlinda og dregur þannig úr byggingarkostnaði og umhverfisáhrifum.



7.Vöktun í rauntíma: Girder Bridge Construction Machine er útbúin háþróuðum skynjurum og vöktunarkerfum og veitir rauntíma gögn um framvindu byggingar, burðarvirki og aðrar mikilvægar mælikvarðar.







1. Lyftigeta: 160 tonn (án dreifiþyngdar)

2. Sjálfsþyngd brúargerðarvélarinnar: 118 tonn (hámarksþyngd eins stykkis: 7t)

3. Vindviðnám

Gangalaust ástand: 8 stig

Akkerisástand án hleðslu: 12 stig

Lyftiástand með fullu hleðslu: Stig 7

4.Lyftingarhraði

fullt hleðsla: {{0}}~1,0/mín

Ekkert álag: 0~1,5 m/mín

5. Hraði: 0~0,6 m/mín (með hleðslu)

6. Vinnusvið: Rmin=7m Rmax=12m

7. Gönguhamur allrar vélarinnar: gangtegund (olíuhylkið er ýtt upp og það er ekkert álag meðan á gönguferlinu stendur)

8. Ferðahraði allrar vélarinnar: Öll hreyfingin er 15m, þar með talið að taka í sundur festingu, snúa brautinni við og staðsetning, allt ferlið tekur ekki meira en 2 klukkustundir.

9. Óhlaða klifurgeta allrar vélarinnar: 3,5 gráður

10. Lyftihæð: 65m undir brúarpalli, 1m fyrir ofan brú

11. Fjarlægð að framan og aftan: 18m (16m, 19,5m)

12. Fjarlægðin milli vinstri og hægri stuðningspunkta meðan á vinnu stendur

úti 10,5m, innan 5,7m

Fjarlægð milli stuðningspunkta að framan og aftan: 16,85m

13. Lyftingarbeygjuhorn: lárétt brúarstefna 1,5 gráður, lengdarbrúarstefna 3,5 gráður

14. Afköst dreifingarjöfnunar: Með lóðréttum og láréttum jöfnunaraðgerðum

15. Uppsett afköst allrar vélarinnar: 110Kw

16. Stability factor of the whole machine:  meets the requirements of GB3811-83 ( various working conditions∑M>0 )

17. Vörueiginleikar og kostir: Tvöföld breidd og tvíhliða uppsetning geisla, skref-fyrir-skref gangandi, mótvægi þverspenna, fram- og afturstoðstoðar eru búnir vökvakerfi, stoðföngum er hægt að stilla með 0. 8-1 metrar, hægt er að stilla hágeisla og reisa upp 45-gráðu halla geisla o.s.frv.









Girder Bridge byggingarvélin og íhlutir hennar tákna stökk fram á við í brúarsmíðatækni. Með því að tileinka þér þessa nýjustu lausn ertu ekki aðeins að efla byggingarverkefnin þín heldur einnig að stuðla að öruggari, skilvirkari og sjálfbærari uppbyggingu innviða.



Staðsetningararmur:

• Hjarta Girder Bridge Construction Machine, þessi armur er búinn háþróaðri vélfæratækni til að lyfta, flytja og staðsetja þunga brúarbita. Nákvæmni verkfræði þess tryggir nákvæma staðsetningu, sem stuðlar að burðarvirki brúarinnar.



Mót rammi:

• Einingahönnunin gerir ráð fyrir aðlögunarhæfni að mismunandi brúarstærðum og stillingum. Hvort sem þú ert að smíða stuttar göngubrýr eða víðáttumikla þjóðvegagöng, þá er hægt að stilla Girder Bridge byggingarvélina til að passa við þarfir verkefnisins.



Fjarstýringarviðmót:

• Háþróað fjarstýringarkerfi gerir stjórnendum kleift að stjórna hreyfingum vélarinnar af nákvæmni. Fjarviðmótið veitir rauntíma endurgjöf, sem gerir kleift að gera breytingar á flugi fyrir bestu staðsetningu.



Skynjarar og eftirlitskerfi:

• Háþróaðir skynjarar eru samþættir um alla vélina til að veita rauntíma gögn um álagsdreifingu, burðarstöðugleika og staðsetningarnákvæmni. Þessi gögn auka ákvarðanatöku og tryggja byggingargæði og öryggi.



Öryggiseiginleikar:

• Öryggi á vinnustað er í fyrirrúmi. Girder Bridge byggingarvélin er búin öryggisbúnaði eins og árekstraskynjara, neyðarstöðvunarkerfi og bilunaröryggisbúnaði, sem lágmarkar áhættu fyrir starfsmenn og búnað.



Sjálfvirkni hugbúnaður:

• Vélin starfar á háþróaða sjálfvirknihugbúnaði sem gerir nákvæma og samræmda hreyfingu íhlutanna kleift. Þessi hugbúnaður tryggir sléttan og skilvirkan rekstur, dregur úr mannlegum mistökum og eykur nákvæmni í byggingu.



Öflugur lyftibúnaður:

• Lyftibúnaðurinn er hannaður til að takast á við þunga burðargetu með auðveldum hætti. Öflug bygging þess tryggir stöðugleika við lyftingar- og staðsetningarferlið.



Fjarmælingar og skýrslur:

• Girder Bridge Construction Machine inniheldur fjarmælingakerfi sem safna og senda gögn um framvindu byggingar, afköst vélarinnar og öryggisbreytur. Þessar skýrslur stuðla að verkefnastjórnun og ákvarðanatöku.



Aflgjafi um borð:

• Sjálfstætt aflgjafi tryggir að vélin geti starfað sjálfstætt á byggingarsvæðinu, sem dregur úr þörfinni fyrir frekari ytri aflgjafa.



Stjórnarklefi:

• Fyrir notkun á staðnum býður vinnuvistfræðilegur stjórnklefi rekstraraðilum upp á þægilegt vinnusvæði með skýrt skyggni. Farþegarýmið er hannað fyrir bestu stjórn og skilvirka stjórnun á virkni vélarinnar.





Skissa





Sjósetja Girder Bridge Construction Machine býður upp á mýgrút af kostum, allt frá bættri skilvirkni og öryggi til kostnaðarsparnaðar og umhverfisávinnings. Með því að tileinka þér þessa háþróaða tækni ertu ekki aðeins að efla byggingargetu þína heldur stuðlar þú einnig að öruggari, skilvirkari og sjálfbærari framtíð fyrir uppbyggingu innviða.



Aukin skilvirkni og hraði:

• Girder Bridge smíðavélin hagræðir byggingarferlinu með því að gera ýmis verkefni sjálfvirk sem venjulega voru vinnufrek. Þetta hefur í för með sér verulega hraðari samsetningartíma brúar, sem gerir kleift að klára verkefni á styttri tímaramma.



Kostnaðarsparnaður:

• Fækkun vinnutíma og byggingartíma skilar sér í verulegum kostnaðarsparnaði. Að auki lágmarkar nákvæm verkfræði vélarinnar villur og endurvinnslu, sem stuðlar enn frekar að fjárhagslegri skilvirkni.



Bætt öryggi:

• Öryggi er í fyrirrúmi í byggingu. Með því að lágmarka þörfina fyrir starfsmenn til að starfa í hættulegu umhverfi í mikilli hæð, eykur Girder Bridge Construction Machine öryggi vinnustaðarins og dregur úr hættu á slysum og meiðslum.



Nákvæmni verkfræði:

• Nákvæmni verkfræði vélarinnar tryggir nákvæma staðsetningu brúarhluta. Þetta leiðir til aukinnar byggingarheilleika og langlífis smíðuðu brúanna, sem leiðir til betri gæða innviða.



Aðlögunarhæfni að ýmsum brúarhönnunum:

• Með einingaumgjörðinni er hægt að aðlaga vélina að mismunandi brúarstærðum og stillingum. Þessi fjölhæfni gerir kleift að byggja margs konar brúarhönnun, allt frá göngustígum til flókinna þjóðvega.



Fjarstýring og fjarstýring:

• Fjarstýringarviðmótið gerir stjórnendum kleift að stjórna hreyfingum vélarinnar úr öruggri fjarlægð. Þetta eykur ekki aðeins öryggi rekstraraðila heldur veitir einnig meiri stjórn á byggingarferlinu.



Auðlindanýting:

• Skilvirkt byggingarferli lágmarkar auðlindasóun og umhverfisáhrif. Með því að hámarka efnisnotkun og draga úr byggingartíma, stuðlar vélin að sjálfbærari nálgun við uppbyggingu innviða.



Nýsköpunarsýning:

• Að setja á markað svo háþróaða byggingarvél undirstrikar skuldbindingu þína til nýsköpunar. Það getur vakið athygli frá jafningjum í iðnaði, hugsanlegum fjárfestum og fjölmiðlum og sýnt fyrirtæki þitt sem leiðandi á þessu sviði.







Notkun Girder Bridge Construction Machine spannar breitt svið byggingarsviðsmynda og býður upp á skilvirkar, öruggar og nýstárlegar lausnir fyrir fjölbreytt brúarþróunarverkefni.



Þjóðvega- og vegaverkefni:

• Byggingarvélin fyrir Girder Bridge er sérsniðin til að smíða þjóðvegagöng og vegabrýr. Einingahönnun þess gerir kleift að laga sig að mismunandi vegbreiddum og umferðarkröfum, sem tryggir skilvirka og örugga yfirferð ökutækja.



Járnbrautarinnviðir:

• Brýr fyrir járnbrautarlínur krefjast nákvæmni og burðarvirki. Nákvæm verkfræði vélarinnar tryggir nákvæma uppröðun og staðsetningu járnbrautasértækra íhluta, sem gerir járnbrautarbrýr kleift að byggja hratt.



Þróun þéttbýlis og dreifbýlis:

• Frá göngustígum í þéttbýli til brýr sem tengja saman sveitarfélög, Girder Bridge Construction Machine er nógu fjölhæf til að takast á við margs konar byggingarverkefni, bæði stór og smá.



Neyðarafleysingar:

• Á hamfarasvæðum þar sem brýr eru skemmdar eða eyðilagðar skiptir tíminn miklu máli. Hröð samsetningarmöguleiki vélarinnar getur verið mikilvægur í að skipta hratt út mikilvægum innviðum, tengja samfélög aftur og aðstoða við að endurheimta hamfarir.



Fjarstaðir:

• Það getur verið erfitt að smíða brýr í afskekktu eða krefjandi landslagi. Fjarstýringargeta Girder Bridge Construction Machine gerir það mögulegt að byggja brýr á stöðum sem annars gætu verið óaðgengilegar eða hættulegar fyrir starfsmenn.



Short Span og Long Span brýr:

• Hvort sem um er að ræða stutta göngubrú eða langhliða þjóðvegabrú, er hægt að stilla einingagrind vélarinnar til að passa við ýmsar brúarstærðir og uppsetningar, sem gerir hana að fjölhæfri lausn fyrir fjölbreytt verkefni.







Að koma Girder Bridge byggingarvél á markað krefst nákvæmrar áætlanagerðar, strangrar prófunar og samvinnu þvert á ýmsar greinar. Með því að fylgja alhliða framleiðsluferli geturðu tryggt að vélin uppfylli hágæða staðla, sinnir þörfum markaðarins og stuðlar að framþróun brúargerðartækni.



Hugmyndafræði og hönnun:

● Skilgreindu markmið og forskriftir Girder Bridge Construction Machine.

● Vertu í samstarfi við verkfræðinga, hönnuði og byggingarsérfræðinga til að búa til ítarlega hönnun sem inniheldur alla nauðsynlega eiginleika og virkni.

Verkfræði og þróun:

● Þýddu hönnunina yfir í nákvæmar verkfræðiáætlanir, þar á meðal vélræna, rafmagns- og hugbúnaðarhluta.

● Þróa og frumgerð einstakra íhluta, eins og burðararminn fyrir burðargetu, eininga ramma, skynjara, sjálfvirknihugbúnað og öryggiseiginleika.

Íhlutaframleiðsla:

● Búðu til hina ýmsu íhluti með því að nota sérhæfða framleiðsluferla, svo sem CNC vinnslu, suðu, mótun og rafeindasamsetningu.

● Tryggðu strangt gæðaeftirlit við framleiðslu íhluta til að uppfylla hönnunarforskriftir og staðla.

Samsetning:

● Settu saman einstaka íhluti til að búa til heill Girder Bridge Construction Machine.

● Samþætta vélrænni, rafmagns- og hugbúnaðarkerfi til að tryggja óaðfinnanleg samskipti og virkni.

Prófanir og gæðatrygging:

● Framkvæmdu alhliða prófun á hverjum vélarhluta og samsettu vélinni í heild.

● Staðfestu að allir skynjarar, stjórntæki, sjálfvirknihugbúnaður og öryggiseiginleikar virki eins og til er ætlast.

● Gakktu úr skugga um að vélin uppfylli öryggisreglur og gæðastaðla.

Frumgerð og endurtekning:

● Byggja frumgerðir af vélinni og safna viðbrögðum frá verkfræðingum, rekstraraðilum og hugsanlegum notendum.

● Notaðu þessa endurgjöf til að fínpússa hönnunina, bæta virkni og auka notendaupplifun.

Vettvangsprófun:

● Settu Girder Bridge byggingarvélina á raunverulegar byggingarsvæði til að prófa á vettvangi.

● Fylgstu með frammistöðu þess, safnaðu gögnum og greindu hugsanleg vandamál sem þarf að bregðast við.

Leiðréttingar og hagræðing:

● Byggt á niðurstöðum prófunar á vettvangi, gerðu nauðsynlegar breytingar og endurbætur á hönnun og notkun vélarinnar.

Fínstilltu skilvirkni þess, nákvæmni og öryggiseiginleika.

Skjöl og þjálfun:

● Útbúa ítarlegar notendahandbækur, notkunarleiðbeiningar og viðhaldsleiðbeiningar.

● Veittu stjórnendum og viðhaldsstarfsmönnum þjálfun um hvernig á að stjórna, viðhalda og bilanaleita vélina.

Þjónustudeild og endurgjöf:

● Veita viðvarandi þjónustu við viðskiptavini, þar á meðal tækniaðstoð og viðhaldsþjónustu.

● Safnaðu athugasemdum frá notendum til að bæta enn frekar afköst vélarinnar og takast á við allar áskoranir.







Fyrirtækið hefur sett upp skynsaman búnaðarstjórnunarvettvang og hefur sett upp 310 sett (sett) af meðhöndlunar- og suðuvélmenni. Eftir að áætluninni er lokið verða meira en 500 sett (sett) og nethlutfall búnaðarins mun ná 95 prósentum. 32 suðulínur hafa verið teknar í notkun, fyrirhugað er að setja upp 50 og sjálfvirknihlutfall allrar vörulínunnar er komið í 85 prósent .
