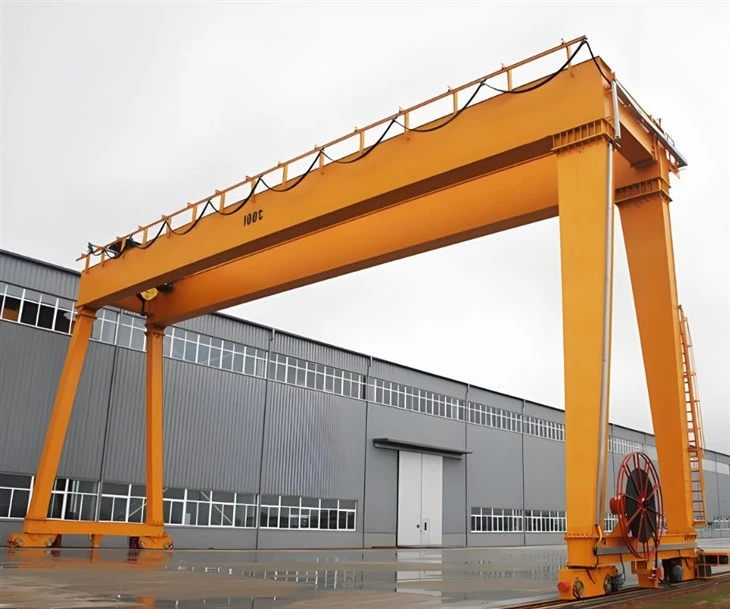

Tvöfaldur gantry krani með lyftandi rafknúnum lyftuvindu vöruhúsi

Helstu eiginleikar:

Tvöfaldur girder hönnun

Veitir meiri lyftigetu (yfirleitt 5 til 550 tonn) samanborið við eins--ganga krana.

Býður upp á betri stöðugleika og minni sveigju undir miklu álagi.

Rafmagns lyftu eða vagnakerfi

Er með rafmagnslyftu (víra eða keðju) fyrir lóðrétta lyftingu.

Vagninn hreyfist lárétt meðfram stöfunum fyrir nákvæma staðsetningu álags.

Gantry uppbygging

Styður af stífum fótum (fast eða stillanleg hæð).

Getur veriðhálf-gangur(ein hlið studd af byggingarsúlu) eðafullur skáli(sjálfstætt-beggja vegna).

Hreyfanleikavalkostir

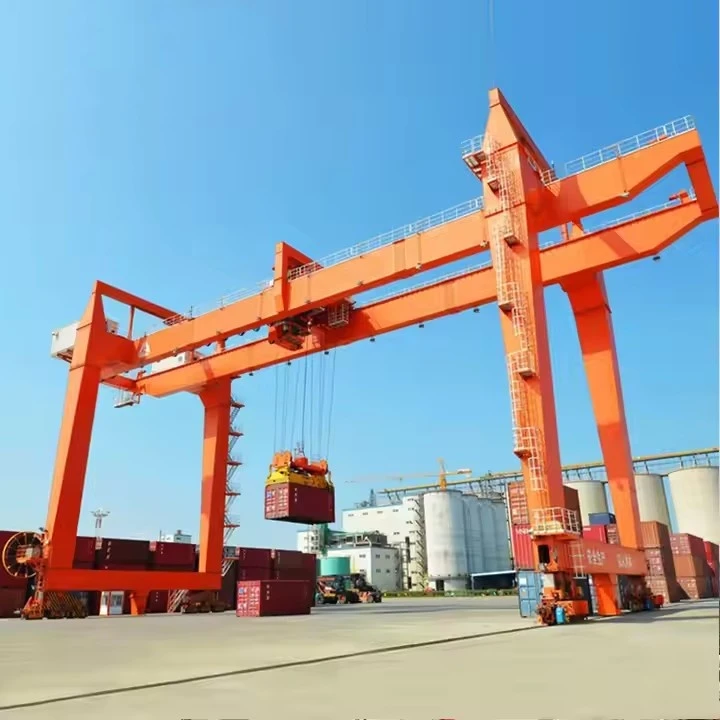

Teinn-fest:Hreyfir sig á innbyggðum brautum fyrir-þunga notkun.

Hjól-fest (gúmmí-þreytt):Færanlegt til notkunar utandyra eða tímabundið.

Stjórnkerfi

Hengiskjörnun (fjarstýring með snúru).

Útvarpsfjarstýring fyrir sveigjanlega notkun.

Skáli-rekinn fyrir mikla-nákvæmni verkefni.

Sérhannaðar stillingar

Spennulengd (venjulega 10–35 metrar, hægt að lengja).

Lyftihæð (stillanleg eftir þörfum).

Veðurheldar eða sprengiþolnar-afbrigði fyrir erfiðar aðstæður.

Samanburður við einn geisla gantry krana:

Lyftigeta 320 tonn
Spönn (breidd) 3 - 12 metrar (stillanleg)
Lyftihæð 3 - 10 metrar
Vinnuflokkur A3-A5 (létt til miðlungs þungur)
Lyftingarhraði 0.5 - 8 m/mín. (breytilegt)
Tegund aðalgeisla Einn/tvöfaldur bjöllur (kassi-gerð)
Aflgjafi 220V/380V 3-fasa eða handvirkt
Control Mode Hængstýring/þráðlaus fjarstýring
Tegund hásingar Rafmagns keðjulyfta/vírahásing
Travel Drive Handvirkt ýtt eða vélknúið
Tæringarvörn Heit-galvanhúðuð eða sjávar-málning
Vindþol allt að Beaufort mælikvarða 6 (til notkunar utandyra)
Notkunarhiti -20 gráður til +50 gráður

AnTvöfaldur gantry krani með lyftandi rafknúnum lyftuvindu vöruhúsisamanstendur af nokkrum lykilþáttum sem vinna saman að því að tryggja skilvirka og örugga lyftiaðgerðir. Hér að neðan er ítarleg sundurliðun á helstu hlutum þess:

1. Aðalgrind (brúarbitar)

Virkni:Aðalburðarvirki-sem nær yfir vinnusvæðið.

Hönnun:Tveir samhliða stálkassabitar eða I-bitar fyrir mikinn styrk og stífleika.

Eiginleikar:

Styrkt til að lágmarka sveigju undir miklu álagi.

Getur falið í sér göngustíga til viðhalds (í stærri krana).

2. Endavagnar (fætur og hjól)

Virkni:Styður við grindirnar og gerir hreyfingu eftir teinum flugbrautarinnar.

Íhlutir:

Fætur:Lóðrétt mannvirki (föst eða stillanleg hæð).

Hjól og stuðlarar:

Teinn-fest:Stálhjól fyrir hreyfingu á brautinni.

Gúmmí-þreytt:Færanlegir kranar án teina.

Stuðlarar:Stuðdeyfar til að koma í veg fyrir árekstra.

Drifbúnaður:Rafmótorar fyrir göngubrú (geta verið einn eða tvídrifinn).

3. Hoist & Trolley System

Virkni:Tekur við lóðrétta lyftingu og lárétta hreyfingu byrðis.

Íhlutir:

Rafmagns lyftara:

Víralyfta (fyrir mikið álag).

Keðjulyfta (fyrir léttari, nákvæmar lyftingar).

Vagnarrammi:Hreyfir sig meðfram stífunum með vélknúnum hjólum.

Lyftikrókur/grip:Festist við hleðsluna (hægt að aðlaga fyrir sérstök forrit).

4. Flugbrautarkerfi

Virkni:Veitir brautina fyrir hreyfingu gantry.

Tegundir:

Innbyggðar teinar:Föst lög fyrir-þunga notkun.

Yfirborðs-teinar:Auðveldara í uppsetningu, notað á verkstæðum.

Gúmmí-þreytt (engin tein):Fyrir farsíma krana.

5. Rafmagns- og stjórnkerfi

Íhlutir:

Mótorar:

Lyftumótor (til að lyfta).

Vöggumótor (fyrir kross-ferðalög).

Gantry ferðamótorar (fyrir lengdarhreyfingar).

Stjórnborð:Hýsir tengiliði, liða og ofhleðsluhlífar.

Stjórntæki:

Hengiskrautstýring:Þráðlaus handfesta fjarstýring.

Útvarpsfjarstýring:Þráðlaus aðgerð.

Rekstrarskáli:Fyrir mikla-nákvæmni eða tíða notkun.

Öryggisbúnaður:

Takmörkunarrofar (til að koma í veg fyrir of-ferð).

Yfirálagsvörn (dregur úr afl ef farið er yfir getu).

Neyðarstöðvunarhnappur (E-stopp).

6. Hemlakerfi

Tegundir:

Vélrænar bremsur:Fjaðrir-bremsur með bilunaröryggi.

Endurnýjunarhemlun:Endurheimtir orku í nútíma krana.

Virkni:Tryggir mjúka stöðvun og heldur byrði örugglega.

7. Ýmsir íhlutir

Skáli (valfrjálst):Lokuð rekstrarstöð fyrir betra skyggni.

Lýsing og viðvörun:Viðvörunarmerki fyrir örugga notkun.

Anti-sveiflukerfi (valfrjálst):Dregur úr sveiflu álags fyrir nákvæmar lyftingar.

Festu/kapalvinda:Stjórnar rafmagns- og stýrisnúrum.

Helstu atriði við val á íhlutum:

Hleðslugeta og breidd:Ákveður stærð grindarinnar og mótorafl.

Vinnuferill:Tíð notkun krefst þungra-mótora og bremsa.

Umhverfi:Ætandi eða sprengifim svæði þurfa sérstaka húðun/innréttingar.

Aflgjafi:Venjulega 3-fasa AC (380V, 480V, osfrv.).

SKITSA

Helsta tæknilega

Tvöfaldur gantry krani með lyftandi rafmagns lyftuvindusvörugeymslu er mikið notaður í þungaiðnaði vegna yfirburða styrks, stöðugleika og fjölhæfni. Hér eru helstu kostir:

1. Mikil hleðslugeta (allt að 550+ tonn)

Hannað fyrir þungar-lyftingar, sem gerir þær tilvalnar fyrir stálverksmiðjur, skipasmíðastöðvar og smíði.

Stífari en einn-geislakranar, sem dregur úr sveigju undir miklu álagi.

2. Breiðari þekja (10–35+ metrar)

Hentar fyrir stór vinnusvæði eins og vöruhús, hafnir og framleiðslusalir.

Hægt að sérsníða fyrir auka-vítt svið með styrktum bjöllum.

3. Aukinn stöðugleiki og ending

Tvöfaldar rimlar dreifa þyngd jafnt og lágmarka sveiflu og titring.

Öflug stálbygging tryggir langtíma-afköst í erfiðu umhverfi.

4. Meiri lyftihæð

Tekur hærra álag samanborið við krana með einum-geisla.

Stillanleg hæð burðarlaga fyrir sérhæfða notkun.

5. Nákvæm og slétt aðgerð

Útbúin breytilegum-hraðastýringum fyrir nákvæma staðsetningu álags.

Anti-sveiflutækni í boði fyrir viðkvæmar aðgerðir.

6. Sveigjanlegir hreyfanleikavalkostir

Teinn-fest:Best fyrir fastar inni/úti uppsetningar.

Gúmmí-þreytt:Færanlegt fyrir tímabundin vinnusvæði.

7. Öryggisaðgerðir

Ofhleðsluvörn, takmörkunarrofar, neyðarhemlar og bilunar-örugg læsing.

Valfrjálst skála eða fjarstýring fyrir öryggi stjórnanda.

8. Lítið viðhald og langur endingartími

Hágæða{{0}íhlutir draga úr sliti.

Auðvelt aðgengi fyrir skoðanir og viðgerðir.

Þessir kranar eru nauðsynlegir í atvinnugreinum sem krefjast þungra lyftinga, nákvæmrar meðhöndlunar og víðtækrar umfangs. Algengar umsóknir eru:

1. Stál- og málmiðnaður

Meðhöndlun stálspóla, plötur og steypu.

Hleðsla/losun í valsverksmiðjum og steypuhúsum.

2. Skipasmíði og hafnir

Samsetning skipahluta.

Að flytja gáma og þungan farm í bryggjum.

3. Framkvæmdir og innviðir

Að lyfta forsteyptum steyptum bitum og brúarhlutum.

Flytja þungar vélar á-stað.

4. Virkjanir

Uppsetning túrbína, rafala og spennubreyta.

Viðhald á kötlum og þungum tækjum.

5. Railway & Aerospace

Að setja saman lestarvagna.

Meðhöndlun flugvélahluta í flugskýlum.

6. Námuvinnsla og þungar vélar

Að flytja stóran námubúnað eins og brúsa og gröfur.

7. Vörugeymsla og vörustjórnun

Stafla þungum brettum í stórar geymslur.

Framleiðsluferli aDouble Girder Gantry Crane með lyftandi rafmagns lyftuvindu vöruhúsi felur í sér nokkur stig, allt frá hönnun og verkfræði til framleiðslu, samsetningar og prófunar. Hér að neðan er ítarleg sundurliðun á dæmigerðu framleiðsluferli:

1. Hönnun og verkfræði

Hugmyndahönnun:Verkfræðingar búa til fyrstu skissur og þrívíddarlíkön sem byggjast á burðargetu (200 tonn), ná, hreyfanleika og umhverfisaðstæðum (notkun á sjó).

Byggingargreining:Finite Element Analysis (FEA) tryggir að kraninn þolir kraftmikið álag, vind og öldukrafta.

Vökva- og rafkerfi:Hönnun á vökvahólkum, vindum og stýrikerfum fyrir sléttar lyftingar.

Efnisval:Há-styrkt stál (td ASTM A514) fyrir tæringarþol í sjávarumhverfi.

Reglufestingar:Uppfyllir staðla eins ogDNV-GL, ABS eða Lloyd's Registerfyrir sjókrana.

2. Efnisöflun

Stálplötur og -bitar:Upprunninn fyrir bómuna, undirvagninn og burðarvirkið.

Vökvakerfishlutir:Dælur, strokkar, slöngur og lokar frá löggiltum birgjum.

Rafkerfi:Mótorar, skynjarar og stjórnborð (oft vatnsheldur til notkunar á sjó).

Vír reipi og rúður:Hágæða-stálkaplar til að lyfta.

3. Tilbúningur

A. Byggingargerð

Skurður og mótun:CNC plasma / laserskurður fyrir nákvæma hluta.

Suðu:Sjálfvirk og handvirk suðu (Súfbogasuðu fyrir þykka hluta).

Bommsmíði:Grind- eða sjónaukahönnun fyrir styrk og hreyfanleika.

Undirvagn og stoðtæki:Styrkt fyrir stöðugleika við lyftur.

B. Vökva- og vélræn samsetning

Vökvakerfi:Uppsetning á dælum, strokkum og slöngum.

Vindur og trommur:Uppsett fyrir lyftingar og lækkunaraðgerðir.

Snúningsbúnaður:Leyfir 360 gráðu snúning (ef við á).

C. Rafmagns- og stjórnkerfi

Stjórnklefa:Vatnsheld stjórnandastöð með stýripinnum/skynjurum.

Álagseftirlit:Hleðslufrumur og takmörkunarrofar til öryggis.

Aflgjafi:Dísilvél eða rafmótor (sjávar-flokkur).

4. Samsetning og samþætting

Uppsetning bómu:Festur á undirvagninn með snúningspunktum.

Mótvægi:Bætt við fyrir jafnvægi (ef þörf krefur).

Lokalögn og pípulagnir:Að tengja vökva- og rafkerfi.

Málning og húðun:-tæringarmálning (epoxý- eða sinkhúðun).

5. Prófanir og gæðaeftirlit

Hleðslupróf:Lyftir 200 tonnum (+25% ofhleðslupróf, samkvæmt stöðlum).

Virknipróf:Athugaðu vökvahreyfingar, snúning og stöðugleika.

Umhverfispróf:Saltúðaprófanir fyrir endingu sjávar.

Öryggisskoðun:Neyðarstöðvunarkerfi, ofhleðsluviðvörun.

6. Afhending og gangsetning

Flutningur:Tekið í sundur til flutnings eða afhent sem hreyfanlegur eining.

Á-samsetningu vefsvæðis:Sett saman aftur við bryggju eða skipasmíðastöð.

Þjálfun rekstraraðila:Meðhöndlun og öryggisreglur.

Verkstæðissýn:

Fyrirtækið hefur sett upp skynsaman búnaðarstjórnunarvettvang og hefur sett upp 310 sett (sett) af meðhöndlunar- og suðuvélmennum. Eftir að áætluninni er lokið verða meira en 500 sett (sett) og mun nethlutfall búnaðar ná 95%. 32 suðulínur hafa verið teknar í notkun, 50 eru fyrirhugað að setja upp og sjálfvirknihlutfall allrar vörulínunnar hefur náð 85%.
