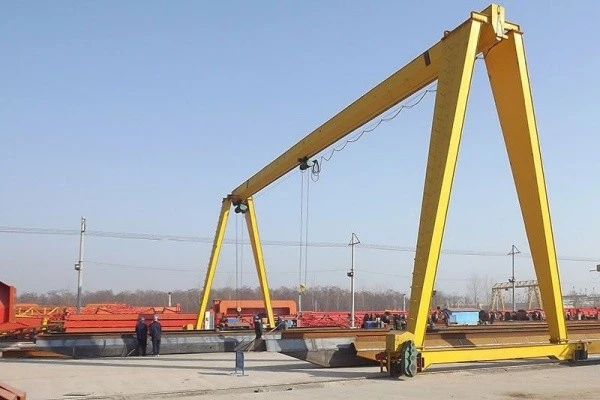

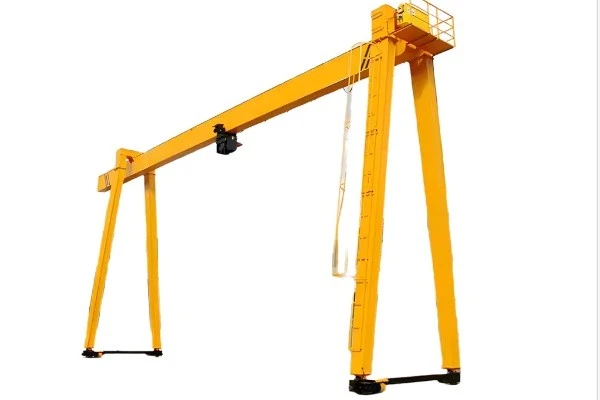

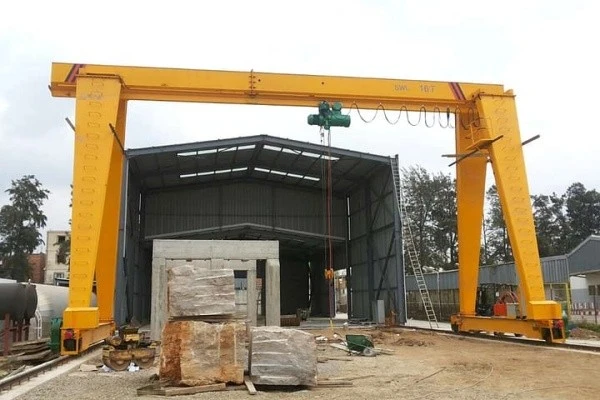

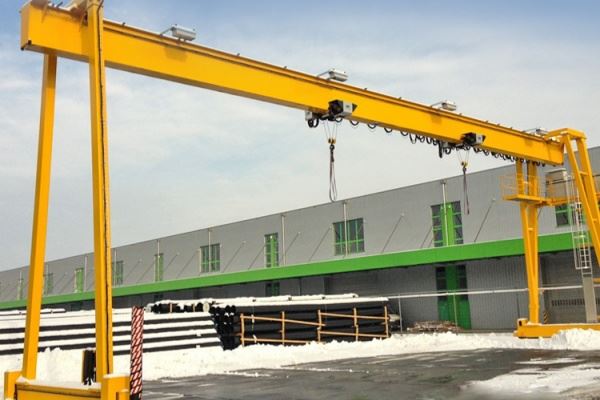

Hreyfanlegur stakur kranakran



Lykilatriði:
Single Girder: Einn aðalgeisli styður lyftu\/vagninn.

Hreyfanleiki:

Hjól geta verið gúmmíþreytt eða stálhjól á teinum.

Hreyfist meðfram jörðu eða teinum til sveigjanlegrar aðgerðar.

Stillanlegt spann: Sumar gerðir leyfa að stilla fjarlægðina á milli fótanna.

Lyftu\/vagn: festur á girðingu, getur ferðast meðfram geislanum.

Álagsgeta: Almennt er á bilinu 1 tonn upp í 20 tonn eða meira, allt eftir hönnun.

Span & hæð: Sérsniðin til að passa ákveðnar þarfir á vefnum.



Upprunastaður: Henan, Kína

Ábyrgð: 2 ár

Þyngd (kg): 60000 kg

Útsýni í vídeói: veitt

Skýrsla um vélarpróf: Veitt

Umsókn: Vöruhús, verksmiðja og annar staður

Kranategund: Gantarkran kassa

Ferðahraði: 20m\/mín

Lyftingarbúnaður: Rafmagnsstofan

Stjórnunaraðferð: Jarðstýring+ fjarstýring (sérsniðin)

Vinnustörf: A5

Vinnandi hitastig: -20 ~ +40 gráðu

Iðnaðarspenna: 380v50Hz3Phanse eða annað

Litur: Sérsniðin

Sérsniðin: samþykkt





1. Main geisla

1) Virkni
Virkar sem aðal lárétt stuðningur við lyftuvagninn.

Flutningur lyfti álagi frá lyftunni að kranafótunum.

Verður að vera sterkur og stífur til að standast beygju- og klippikraft.

2) Hönnun og uppbygging
Venjulega framleiddur úr stáli I-geisla eða kassa geisla.

Helstu geislar í kassa eru ákjósanlegir fyrir hærri styrk og stífni snúnings.

Lengd geisla (span) fer eftir kröfum um vinnusvæði og viðskiptavini.

Geislinn verður að vera hannaður til að lágmarka sveigju undir álagi.



2. Lyftingarkerfi

1) kjarnaþættir
Lyftu: Aðal lyftibúnaðinn sem hækkar og lækkar álagið.

Vagn: Færir lyftuna lárétt meðfram aðalbólgu.

Vír reipi eða keðja: Tengir lyftukrókinn við lyftubúnaðinn.

Hrook Block: fest við vír reipi eða keðju, notað til að lyfta álagi.

2) Tegundir lyfja sem notaðar eru
Rafmagnsvír reipi lyftu:

Hentar fyrir miðlungs til þungt álag.

Veitir sléttar lyftingar með nákvæmri stjórn.

Oft búin mörgum hraða, bremsum og ofhleðsluvörn.

Rafmagnskeðjulyf:

Venjulega notað til léttari álags.

Samningur og hagkvæmir.

Auðveldara viðhald miðað við vír reipi lyftur.

3) Lyftuaðgerðir
Lyftingargeta: svið byggð á hönnun; Dæmigerðir hreyfanlegir gantrakranar nota lyftur frá 1 tonn upp í 20+ tonn.

Lyftuhæð: skilgreint með lengd vír reipi og úthreinsun vagns.

Hemlunarkerfi: Rafsegul- eða vélrænni bremsur til að halda álaginu á öruggan hátt.

Ofhleðsluvörn: Skynjarar eða álagsfrumur koma í veg fyrir að lyfti álag umfram hlutfallsgetu.

Takmarkar rofar: Efri og neðri takmörkarrofar til að koma í veg fyrir ofgleði eða oflækkandi.

4) Vagnakerfi
Fest á teinum eða lögum fest við aðalgeislann.

Færir lyftuna meðfram girðingarspennunni.

Knúinn af rafmótor og gírkassa.

Stjórnað með hengiskraut eða þráðlausum fjarstýringu.

3.ENDvagn

1) Virkni
Styður aðal girðinginn og tengir það við kranafæturna.

Hýsir hjólin sem leyfa öllum krananum að fara meðfram jörðu eða teinum.

Flutningur hleðst frá girðunni að hjólum og síðan til jarðar.

2) Uppbygging og hönnun
Venjulega úr soðnum stálplötum sem mynda traustan ramma.

Hannað til að koma til móts við hjólasamsetningar (annað hvort gúmmídekk fyrir hreyfingu á jörðu niðri eða stálhjólum fyrir járnbrautaferðir).

Verður að vera nógu stíf til að standast beygju- og snúningsöfl við kranaaðgerð.



4.Crane ferðakerfi

Ferðahjól:

Fest á endavagna.

Hægt að vera gúmmíþreytt fyrir slétt steypugólf eða stálhjól fyrir teinar.

Búin með legum fyrir sléttan snúning.

Ferðavélar:

Rafmótorar sem keyra hjólin um gírkassa.

Veittu nægilegt tog til að færa kranann með álagi hans.

Gírkassar:

Draga úr mótorhraða í viðeigandi hjólhraða og auka tog.

Venjulega orma gírkassar eða helical gírkassar.

Drive ásar:

Tengdu gírkassann framleiðsla við hjólin, sendir afl.

Bremsukerfi:

Rafsegul- eða vélrænni bremsur á ferðamótorum eða hjólum til að halda krananum kyrrstætt þegar þess er þörf.

5. Ferðakerfi

Vagnhjól:

Fest á vagnramma.

Venjulega úr stáli með nákvæmni legur fyrir slétta veltingu.

Hannað til að keyra á efstu flans eða teinum aðal girðingarinnar.

Ferða mótor:

Rafknúinn völd vagn hreyfingarinnar.

Oft parað við gírkassa til að draga úr hraða og auka tog.

Gírkassi:

Venjulega ormur eða helical gerð.

Veitir margföldun og hraðaminnkun á hraða fyrir hreyfingu vagns.

Drifkerfi:

Mótorinn keyrir eitt eða fleiri vagnhjól um gírkassann og drifskaftið.

Stjórnkerfi:

Stýrt af hengiskraut eða þráðlausum fjarstýringu.

Leyfir áfram og afturábak hreyfingar vagnsins.

Bremsur:

Rafsegul- eða vélrænni bremsur eru búnar á mótorskaftinu eða gírkassa til að halda vagninum í stöðu þegar þeim er hætt.

Takmörkunarrofar:

Sett upp í báðum endum aðal girðingarinnar.

Koma í veg fyrir að vagninn renni frá geislanum og eykur öryggi.

6.Crane hjól

Tegundir hjóls
Stálhjól:

Hannað til að keyra á stál teinum.

Algengt er að nota til útivistarkrana eða þunga.

Varanlegur og fær um að meðhöndla mikið álag.

Krefjast vel viðhaldinna teina til sléttrar notkunar.

Gúmmíþráða hjól:

Hannað fyrir ferðalög á steypu eða malbikuðum flötum.

Búðu til betra grip og minnkaðu gólf slit.

Rólegri aðgerð og betri högg frásog.

Sveigjanlegri hreyfing án þess að þurfa teinar.

7.Crane Hook

1) Virkni
Krókurinn er aðal lyftandi festingin sem tengir lyftu kranans við álagið.

Það heldur á öruggan hátt, lyftur og hreyfir sig álag við kranaaðgerð.

2) Tegundir króka
Venjulegur kranakrókur:

Úr fölsuðu stáli eða álstáli fyrir mikinn styrk.

Hannað með öryggisklemmu til að koma í veg fyrir álagshell.

Venjulega snúast krókar, sem gerir kleift að snúast álag.

Sérhæfðir krókar:

Gríptu krókar, Clevis krókar eða sérsniðnir krókar fyrir sérstakar hleðslutegundir.

Getur falið í sér þyngri hönnun fyrir tilteknar atvinnugreinar.


8.Motor

1) Tilgangur
Veitir vélrænan kraft fyrir ýmsar hreyfingar kranans:

Krana ferðalög (flytja allt kynslóð)

Vagnaferðir (færir lyftuna meðfram aðal girðingunni)

Lyfting (lyftuaðgerð til að hækka og lækka álag)

2) Tegundir mótora notaðar
Rafmótorar (algengastir):

AC mótorar:

Innleiðingarvélar í íkorni fyrir endingu og áreiðanleika.

Oft notað til krana ferðalaga og vagn hreyfingu.

DC mótorar:

Bjóddu framúrskarandi hraðastýringu og tog.

Sjaldgæfari nú á dögum vegna viðhaldskrafna.

Mótor forskriftir:

Metinn afl fer eftir álagsgetu og hraðakröfum.

Venjulega hannað fyrir þunga, hléum á skyldum.

.

9.Sound og Light Alarm System & Limit Switch

1) Hljóð og ljós viðvörunarkerfi
Tilgangur:

Varar starfsfólk á vinnusvæði krana við kranahreyfingum til að auka öryggi.

Viðvaranir í nágrenninu við lyftingar, vagnaferðir eða ferðalög í krana.
2) takmarka rofa
Tilgangur:

Koma í veg fyrir að kraninn eða vagninn fari út fyrir örugg rekstrarmörk.

Verndar kranabyggingu, lyftu og álagi gegn skemmdum.

10. Öryggisbúnaður

1) Ofhleðsluverndartæki
Kemur í veg fyrir að lyfta álagi sem er meiri en afkastageta kranans.

Notar hleðsluskynjara eða hleðslufrumur sem eru samþættar í lyftuna.

Hættir sjálfkrafa að lyfta þegar of mikið er greint.

Verndar kranabyggingu og eykur öryggi rekstraraðila.

2) takmarka rofa
Lyftandi takmörk rofi: kemur í veg fyrir ofgleði eða oflækkandi krókinn.

Vagnörkunarrofi: Stöðvar Trolley ferðalög hjá Girder endum.

Kranaferðamörk rofi: Stöðvar kranaferðir við flugbrautarenda eða örugg svæði.

3) Neyðarstopphnappur
Staðsett á stjórnborðum og hengiskrautum.

Skerðir strax kraft að öllum hreyfingum krana þegar ýtt er á.

Veitir skjótan lokun í neyðartilvikum.

4) Tæki gegn árekstri
Notað í umhverfi með mörgum krana eða hindrunum.

Skynjarar greina nálægð við aðrar krana eða mannvirki.

Hægðu sjálfkrafa eða stöðvaðu hreyfingu krana til að forðast árekstra.

5) Hemlakerfi
Rafsegul- eða vélrænni bremsur á lyftu, vagn og kranaferðamyndum.

Gakktu úr skugga um að kraninn haldi stöðu þegar það er kyrrstætt.

Taktu sjálfkrafa þátt við rafmagnsleysi eða neyðarstöðv.

11. Stjórnunarstilling

1) Hengisstjórn
Hlerunarbúnað handfestingarbúnað sem er tengdur við kranann með snúru.

Gerir rekstraraðilanum kleift að stjórna öllum kranahreyfingum: lyftingum, vagnaferðum og kranaferðum.

Er með hnappa eða stýripinna fyrir nákvæma stjórn.

Algengt í minni eða meðalstórum kranum.

2) Þráðlaus fjarstýring
Veitir rekstraraðila frelsi til að fara um vinnusvæðið.

Stýrir öllum kranaaðgerðum með útvarpsmerki.

Búin með öryggisaðgerðum eins og neyðarstopphnappum.

Tilvalið fyrir stærri vinnusvæði eða þegar skyggni er betra frá mismunandi stöðum.

3) Stjórn skála
Rekstraraðili situr inni í skála sem er festur á krananum.

Stýrir í gegnum stýripinna, pedali og hnappa.

Býður upp á framúrskarandi skyggni og þægindi fyrir langar aðgerðir.

Sjaldgæfari fyrir hreyfanlegar stakar kranar kranar vegna stærðar þeirra en notaðir í þungum eða sérhæfðum krana.

4) Hálfsjálfvirk \/ sjálfvirk stjórn
Innlimir forritanlegir rökstýringar (PLC) fyrir sjálfvirkar raðir.

Notað í sérhæfðum forritum sem krefjast endurtekinna eða nákvæmra hreyfinga.

Getur samlagast skynjara til að fá endurgjöf og öryggislæsingar.

5) Eiginleikar stjórnkerfa
Fjölhraða stjórnun fyrir slétta notkun.

Neyðarstopp og öryggislæsingar.

Ofhleðsla og takmarka samþættingu rofa.

Notendavænt tengi til að auðvelda notkun.

Teikning

Aðal tæknileg





1. sveigjanleiki og hreyfanleiki
Auðvelt að hreyfast á hjólum, sem gerir kleift að nota á mismunandi stöðum án fastra teina.

Hentar vel til notkunar úti og inni á flötum.

2.. Hagkvæm
Almennt lægri kostnaður miðað við tvöfalda girðingu eða fastan krana.

Einfölduð hönnun þýðir minni efnis og lægri framleiðslukostnaður.

3.. SPARINGAR
Stakur gírer hönnun er samningur og léttari, sem þarfnast minni lofthæðar.

Tilvalið fyrir aðstöðu með takmarkað lóðrétt rými.

4. Auðvelt uppsetning og viðhald
Fljótt að setja upp og taka sundur vegna léttari uppbyggingar.

Auðveldari aðgangur að venjubundnu viðhaldi og skoðunum.

5. Fjölhæf forrit
Hentar fyrir fjölbreytt úrval atvinnugreina, þar á meðal vöruhús, vinnustofur, byggingarstaðir og litlar framleiðsluverksmiðjur.

Ræður við miðlungs til létt lyftunarverkefni á skilvirkan hátt.

6. Góð álagsgeta
Fær um að lyfta hóflegu álagi (venjulega allt að 20 tonn) með áreiðanlegum afköstum.

7. Bætt öryggi
Búin með nútíma öryggisbúnaði eins og ofhleðsluvörn, takmörkunarrofa og viðvaranir.

Dregur úr áhættu í efnismeðferðaraðgerðum.



1.. Byggingarstaðir
Lyfting og hreyfandi smíði eins og stálgeislar, steypublokkir og búnaður.

Tilvalið fyrir tímabundna notkun vegna auðveldrar hreyfanleika.

2. Vöruhús og geymsluhús
Meðhöndlun bretti, gáma og þungar vörur.

Færir efni á skilvirkan hátt á opnum svæðum.

3.. Framleiðsluaðstaða
Aðstoða við samsetningarlínur með því að flytja hluta og fullunnar vörur.

Hleðsla og losun þungra íhluta.

4. skipasmíðastöðvar og hafnir
Hleðsla\/losun farm í smærri bryggjum eða gámagarði.

Meðhöndlun Efni þar sem fastir kranar eru óframkvæmanlegar.

5. Viðhalds- og viðgerðarverkstæði
Lyftivélar, vélarhlutar eða verkfæri til viðgerðar.

Býður upp á sveigjanlegar lyftingarlausnir innan vinnustofna.

6. Útskrá geymslusvæði
Stjórna lausu efni, rörum og smíði búnaði.

Hentar fyrir ójafnt landslag þegar það er búið viðeigandi hjólum.





1. Hönnun og verkfræði
Ákveðið forskriftir byggðar á kröfum viðskiptavina (álagsgetu, spennu, hæð osfrv.).

Búðu til nákvæmar verkfræðiteikningar og byggingarútreikninga.

Veldu viðeigandi efni og íhluti.

2. Efni innkaup
Uppruni hágæða stál, mótorar, rafmagn íhlutir, hjól og aðrir hlutar.

Staðfestu efnisvottanir og staðla samræmi.

3. Framleiðsla íhluta
Aðal geislaframleiðsla: Skurður, suðu og vinnsla stálplata og hluta.

Lokavagnar og fætur: suðu og samsetning burðargrindar.

Hjól og ásar: Vinnsla og samsetning samkvæmt hönnun.

4. Yfirborðsmeðferð
Hreinsið og undirbúið alla stálíhluti.

Notaðu ryðþéttar húðun, grunnar og málningu samkvæmt forskriftum.

5. Samsetning
Settu saman aðalgeislann, endavagna, fætur og hjól.

Settu upp mótora, gírkassa, bremsur og stjórnkerfi.

Festu lyftu- og vagnakerfið á aðal girðingu.

6. Raflagnir
Settu raflögn fyrir mótor, stjórnborð, viðvaranir og takmörkunarrofa.

Tengdu hengiskraut eða þráðlaust stjórntæki.

7. Gæðaeftirlit og skoðun
Framkvæma víddareftirlit og uppbyggingarpróf.

Gerðu rafmagnspróf og hagnýtar rannsóknir á mótorum og stjórntækjum.

Prófunaröryggisbúnaður, bremsur, viðvaranir og takmarka rofa.

8. Hleðslupróf
Framkvæmdu prófanir án álags og fullrar álags.

Staðfestu lyftingargetu, ferðalög og vagnastarfsemi.

Niðurstöður skjals og gera nauðsynlegar leiðréttingar.

9. Loka skoðun og umbúðir
Loka gæði eftirlit og vottun.

Hreinsið og pakkið kranaíhlutunum fyrir sendingu.

Undirbúðu handbækur, teikningar og viðhaldsleiðbeiningar.

10. Stuðningur við afhendingu og uppsetningu
Sendu kranann á vefsíðu viðskiptavinarins.

Veittu uppsetningaraðstoð eða eftirlit.

Bjóddu þjálfun fyrir rekstraraðila og viðhaldsfólk.

Verkstæði Skoða:

Fyrirtækið hefur sett upp greindan búnaðastjórnunarvettvang og sett upp 310 sett (sett) af meðhöndlun og suðu vélmenni. Eftir að áætluninni er lokið verða meira en 500 sett (sett) og netkerfi búnaðarins mun ná 95%. 32 suðulínur hafa verið í notkun, 50 er áætlað að setja upp og sjálfvirkni alls vörulínunnar hefur náð 85%.
