100 tonna loftkran



Lykilatriði:

Getu:

Með allt að 100 tonna lyfti er þessi krani smíðaður til að takast á við mjög mikið álag eins og stálspólur, vélar eða stóra byggingaríhluti.

Brú:

Kraninn starfar á láréttri brúarbyggingu, sem færist meðfram teinum sem eru fest á hækkuðum geisla eða mannvirkjum. Þessi brú gerir krananum kleift að hylja stórt svæði og veitir sveigjanleika í hreyfingu.

Vagn og lyftu:

TheVagnferðast meðfram brúnni og ber lyftuna. TheHífaer búið vír reipi, sem eru endingargóðari og fær um að lyfta þungum lóðum samanborið við keðjuhindr.

Lyftunarbúnaðurinn lyftir og lækkar álagið og notar vír reipi sem særða um trommu.

Vír reipi:

TheVír reipier lykillyftingarþátturinn, þekktur fyrir styrk sinn, sveigjanleika og getu til að takast á við þyngd og slit sem tengist lyftingum með stórum afköstum. Það er ónæmara fyrir núningi og ræður við hærri togálag en keðjuleiðir.

Stjórnkerfi:

Handvirk eða sjálfvirk stjórntækieru notaðir til að stjórna krananum. Rekstraraðilar geta stjórnað hreyfingum lyftu, vagnsins og brú til að staðsetja álagið nákvæmlega.

Nútíma kranar eru oft meðFjarstýringar, sem gerir ráð fyrir öruggari notkun úr fjarlægð.

Öryggisaðgerðir:

Búin með mörgum öryggisleiðum eins ogtakmarka rofa, ofhleðsluvörn, ogNeyðar stöðvunarkerfiTil að koma í veg fyrir slys og tryggja slétta notkun.

Ábyrgð: 1 ár

Þyngd (kg): 3000 kg

Útsýni í vídeói: veitt

Skýrsla um vélarannsóknir: Veitt

Litur: Sérsniðin

Kranakrem: Auðvelt starfrækt Girder Bridge Crane

Getu: 0. 5-10 t

Gerð: Suspension Bridge Crane

Aflgjafi: 110V\/220V\/230V\/380V\/440V

Stjórnunaraðferð: Jarðstýring+ fjarstýring (sérsniðin)

Moq: 1 sett

Lyftibúnað: Rafmagnslíf

Vinnuskylda: A 3- A5

Eftir ábyrgðarþjónustu: Tæknilegur stuðningur við vídeó

Myndir og íhlutir





1. Main geisla

Hönnunaraðgerðir

1) Uppbyggingarsnið

Aðalgeislinn er venjulega framleiddur úr hágæða stáli í I-geisla- eða kassakassasnið fyrir styrk og stífni.

Hönnunin tryggir endingu en lágmarka þyngd geislans til að draga úr heildar kranaálagi.

2) Mál

Mál aðalgeislans er háð afkastagetu botnbólgunnar, spennu og vinnuumhverfi.

Verkfræðingar hanna það til að standast kraftmikla og truflanir, með hliðsjón af þáttum eins og sveigjuörkum og dreifingu álags.

3) Flans og vefbyggingar

Flansinn (efri og neðri hlutar geislans) ber lárétta álag en vefurinn (lóðréttur hluti) meðhöndlar lóðrétt álag.

Soðið eða rúllað stálsnið eykur stöðugleika og burðargetu.

4) Tengingarstig

Aðalgeislinn tengist endanum eða vörubílunum, sem gerir krananum kleift að fara meðfram flugbrautarkerfinu.

Festing sviga eða viðhengi rúmar lyftuna og tryggir slétta notkun.

Hífa

TheHífaer lyftibúnaðinn sem hækkar og lækkar álagið. Í 100- tonnakrana notar lyftingin venjulegaVír reipi, sem eru nógu sterk og endingargóð til að takast á við mjög mikið álag.

Lyfturinn inniheldur aMótor, gírkassi, Tromma, ogVír reipi, sem vinna saman að vindi og slaka á reipið, lyfta og lækka álagið.

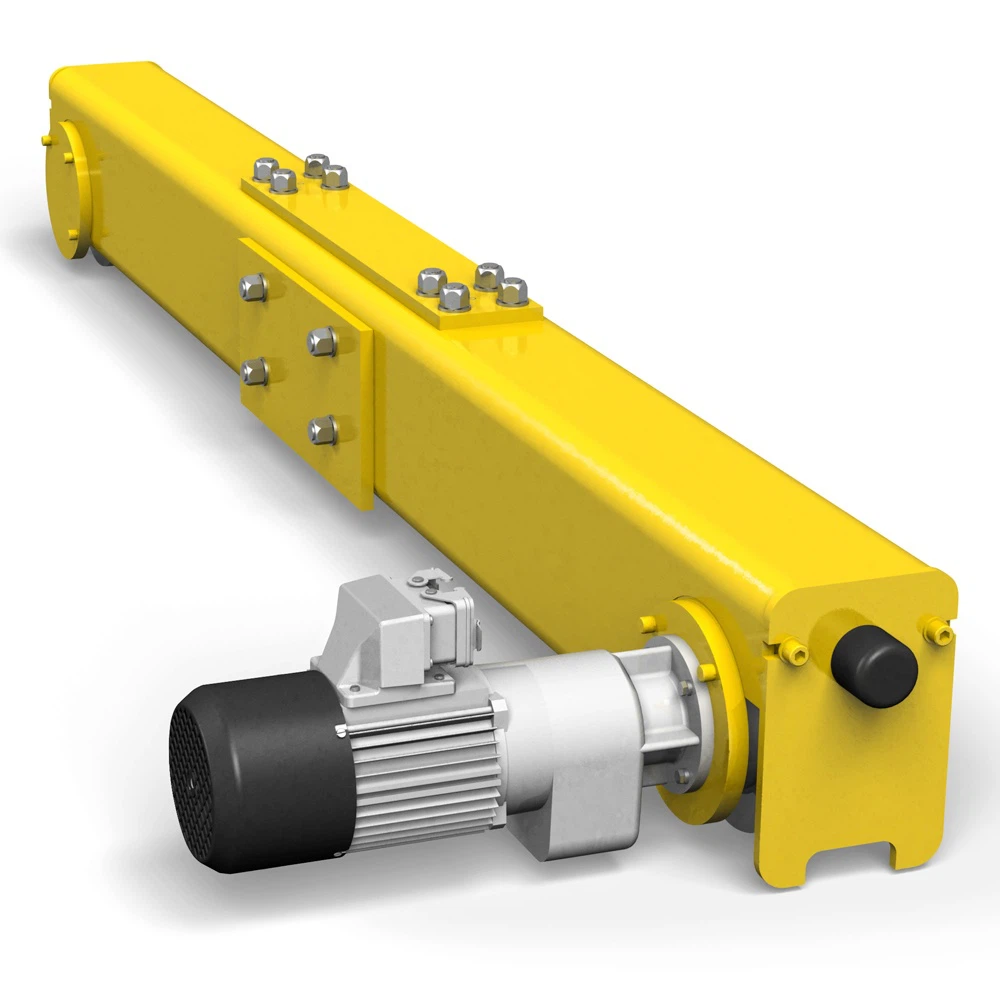

3.ENDvagn

1) Eiginleikar lokavagnsins

Nákvæmni röðun: Tryggir að botnblokkin loftkraninn gangi vel meðfram teinunum og dregur úr sliti.

Misskipting getur leitt til ójafnrar dreifingar álags og bilunar í kerfinu.

Samningur hönnun: Bjartsýni fyrir lágmarks þyngd en viðheldur uppbyggingu.

Andstæðingur-fjármagnskerfi: Öryggisleiðir koma í veg fyrir að hjólin fari úr meðan á notkun stendur.

2) Efni og framleiðsla

Efni: Framleitt úr hágráðu stáli fyrir styrk og viðnám gegn aflögun undir miklum álagi.

Framleiðsluferli: Nákvæmni vinnsla tryggir nákvæma röðun og víddir. Gæðapróf, þ.mt álag og streitugreining, sannreyna árangur og öryggi.



4.Crane ferðakerfi

1) Vinnuregla

Rafmótorarnir keyra hjólin í gegnum gírkassa og tengibúnað.

Þegar hjólin snúa, hreyfist botnblokkin yfir höfuð krana meðfram flugbrautargeislunum, sem gerir honum kleift að staðsetja álagið eftir þörfum.

Hægt er að stjórna hreyfingunni handvirkt með hengiskraut eða nota lítillega þráðlausa stjórntæki.

2) Viðhald og skoðun

Regluleg smurning: Berðu fitu eða olíu á hjól, gírkassa og legur til að lágmarka núning.

Leiðbeiningareftirlit: Tryggja rétta röðun hjóls og teina til að koma í veg fyrir misjafn slit og undanþágu.

Skoðun: Athugaðu reglulega hvort slit á hjólum, mótorum og tengingum.

Skipti: Skiptu um slitna eða skemmda hluti tafarlaust til að forðast tafir á rekstri.

5. Ferðakerfi

1) Vinnuregla

Mótorinn býr til afl, sem er sendur í gírkassann.

Gírkassinn dregur úr hraða mótorsins og eykur tog til að keyra hjólin.

Hjólin rúlla meðfram girði flans og hreyfa vagninn lárétt.

Rekstraraðilinn stjórnar stefnu og hraða vagnsins með því að nota hengiskraut, fjarstýringu eða sjálfvirkt kerfi.

2) Aðgerðir og ávinningur

Slétt notkun: Hágæða hjól og nákvæmni drif tryggja stöðuga og slétta hreyfingu.

Hleðslu fjölhæfni: Ræður við breitt svið álagsgetu, allt eftir forskriftum botnblokkarinnar.

Nákvæmni staðsetningar: Breytileg hraðastýring gerir kleift að ná nákvæmri staðsetningu lyftu til að lyfta verkefnum.

Ending: öflug smíði og slitþolin efni lengja þjónustulíf vélbúnaðarins.

6.Crane hjól

Tegundir hjóls

1) Flansað hjól

Hönnun: Hafa flansar á jaðrunum til að halda botnbálknum yfir höfuð krana í takt við teinana.

Forrit: Algengt er að nota krana sem starfa á venjulegu járnbrautakerfum.

2) Flat hjól

Hönnun: Skortur flansar og treystu á ytri leiðsagnarkerfi til aðlögunar.

Umsóknir: Hentar fyrir leiðsögn eða sértækar iðnaðaruppsetningar.

3) Tvöfaldar hjól

Hönnun: Lögun flansar á báðum hliðum, sem veitir aukinn stöðugleika.

Umsóknir: Tilvalið fyrir mikla nákvæmni eða þunga.

7. Krana Hakk

Lykilþættir kranakrókar

1) Hook Body: Bogna uppbyggingin sem heldur álaginu. Frumstillt og hitað meðhöndluð fyrir styrk og endingu.

2) Öryggisklemmur: Vorhlaðinn klemmur sem tryggir að álagið er áfram tryggt við lyfting. Kynnir álagið frá því að renna af króknum.

3) Bær eða snúningssamsetning: Leyfir króknum að snúa frjálslega til að fá betri álagsréttingu. Streitir streitu á neðri reitinn Krana reipi eða keðju.

4) Shank eða auga: Tengir krókinn við lyftibúnað kranans (td vír reipi eða keðju).

Mótor

Kraninn er búinn nokkrumRafmótorar, ábyrgur fyrir því að knýja hreyfingu brúarinnar, vagnsins og lyftu.

Þessir mótorar eru venjulegaAC mótorarHannað til að veita nauðsynlegan kraft til að lyfta og færa mikið álag.

.

Hljóð og ljósviðvörunarkerfi og takmörkunarrofi

Samþætting og rekstur

1) Hljóð og ljós viðvörunarkerfi

Virkir sjálfkrafa þegar kraninn er á hreyfingu, lyftir álagi eða við neyðarástand.

Einnig er hægt að stjórna handvirkt sem viðvörunarmerki við viðhald eða hættuástand.

2) Takmarkaðu rofa

Sett upp á mikilvægum stöðum eins og efri og neðri mörk krókanna, lokastöðu vagnsins og flugbrautinni lýkur.

Hefur samskipti óaðfinnanlega við rafmagnsstýringarkerfi kranans til að stöðva aðgerðir samstundis þegar mörkum er náð.

10. Öryggisbúnaður

1. Takmörkar rofar

Virkni: Koma í veg fyrir offramleiðslu kranans, vagnsins eða lyftu. Þéttir kranaíhluta og eykur stjórnun rekstraraðila.

2.. Ofhleðsluverndartæki

Virkni: Fylgist með þyngdinni sem er lyft og kemur í veg fyrir að kraninn gangi ef álagið fer yfir metinn afkastagetu hans. Vernd gegn bilun í búnaði og tryggir öryggi á vinnustað.

3.. Hljóð og ljós viðvörunarkerfi

Virkni: Viðvaranir í nágrenninu starfsfólk kranaaðgerðar með háum heyranlegum merkjum og blikkandi ljósum. Dregur úr hættunni á slysum í annasömu eða hávaðasömu umhverfi.

4.. Neyðarstopphnappur

Virkni: Stöðvar samstundis stöðvunaraðgerðir ef um er að ræða neyðarástand. Endur svörun til að koma í veg fyrir slys eða tjón á búnaði.

5

Virkni: kemur í veg fyrir árekstra milli tveggja krana sem starfa á sömu flugbraut eða með nærliggjandi mannvirki. Enduröryggi í mörgum kranumhverfi.

6. Buffer stoppar

Virkni: Upsogar hreyfiorku kranans til að koma í veg fyrir harða áhrif á flugbrautinni endar. Fylgir kranaskipan og flugbraut frá skemmdum.

7. Stjórnunarkerfi gegn sveiflum

Virkni: dregur úr sveiflu álagsins við lyftingar eða ferðaaðgerðir. Bætir nákvæmni og öryggi við meðhöndlun álags.

8. ofhitnun verndar fyrir mótora

Virkni: Fylgist með mótorhita og stöðvar notkun ef ofhitnun á sér stað. Kemur í veg fyrir skemmdir á hreyfi og dregur úr niður í miðbæ.

11. Stjórnunarstilling

1) Hengiskraut: Hlerunarstýring hengdur úr krananum.

Starfað af einstaklingi sem stendur á jörðu nálægt krananum.

2) Þráðlaus fjarstýring: Notar útvarpsbylgju (RF) eða innrautt (IR) merki til að stjórna krananum þráðlaust.

3) Stjórnun skála (skála ökumanns): Skála er settur upp á krananum þar sem rekstraraðili stjórnar krananum beint með stýripinna, hnöppum eða stjórnborðinu.

4) Sjálfvirk\/forrituð stjórnun: Kraninn er forritaður til að framkvæma ákveðin verkefni sjálfstætt án beinna handvirks inntaks meðan á notkun stendur.



12. Skissa



Aðal tæknileg





Kostir

A 100- tonn yfir vírkranabýður upp á nokkra kosti, sérstaklega í atvinnugreinum sem krefjast lyftingar og hreyfingar mjög mikils álags. Geta þess og ending gerir það að nauðsynlegu tæki fyrir fjölbreytt úrval af forritum. Hér að neðan eru lykilkostir A 100- tonna kostnaðar við vírkrana:

1. Mikil lyftingargeta

Mikil meðhöndlun álags: Með 100- tongetu getur kraninn auðveldlega lyft og hreyft ákaflega þunga hluti eins og stálgeisla, vélar, hverfla og byggingarefni. Þetta gerir það tilvalið fyrir atvinnugreinar eins og stálframleiðslu, skipasmíði og virkjanir.

2. Endingu og styrkur

Vír reipi: Notkun vír reipi veitir betri styrk og langlífi miðað við keðjubundin kerfi. Vír reipi eru mjög ónæmir fyrir sliti, sem gerir þeim hentugt fyrir þungar aðgerðir.

Öflug smíði: Kraninn er smíðaður með sterkum, varanlegum efnum sem geta staðist mikið álag sem felst í því að lyfta miklum álagi og tryggja langan þjónustulíf jafnvel í hörðu umhverfi.

3. Skilvirkni

Hröð og nákvæm aðgerð: Kraninn gerir ráð fyrir skjótum lyftingum, lækkun og láréttri hreyfingu, bæta heildar skilvirkni í meðhöndlun efnisins. Rekstraraðilar geta stjórnað nákvæmri staðsetningu álags, flýtt fyrir ferlum í framleiðslulínum eða byggingarstöðum.

Stöðug aðgerð: Þessir kranar eru hannaðir til stöðugrar, þungrar notkunar, sem gerir kleift að lengja tímabundna starfsbrautir án tíðra sundurliðunar eða viðhalds, sem eykur framleiðni.

4. Bætt öryggi

Hleðslustýring: Kraninn býður upp á framúrskarandi stjórn á álagshreyfingum og dregur úr hættu á slysum. Vír reipakerfið veitir slétta lyftingar og lækkun, sem tryggir öryggi bæði álagsins og umhverfisins í kring.

Öryggisaðgerðir: Búin með nauðsynlegum öryggisleiðum eins og takmörkunarrofa, ofhleðsluvörn, bremsur og neyðar stöðvunarkerfi, kemur kraninn í veg fyrir slys eins og offramleiðslu, ofhleðslu eða skyndilegan álagsdropa.

5. Breitt umsóknarsvið

Fjölhæfni: A 100- tonn yfir vírkrana er fjölhæfur, fær um að takast á við mismunandi tegundir af miklum álagi í ýmsum atvinnugreinum, þar á meðal stálmolum, steypustofum, smíði, skipasmíðastöðum og virkjunum.

Meðhöndlun stórra svæða: Kostnaðarbyggingin gerir krananum kleift að hylja stóra vinnusvæði og meðhöndla þung efni yfir breitt svæði, sem veitir meiri sveigjanleika hvað varðar efnisstöðu og hreyfingu.

6. Hagkvæmir fyrir þungar lyftingar

Dregur úr handavinnu: Með því að meðhöndla mikið álag með nákvæmni og skilvirkni lágmarkar kraninn þörfina fyrir umfangsmikla handavinnu. Þetta sparar ekki aðeins tíma heldur dregur einnig úr launakostnaði og hugsanlegri áhættu fyrir starfsmenn.

Lægri viðhaldskostnaður: Varanlegt vír reipi og öflug smíði krefst sjaldnar viðhalds miðað við aðra lyftingaraðferðir, sem leiðir til lægri rekstrarkostnaðar til langs tíma.

7. Auka nákvæmni og stjórn

Slétt notkun: Vír reipi lyftu gerir ráð fyrir sléttum lyftingum og lækkun, sem gefur rekstraraðilum nákvæma stjórn á álagshreyfingum. Þetta er sérstaklega gagnlegt í viðkvæmum aðgerðum eða þegar staðsetja er álag með mikilli nákvæmni.

Margir stjórnunarvalkostir: Hægt er að stjórna þessum kranum með aðgerðum skála, hengisstjórn eða þráðlausri fjarstýringu, sem veitir rekstraraðilum sveigjanleika við meðhöndlun og bætir öryggi í heild með því að leyfa notkun úr fjarlægð.

8. Geimnýting

Skilvirk notkun lóðrétts og lárétts rýmis: Yfirheilbrigði kranar eru festir á hækkuðum mannvirkjum, sem gerir kleift að nota gólfpláss í verksmiðjum og vöruhúsum. Kraninn getur fært efni yfir hindranir og hámarkað nýtingu vinnusvæðis.

9. Minnkað slit á riggunarbúnaði

Lágmarks kröfur um rigg: Sterku vír reipi dregur úr þörfinni fyrir viðbótar rigningarbúnað, svo sem stroffa eða keðjur, sem eru hættari við slit. Þetta hjálpar til við að draga úr viðhaldskostnaði og niður í miðbæ sem tengist bilun í útbúnaði búnaðar.

10. Sérhannaðar

Sérsniðin að sérstökum þörfum: A 100- tonn yfir vírkrana er hægt að aðlaga fyrir tiltekin iðnaðarforrit, þar með talið mismunandi lyftihraða, lyftustillingar og viðbótaraðgerðir eins og segull eða sérhæfðir krókar. Þessi sveigjanleiki tryggir að kraninn uppfylli sérstakar rekstrarkröfur.

11. Aukið öryggi á vinnustað

Minni handvirk meðhöndlun: Með því að kraninn tekur við þungri lyftingu er handvirk meðhöndlun stórra eða þungra efna lágmörkuð og dregur úr hættu á meiðslum til starfsmanna.

Neyðaraðgerðir: Búin með eiginleika eins og ofhleðsluvernd og neyðar stöðvunarkerfi auka þessar kranar öryggi við lyftingaraðgerðir.

Yfirlit yfir kosti:

Mikil lyftingargetaaf allt að 100 tonnum til að meðhöndla þung efni.

Varanlegur vír reipiVeittu langvarandi afköst og minnkað viðhald.

Skilvirk aðgerðFlýtir fyrir efnismeðferðarferlum og bætir nákvæmni.

Alhliða öryggisaðgerðirTryggja örugga notkun og draga úr slysum á vinnustað.

FjölhæfniÍ atvinnugreinum eins og stáli, smíði, skipasmíði og orku.

HagkvæmHvað varðar minni vinnuafl og viðhaldskostnað.

Hámarkar nýtingu rýmis, sem gerir ráð fyrir skilvirkri notkun gólfs og loftrýmis.

Að lokum, A 100- tonn yfir vírkrana býður upp á ósamþykktan styrk, skilvirkni og öryggi, sem gerir það að kjörnum lausn til að meðhöndla mikið álag í ýmsum iðnaðarstillingum.





Umsókn:

1.. Framleiðsluiðnaður

Að flytja hráefni og fullunnar vörur yfir framleiðslulínur.

Aðstoð við samsetningaraðgerðir fyrir vélar, farartæki og búnað.

2. vörugeymsla og flutninga

Hleðsla og losun vöru í vöruhúsum og dreifingarstöðvum.

Skipulagning birgða með því að lyfta og setja þunga hluti í hillur.

3.. Byggingariðnaður

Lyftu byggingarefni eins og stálgeislum, steypu spjöldum og verkfærum.

Aðstoð við samsetningarferla á byggingarsvæðum.

4. Viðhalds- og viðgerðarverkstæði

Meðhöndlun vélar og búnaðar til viðgerðar og þjónustu.

Flutningur íhluta innan vinnustofna eða þjónustubóta.

5. Stál- og málmvinnsla

Að flytja hrátt stál- og málmblöð milli vinnsluvélar.

Lyfta og staðsetja þungmálmíhluti við skurði, suðu eða samsetningu.

6. Efna- og lyfjaiðnaður

Lyftu trommur, skriðdreka og öðrum gámum í efnavinnslustöðvum.

Aðstoð við samsetningu og viðhald búnaðar í hreinsiherbergjum.

Kranaframleiðsla málsmeðferð

1. Kröfugreining og hönnun:

Greindu rekstrarþarfir viðskiptavinarins, þ.mt getu, spennu, lyftihæð og vinnuumhverfi. Þróaðu tæknilega hönnun með CAD hugbúnaði. Innilokaðu nákvæmar forskriftir fyrir helstu þætti: Girder, Hount, END WORDIATES og CONTERNIONSES.Safnaðu hönnuninni við alþjóðlega staðla eins og ISO, FEM og CMAA.

2.. Efnisinnkaup: Hágæða stálplötur fyrir aðal girðingu og endavagna. Staðalaðir íhlutir fyrir lyftur, mótor og vagnar.

3. Framleiðsla íhluta

A. Helstu girði: Stálplötur eru skornar að stærð með því að nota CNC plasma eða leysirskeravélar.

Tryggja nákvæmni til að viðhalda styrk og víddar nákvæmni.

b. Lokavagnar: Vél og settu saman stálhluta fyrir lokavagninn. Hjólasamsetningar og legur.

C. Lyftu og vagn: afla fyrirfram framleiddra lyfja eða setja þá saman í húsinu. Lyftuaðferðir, mótorar, bremsur og stjórna á vagninn.

D. Rafkerfi: Settu saman rafmagnsstýringarkassann með tengiliðum, inverters og öryggislestum. Innstallar raflögn fyrir mótora, takmörk rofa og skynjara.

4. Yfirborðsmeðferð: Notaðu sandblásun eða skotblöðun til að fjarlægja ryð og óhreinindi úr stálflötum. Notaðu tæringargrunninn og lýkur með endingargóðum toppfrakka. Notaðu sérhæfða húðun fyrir umhverfi eins og efnaplöntur eða útivist.

5. Íhluta samsetning: Festu lyftu og vagninn við aðal girðingu.

Festingarvagnar og hjól að girðunni endar.

6. Gæðaskoðun: Gakktu úr skugga um að allar víddir passi við hönnunarlýsingar.

7. Prófun fyrir afhendingu: herma eftir raunverulegum aðgerðum, þ.mt lyftingum, ferðalögum og stöðvun.

8. Umbúðir og flutningar: Taktu stóra hluti í sundur (td girðingar og endavagnar) til að auðvelda flutninga. Verðlaunaíhlutir í hlífðarefni til að koma í veg fyrir skemmdir meðan á flutningi stendur. Vísaðu handbækur, prófunarskírteini og skjölum um samræmi.

Verkstæði Skoða:

Fyrirtækið hefur sett upp greindan búnaðastjórnunarvettvang og sett upp 310 sett (sett) af meðhöndlun og suðu vélmenni. Eftir að áætluninni er lokið verða meira en 500 sett (sett) og netkerfi búnaðarins mun ná 95%. 32 suðulínur hafa verið í notkun, 50 er áætlað að setja upp og sjálfvirkni alls vörulínunnar hefur náð 85%.
