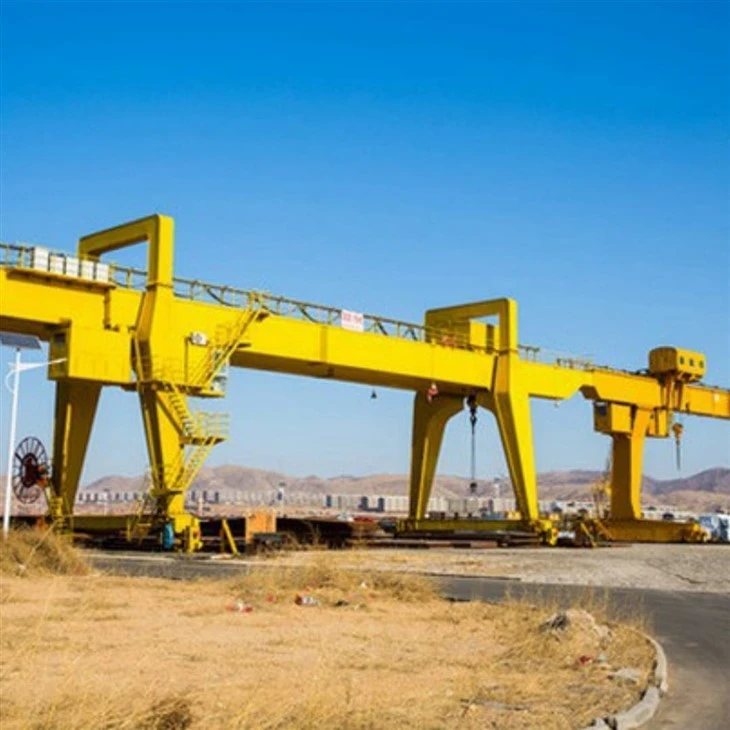

80 tonna tvöfaldur burðarkrani



The80 tonna tvöfaldur burðarkranier þunga-lyftingalausn sem er hönnuð til að meðhöndla stórt og fyrirferðarmikið álag í umhverfi utandyra eða hálf-utanhúss. Byggður með öflugri tvöföldu-burðarvirki, þessi gáttarkrani skilar framúrskarandi styrk, stöðugleika og lyftiafköstum fyrir krefjandi iðnaðarnotkun.

Búin með alyftibúnaður sem er festur á milli eða ofan á bára bára, þessi krani tryggir nákvæma lyftingu og lárétta hreyfingu farms. Það starfar á jörðu niðri og er almennt notað ískipasmíðastöðvar, byggingarsvæði, stálsmíðastöðvar, forsteyptar steypustöðvar og gámastöðvar.

Helstu eiginleikar:

Lyftigeta:80 tonn

Sviðsvið:Sérhannaðar (venjulega 18–35 metrar eða meira)

Lyftihæð:Það fer eftir þörfum verkefnisins (venjulega 6–12 metrar eða hærri)

Vinnuflokkur:A5–A7 (miðlungs til mikil-notkun)

Stjórnunarstilling:Kápa, fjarstýring eða hengiskýring

Aflgjafi:Kapalvinda, festoon kerfi eða rúlla

Hápunktar hönnunar:

Tvöfaldur burðarhönnun:Býður upp á aukið-burðarþol og stífleika.

Mikil vindþol:Hentar til notkunar utandyra, með öryggisbúnaði fyrir stormlæsingu.

Nákvæmni stjórn:Slétt start/stopp og nákvæm staðsetning hleðslu.

Sérhannaðar uppbygging:Fáanlegt með burðarörmum, stillanlegu spani og sérstökum krókum í samræmi við sérstakar rekstrarþarfir.

Öryggiskerfi:Er með yfirálagsvörn, takmörkunarrofa, neyðarstöðvun og-árekstursvörn.



Kjarnahlutir: Legur, gír, gírkassi, mótor

Upprunastaður: Henan, Kína

Ábyrgð: 1 ár

Þyngd (KG): 2000 kg

Myndbandsútgáfa-skoðun: Veitt

Prófunarskýrsla um vélar: Gefið

Lykilorð: göngukrani

Litur: Sérsniðin

Stærð: Sérsniðin

Hönnun: tölvuhagræðingarhönnun

Öryggi: Mikið sveigjanlegt flatt snúruafl

Umsókn: byggingariðnaður, verkstæði, vöruhús

Vinnuflokkur: A3-A8

Vottun: ISO, CE, BV, S GS, TUV

Aflgjafi: 380 ~ 480V, sérsniðin





1.Aðalgrind

Tegund:Tvöfaldur kassi-laga eða truss-stálbitar

Virkni:Styðjið lyftuna/vagninn og dreift álaginu jafnt yfir kranabygginguna

Eiginleiki:Há-sterk soðin hönnun með lágmarks sveigju



Vagn með lyftibúnaði

Tegund:Rafmagns- eða vökvavagnakerfi með vélknúnum lyftu

Lyfta:Þungt-vírtaugalyfta eða opna vindu lyftibúnað

Virkni:Hreyfir sig meðfram stöfunum til að lyfta og flytja farm lárétt



3.Endavagnar (fætur og hjólasamstæður)

Uppbygging:Tveir stífir fætur (annar eða báðir geta verið A-rammi eða kassi-gerð)

Virkni:Styðjið við aðalgrindirnar og leyfðu krananum að hreyfa sig meðfram teinum á jörðu niðri

Hjól:Búin með stálhjólum fyrir járnbrautarhreyfingu; geta innihaldið stýrihjól fyrir stöðugleika





4. Crane Traveling Mechanism

Drifkerfi:Mótor + gírkassi + bremsur

Akstursstilling:Venjulega tvöfalt-drif fyrir betra jafnvægi og grip

Stjórna:Variable frequency drive (VFD) fyrir mjúka hröðun og hraðaminnkun



5.Trolley ferðast vélbúnaður

1) Byggingarsamsetning

Vagnargrind: Ramminn er helsti burðarvirki vagnsins og veitir nauðsynlega stífni og styrk til að bera álagið. Hann er venjulega gerður úr há-sterku stáli til að tryggja endingu og mótstöðu gegn aflögun við mikið álag.

Hjólasett: Hjólin eru oft fest á ása og legurnar inni í þessum hjólum eru hannaðar fyrir mikla burðargetu og mjúka notkun.

Rafdrifsmótor: Hreyfing vagnsins er knúin áfram af rafmótor, sem knýr hjólakerfið í gegnum gírkassa og kerfi af hjólum eða keðjum. Mótorinn er venjulega settur upp á grind vagnsins og er tengdur við hjólin í gegnum drifbúnað, sem gerir kleift að fara bæði fram og aftur.

2) Virkni stýrikerfis vagnsins

1. Lárétt hreyfing hásingar

Vagninn, sem ber lyftibúnaðinn, hreyfist lárétt meðfram grindinni. Þessi lárétta hreyfing gerir krananum kleift að lyfta og lækka efni yfir stórt svæði, eins og garð, bryggju eða vöruhús.

2. Slétt og nákvæm staðsetning

Ferðabúnaður vagnsins er hannaður fyrir nákvæma stjórn á staðsetningu vagnsins. Þetta er mikilvægt til að tryggja að farmur sé tekinn upp og settur nákvæmlega á viðkomandi staði.

3. Stuðningur við lyftibúnaðinn

Lyftukerfið er venjulega fest á vagninum. Ferðabúnaður vagnsins gerir lyftingunni kleift að fara yfir lengd stallsins, sem tryggir að lyftibúnaðurinn nái yfir allt svæðið sem þarf til aðgerðar.

4. Álagsdreifing og stöðugleiki

Vagninn hjálpar til við að dreifa álaginu jafnt yfir burðarvirki kranans. Þegar vagninn hreyfist er hleðslan haldið stöðugri og dregur það úr hættu á ójafnvægi sem gæti leitt til slysa.

5. Hraðastýring

Ferðabúnaður vagnsins inniheldur mótora, gíra og stundum drif með breytilegum tíðni (VFD), sem veita nauðsynlega hraðastýringu fyrir hreyfingu vagnsins. Þetta hjálpar til við að laga sig að mismunandi rekstrarþörfum, hvort sem þú ferð hægt fyrir nákvæmni eða hratt til að skila hagkvæmni.

6. Samþætting við aðrar kranahreyfingar

Ferðabúnaður vagnsins er samþættur lóðréttum (lyftingum) og lengdarhreyfingum (gangganga) hreyfingunum. Það vinnur í samræmi við þessar aðgerðir til að tryggja sléttan og samstilltan rekstur, sem gerir það auðveldara að framkvæma flóknar lyftur og flytja efni.

7. Öryggi og meðhöndlun álags

Vélbúnaðurinn inniheldur oft öryggiseiginleika, eins og takmörkunarrofa eða skynjara, til að koma í veg fyrir að vagninn fari yfir rekstrarmörk eða rekast á hindranir, sem eykur öryggi allrar kranaaðgerðarinnar.

6.Kranehjól

1) Virkni hjóla

Hjólin veita stuðning við kranabygginguna og eru nauðsynleg til að leyfa gantry krananum að ferðast meðfram brautinni. Þau gleypa einnig kraftana sem myndast af þyngd og aðgerðahreyfingum kranans og dreifa þessum krafti til að koma í veg fyrir skemmdir á brautinni og öðrum kranahlutum.

Það fer eftir tilgangi kranans og álaginu sem hann höndlar, hjólin eru hönnuð til að takast á við mismunandi þyngdargetu. Stærri kranar eða þeir sem notaðir eru til að lyfta þyngri munu hafa stærri og sterkari hjól.

2) Hönnunarkröfur

Kranahjól eru venjulega gerð úr há-sterku stáli eða álefni til að standast þyngd kranans og álags hans á meðan þau þola stöðuga hreyfingu og mikið álag. Hjólin eru oft hönnuð með flans til að tryggja slétta og stöðuga hreyfingu meðfram teinunum og koma í veg fyrir að þau fari af sporinu.

7.Kranakrókur

Kranakrókurinn á burðarkrana er ómissandi hluti í lyfti- og meðhöndlunarferlinu. Þessi krókur er notaður til að festa og styðja við byrðar við hífingar.

Krókurinn er venjulega gerður úr há-sterku stáli til að takast á við mikið álag. Hann er með bogadregna lögun, með djúpum hálsi til að festa sig öruggt við stroff, keðjur eða önnur lyftitæki. Krókurinn er venjulega með öryggislás til að koma í veg fyrir að álagið losni óvart meðan á notkun stendur.

Aðalhlutverk kranakróksins er að tengja lyftibúnað kranans (eins og lyftuna) við álagið. Hann hreyfist meðfram geisla gantry kranans (sem er studdur af fótum gantry uppbyggingu) og hægt er að hækka eða lækka eftir lyftikröfum.

Mótor

Mótor burðarkranans er mikilvægur þáttur sem ber ábyrgð á að knýja hinar ýmsu hreyfingar kranans, svo sem lyftingu, vagnaferð og burðarrásarhreyfingu. Það fer eftir hönnun og stærð krana, mótorinn getur verið mismunandi í gerð og forskriftum. Mótorunum er venjulega stjórnað af PLC (Programmable Logic Controller) eða VFD (Variable Frequency Drives) til að stilla hraða og tog fyrir skilvirka notkun.

Lyftimótor: Tilgangur: Keyrir hásinguna til að lyfta og lækka byrðina. Mótorgerð: Venjulega rafmótor, oft riðstraumsvirkjunarmótor. Afl: Misjafnt eftir burðargetu, allt frá nokkrum kW til nokkur hundruð kW.

Ferðamótor (hreyfing kerru): Tilgangur: Færir vagninn meðfram grindinni. Mótorgerð: Venjulega þriggja-fasa riðstraumsmótor. Afl: Valið út frá nauðsynlegum hraða og getu vagnsins.

Gantry Traveling Motor (Bridge Movement): Tilgangur: Færir alla burðarvirkið meðfram jörðu niðri, gerir það kleift að spanna yfir hleðslusvæðið. Mótorgerð: Þungur-rafmótor, oft með drif með breytilegum hraða (VSD) fyrir fína stjórn. Kraftur: Svipaður og vagnamótorinn en venjulega hærri, þar sem hann þarf að færa allan kranann.

.

Hljóð- og ljósviðvörunarkerfi og takmörkunarrofi

1) Hljóð- og ljósviðvörunarkerfi

Hljóð- og ljósviðvörunarkerfið fyrir Cantilever Gantry Crane er hannað til að auka öryggi með því að gefa sjón- og hljóðmerki ef óeðlilegar aðstæður eða hættur eru til staðar. Þessar viðvaranir hjálpa til við að vara rekstraraðila, starfsmenn og starfsfólk í nágrenni við hugsanlega áhættu.

Hljóðviðvörun (horn eða sírenu): Tilgangur: Gerir starfsfólki viðvart um neyðartilvik eða óeðlilegar aðstæður. Hljóð: Venjulega hátt og athyglissjúkt-grípandi, eins og sírenu eða horn með mismunandi mynstri (samfellt, með hléum eða púls) til að gefa til kynna mismunandi tegundir viðvarana. stöðum þar sem mestar líkur eru á að starfsmenn séu viðstaddir.

Ljósviðvörun (Strobe ljós eða blikkandi leiðarljós): Tilgangur: Veitir sjónræna viðvörun sem sést á svæðum þar sem hljóð eitt og sér gæti ekki skilað árangri (td í hávaðasömu umhverfi eða í fjarlægð). Ljósgerð: Blikkandi eða snúningsljós eða ljósvitar eru almennt notuð, oft með mismunandi litum til að gefa til kynna mismunandi viðvörunarstig.

Rauður: Mikilvæg viðvörun (hættulegt ástand).

Gult/rauðgult: Varúð (viðvörun eða ekki-brýnt mál).

Blár: Getur gefið til kynna rekstrarstöðu eða annað sérstakt ástand.

2) Takmörkunarrofi

Takmörkunarrofi á burðarkrana er öryggisbúnaður sem notaður er til að koma í veg fyrir að kraninn fari yfir-ferð eða hreyfist út fyrir fyrirfram skilgreind mörk. Það er ómissandi hluti til að tryggja rétta og örugga notkun krana. Kraninn með burðarrás samanstendur venjulega af stóru mannvirki með brú og lyftibúnaði, sem er oft notað í iðnaðarumhverfi eins og höfnum eða vöruhúsum til að lyfta og flytja þungar byrðar.

Virkni takmörkunarrofa:

Stöðugreining: Takmörkunarrofinn skynjar þegar lyftitæki eða kerra kranans hefur náð tiltekinni endastöðu (annaðhvort að fullu hækkað, lækkað eða fært eftir brautinni). Þetta hjálpar til við að koma í veg fyrir vélrænan skaða af völdum of-ferða.

Öryggi: Það virkar sem bilunar-öryggi til að koma í veg fyrir að kraninn hreyfist ef hann nær mörkum sínum. Þetta dregur úr slysahættu og verndar bæði krana og búnað í kring.

Sjálfvirkni: Hægt er að tengja takmörkunarrofa við stjórnkerfi krana. Þegar takmörkunarrofi er ræstur sendir hann merki til stjórnkerfisins um að stöðva kranann eða snúa við stefnu hans.

Tegundir takmörkunarrofa fyrir gantry krana:

Vélrænn takmörkunarrofi: Þessi tegund notar líkamlegan stýribúnað til að opna eða loka tengiliðum þegar kraninn nær takmörkunum. Þetta er algeng, einföld og -hagkvæm lausn.

Magnetic Limit Switch: Þessir nota segulsvið til að greina staðsetningu skotmarks án beinnar snertingar, sem gefur endingargóðari og -varandi lausn.

Nálægðarmörkarrofi: Hann skynjar nærveru skotmarks án snertingar, með því að nota skynjara, og er oft notaður í háþróaðri eða meiri-hraðaforritum.

10.Öryggisbúnaður

1) 1. Yfirálagsvörn

Kemur í veg fyrir að kraninn lyfti byrðum umfram nafngetu hans.

Virkjar viðvörun eða slítur rafmagn til lyftibúnaðarins þegar álagið fer yfir öryggismörk.

2. Takmörkunarrofar

Takmörkunarrofi fyrir lyftingu: Stöðvar lyftibúnaðinn þegar krókurinn nær efri eða neðri mörkum til að koma í veg fyrir of-hífingu eða of-lækkun.

Ferðatakmörkunarrofi: Takmarkar lárétta hreyfingu krana eða vagns til að koma í veg fyrir árekstra eða afsporanir.

Bómhornstakmörkunarrofi (ef við á): Tryggir að bóman fari ekki yfir örugg hornmörk.

3. Neyðarstöðvunarhnappur

Gerir rekstraraðilum kleift að stöðva kranaaðgerðir samstundis í neyðartilvikum.

Venjulega sett upp á mörgum aðgengilegum stöðum á krana og fjarstýringum.

4. Anti-áreksturstæki

Notar skynjara (nálægðarskynjara eða leysir) til að greina hindranir eða annan búnað á vegi kranans, sem kemur í veg fyrir árekstra.

Getur verið með hljóðviðvörun eða sjálfvirkt hemlakerfi.

5. Vöktunarkerfi vindhraða

Fylgist með vindhraða og gefur út viðvaranir þegar hann fer yfir örugg mörk til notkunar.

Sum kerfi læsa krananum sjálfkrafa eða festa hann við mikinn vind.

6. Hemlakerfi

Vélrænar bremsur: Tryggir að álagið haldist kyrrstætt þegar það er ekki á hreyfingu.

Neyðarhemlakerfi: Virkar við rafmagnsleysi eða bilun í kerfinu.

7. Rail Clamp eða Storm Lock

Læsir krananum í stöðu í stormi eða miklum vindi til að koma í veg fyrir hreyfingu.

8. Buffer System

Uppsett í lok ferðabrautar kranans til að taka á móti höggi og draga úr skemmdum við of-ferð fyrir slysni.

9. Hleðslustundavísir (LMI)

Fylgist með hleðslustundinni og gerir stjórnanda viðvart ef kraninn nálgast veltipunktinn.

10. Öryggislæsingar

Tryggir að ekki sé hægt að framkvæma sérstakar aðgerðir, svo sem að lyfta, hreyfa vagn eða bómustillingu, samtímis á óöruggan hátt.

11. Hljóð- og sjónviðvörunarkerfi

Viðvörun: Gera nálægt starfsfólki viðvart meðan á krana stendur eða ef bilun kemur upp.

Merkjaljós: Gefa til kynna rekstrarstöðu kranans.

12. Vírtauskoðun og öryggiseiginleikar

Yfirvindsvörn fyrir reipi: Kemur í veg fyrir að vír reipið vindi ranglega, sem gæti leitt til slysa.

Rope Break Detection: Greinir brot eða slaka í vírreipinu og stöðvar aðgerðina.

13. Öryggisaðgerðir stjórnandaklefa

Vistvænlega hönnuð stjórntæki til að lágmarka þreytu stjórnanda.

Slökkvitæki og annar neyðarbúnaður er venjulega fáanlegur í farþegarýminu.

14. Sjálfvirkt kranaeftirlitskerfi (valfrjálst)

Fylgir mikilvægum breytum eins og álagi, hraða og hitastigi.

Skráir rekstrargögn og bilanir til viðhalds og bilanaleitar.

11.Control Mode

1) 1. Handvirk stjórn

Lýsing: Stjórnendur stjórna krananum handvirkt með því að nota-hnappahengi, stangir eða stjórnborð beint á-síðunni.

Eiginleikar:

Einfalt í notkun og viðhald.

Hentar fyrir minna flókin lyftiverkefni.

Forrit: Notað í smærri-aðgerðum eða stöðum þar sem kröfur um sjálfvirkni eru lágar.

2. Fjarstýring

Lýsing: Rekstraraðilar nota þráðlaust fjarstýringartæki til að stjórna krananum úr öruggri fjarlægð.

Eiginleikar:

Aukið öryggi með því að leyfa stjórnandanum að vera laus við byrðina.

Meiri sveigjanleiki í rekstri.

Þolir flóknari hreyfingar.

Notkun: Vörugeymsla, flutningagarðar og annað umhverfi sem krefst meiri nákvæmni.

3. Stýriklefa

Lýsing: Rekstraraðili situr í klefa sem er festur við krana og stjórnar aðgerðum með stýripinnum eða stjórnborðum.

Eiginleikar:

Veitir stjórnandanum skýra sýn á álag og vinnusvæði.

Hentar fyrir miklar-vinnu og langvarandi-aðgerðir.

Forrit: Stórir-iðnaðarsvæði, eins og skipasmíðastöðvar, stálmyllur eða byggingarsvæði.

4. Hálf-sjálfvirk stjórn

Lýsing: Sumar aðgerðir (eins og endurteknar hreyfingar) eru sjálfvirkar, á meðan aðrar krefjast handvirkrar inntaks.

Eiginleikar:

Dregur úr vinnuálagi rekstraraðila.

Eykur skilvirkni fyrir endurtekin verkefni.

Notkun: Samsetningarlínur, flutningamiðstöðvar og verkefni sem fela í sér endurteknar lyftingar og staðsetningar.

5. Alveg sjálfvirk stjórn

Lýsing: Kraninn starfar sjálfstætt byggt á for-forrituðum leiðbeiningum eða inntakum skynjara.

Eiginleikar:

Mikil nákvæmni og skilvirkni.

Útrýma mannlegum mistökum og lækka launakostnað.

Oft samþætt við snjallkerfi eða IoT fyrir eftirlit og gagnagreiningu.

Forrit: Hafnir, sjálfvirk vöruhús og umhverfi sem krefjast hár-hraða, nákvæmrar aðgerða.

6. Hybrid Control (Handvirkt + Sjálfvirkt)

Lýsing: Sameinar handvirka og sjálfvirka stjórnunarvalkosti, sem gerir sveigjanleika í samræmi við kröfur verkefna.

Eiginleikar:

Hægt að laga að mismunandi rekstrarþörfum.

Eykur skilvirkni án þess að fórna stjórn.

Forrit: Síður sem krefjast bæði eftirlits manna og sjálfvirkni.

12.Skissa



Helsta tæknilega





1. Mikil burðargeta og burðarvirki

Hannað til að meðhöndlaallt að 80 tonnúr efni með stöðugleika og öryggi.

Thetvöfaldur burðarhönnunveitir yfirburða álagsdreifingu og stífleika samanborið við gerðir af stökum bjöllum.

---

2. Breitt span og umfang

Styðurstórar spannir(venjulega 18–35 metrar eða meira), sem gerir það kleift að þjóna víðtækum vinnusvæðum.

Tilvalið fyrir stórar-aðgerðir eins og stálsmíðastöðvar, skipasmíðastöðvar og byggingarsvæði.

---

3. Aukin lyftihæð

Lyftan fer ofan á eða á milli grindanna, sem gerir það kleiftmeiri lyftihæðen kranar með einbreiðu, sérstaklega gagnlegar fyrir háar byrðar eða mannvirki.

---

4. Sveigjanleg umsókn

Hentar fyririnni og útinota.

Hægt að aðlaga meðstöng, járnbrautarkerfi, lyftifestingar, eða margar lyftur fyrir ákveðin verkefni.

---

5. Varanlegur og veðurþolinn-hönnun

Byggt meðhá-styrkt stál, and-tæringarhúð ogvindþolnum-aðferðumeins og járnbrautarklemmur og stormlásar fyrir úti umhverfi.

---

6. Slétt notkun og nákvæm stjórnun

Búin meðdrif með breytilegum tíðni (VFD)fyrir nákvæma hreyfingu og minnkað vélrænt álag.

Tilboðmjúk byrjun/stoppeiginleikar og nákvæma staðsetningu álags.

---

7. Margir stjórnunarvalkostir

Rekið í gegnumskála, fjarstýring eða hengiskraut, allt eftir þörfum svæðisins og óskum rekstraraðila.

Bætir öryggi og skilvirkni í rekstri.

---

8. Háþróuð öryggiskerfi

Innihelduryfirálagsvörn, takmörkunarrofa, neyðarstöðvun og-árekstrarkerfi.

Dregur úr hættu á slysum og skemmdum á búnaði.

---

9. Langur endingartími

Hannaður fyrirmiðlungs til þungar-vinnulotur (A5–A7 flokkun), veita margra ára áreiðanlega þjónustu með réttu viðhaldi.





1. Byggingariðnaður

Að lyfta þungu byggingarefni eins og stálbitum, steypublokkum og öðrum byggingarhlutum.

Flutningur og staðsetning efnis á byggingarsvæðum.

2. Framleiðsluaðstaða

Meðhöndlun stórra íhluta eða véla í framleiðslulínum.

Að flytja hráefni eða fullunnar vörur innan verksmiðjunnar.

3. Skipasmíðastöðvar og hafnir

Hleðsla og losun gáma eða farms úr skipum.

Flutningur þungra skipaíhluta eða viðhaldsbúnaðar.

4. Vörugeymsla og vörustjórnun

Stafla og skipuleggja vörur á úti- eða innigeymslusvæðum.

Hleðsla og losun vörubíla eða járnbrautarvagna.

5. Aerospace og Aviation

Meðhöndlun stórra flugvélaíhluta, svo sem skrokka, vængi eða hreyfla.

Stuðningur við viðhald og samsetningu.

6. Járnbrautagarðar

Lyfta og staðsetja járnbrautarhluta eins og teina eða boga.

Hleðsla og losun járnbrautarfarms.

7. Stálverksmiðjur og steypur

Færa þungar stálplötur, spólur eða steypu.

Meðhöndlun bræddra málmíláta.

8. Námuvinnsla og stóriðja

Flutningur á þungum tækjum og efnum í námuvinnslu.

Meðhöndlar stórar vélar til samsetningar eða viðgerðar.

9. Virkjanir

Uppsetning eða viðhald á túrbínum, rafala og öðrum þungaflisbúnaði.

Flutningur eldsneytis- eða úrgangsíláta í kjarnorku- eða varmaverum.

Kraniframleiðslu málsmeðferð

1. Hönnun og verkfræði

Kröfugreining

Skilja forskriftir viðskiptavinarins (burðargetu, span, hæð, vinnuumhverfi o.s.frv.).

Ákvarða rekstrarbreytur: lyftihæð, ferðahraða, vinnutíðni osfrv.

Forhönnun

Búðu til hugmyndafræðilega hönnun og þrívíddarlíkön.

Veldu efni út frá styrkleika og umhverfisaðstæðum.

Ítarleg verkfræði

Þróa nákvæmar verkfræðiteikningar (byggingaríhlutir, kerfi, rafkerfi).

Framkvæma streitu- og þreytugreiningu til að tryggja öryggi.

2. Efnisöflun

Fáðu hágæða-efni, þar á meðal:

Stálplötur og snið fyrir burðarhluta.

Mótorar, gírkassar og aðrir vélrænir hlutar.

Rafkerfi og stjórnhlutar.

Skoðaðu efni til að tryggja samræmi við gæðastaðla.

3. Tilbúningur

Framleiðsla byggingarhluta

Skerið, soðið og settið saman stálvirkin (aðalgrind, handleggir, fætur osfrv.).

Tryggðu nákvæma röðun og mál.

Framkvæma yfirborðsmeðferð (td sprengingu, málningu) til að vernda gegn tæringu.

Vélræn samkoma

Settu saman vélræna hluta (vagna, lyftu, hjól osfrv.).

Settu upp mótora, gírkassa og drifkerfi.

Rafmagnssamsetning

Settu upp rafmagnsíhluti (stjórnborð, snúrur, skynjarar).

Tengdu og tengdu kerfið til að tryggja virkni.

4. Gæðaskoðun

Efnisskoðun

Staðfestu efnisvottun og framkvæma prófanir (td togpróf).

Byggingarskoðun

Skoðaðu suðugæði (td ultrasonic prófun).

Tryggðu víddarnákvæmni og yfirborðsfrágang.

Samsetningarskoðun

Athugaðu röðun og virkni allra hluta (vélrænna og rafmagns).

Hleðsluprófun

Framkvæmdu truflanir og kraftmikla álagsprófanir til að tryggja örugga notkun.

5. Verksmiðjusamþykkisprófun (FAT)

Gerðu alhliða prufuhlaup, þar á meðal:

Fullhleðslu- og ofhleðslupróf.

Virkni allra öryggistækja (td takmörkrofa, neyðarhemla).

Sléttur gangur ferðavagna, lyftu og krana.

Skjalaðu niðurstöður og fáðu samþykki viðskiptavinarins.

6. Í sundur og pökkun

Taktu kranann í sundur í færanlega hluta.

Pakkaðu íhlutum á öruggan hátt til að koma í veg fyrir skemmdir við flutning.

Merktu og útbúið pökkunarlista fyrir skilvirka endursamsetningu.

7. Samgöngur

Skilaðu kranahlutunum á uppsetningarstaðinn með því að nota viðeigandi flutningsaðferðir.

8. Uppsetning og gangsetning

Á-síðusamsetningu

Settu saman burðarhluta og vélræn kerfi.

Setja upp rafkerfi og stjórnborð.

Kvörðun og prófun

Endurkvarðaðu kranakerfið fyrir -sérstök skilyrði á staðnum.

Framkvæmdu-álagspróf á vefsvæði til að staðfesta frammistöðu.

9. Afhending

Veita starfsfólki viðskiptavinarins þjálfun um öruggan rekstur og viðhald.

Afhenda tækniskjöl (notendahandbók, viðhaldsleiðbeiningar, vottorð).

Fáðu endanlegt samþykki og samþykki viðskiptavinarins.

10. Eftir-söluaðstoð

Bjóða upp á ábyrgðarþjónustu og viðhaldsstuðning.

Útvega varahluti og tæknilega aðstoð eftir þörfum.

Verkstæðissýn:

Fyrirtækið hefur sett upp skynsaman búnaðarstjórnunarvettvang og hefur sett upp 310 sett (sett) af meðhöndlunar- og suðuvélmennum. Eftir að áætluninni er lokið verða meira en 500 sett (sett) og mun nethlutfall búnaðar ná 95%. 32 suðulínur hafa verið teknar í notkun, 50 eru fyrirhugað að setja upp og sjálfvirknihlutfall allrar vörulínunnar hefur náð 85%.
