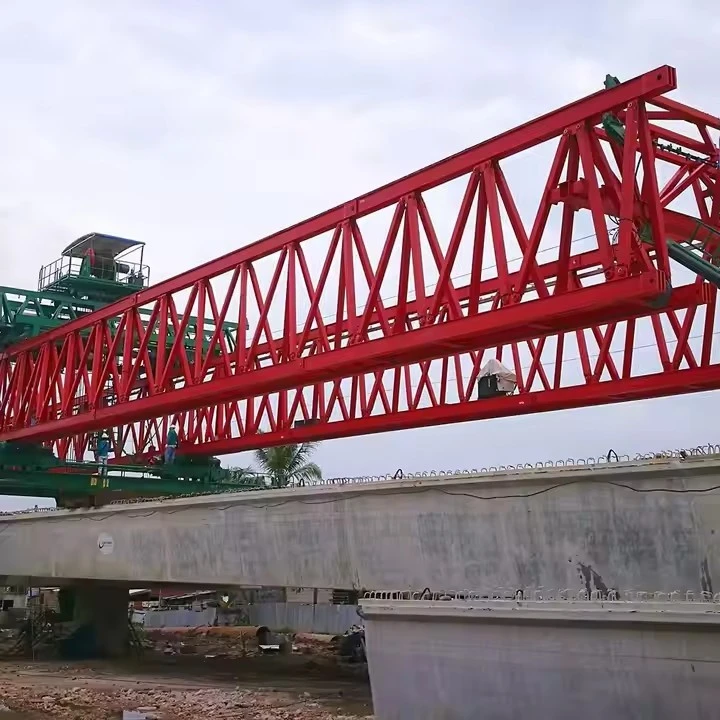

480 tonna brúarbyggingarvél
480-tonna Bridge Erecting Machine (BEM) er þungur búnaður sem notaður er við smíði stórra brýr, sérstaklega til að lyfta og setja forsteypta hluta, burðarvirki og aðra burðarhluta.
Helstu eiginleikar
1. Mikil burðargeta
Hannað til að taka við allt að 480 tonnum, sem gerir það hentugt fyrir stóra-brúargerð.
Getur lyft og komið fyrir þungum forsteyptum steypuhlutum, stálbitum og kassabitum.
2. Modular & Stillanleg hönnun
Er oft með mátbyggingu, sem gerir kleift að sérsníða fyrir mismunandi brúarbreiddir og span.
Stillanlegar bómur og stuðningur til að mæta mismunandi rúmfræði brúarinnar.
3. Háþróað vökvakerfi
Útbúinn með hár-nákvæmni vökvahólkum fyrir sléttar lyftingar og staðsetningar.
Tryggir stöðugleika og stjórn við þungar álagsaðgerðir.
4. Sjálfknúið- og farsíma
Sumar gerðir eru sjálfknúnar-með belti eða undirvagni á hjólum til að auðvelda hreyfingu eftir brúarþilfari.
Getur farið yfir fullgerða brúarhluta til að ná til nýrra vinnusvæða.
5. Tölvustýrt stjórnkerfi
Innbyggt PLC (Programmable Logic Controller) fyrir sjálfvirkar aðgerðir.
Rauntímavöktun-álagsdreifingar, jöfnunar og streitu.
6. Öryggisbúnaður
Ofhleðsluvarnarkerfi til að koma í veg fyrir slys.
Neyðarhemla- og læsingarkerfi fyrir örugga starfsemi.
7. Fjöl-virk viðhengi
Samhæft við ýmis viðhengi eins og lyftiramma, gripa og klemmur fyrir mismunandi brúarhluta.
Hægt að nota til að ræsa hluta, auka ræsingu, eða jafnvægissmíði.
8. Hár stöðugleiki og stuðningur
Stuðföt eða stöðugleikafætur til að tryggja jafnvægi við lyftingu.
Styrkt stálbygging til að standast kraftmikið álag.
9. Aðlögunarhæfni að mismunandi brúargerðum
Hentar fyrir kassabrýr,-stagbrýr, brautir og járnbrautarbrýr.
Getur unnið í þéttbýli, fjöllum eða yfir-vatnsumhverfi.
10. Skilvirk samsetning og í sundur
Hannað fyrir fljótlega-samsetningu á staðnum með krana eða öðrum lyftibúnaði.
Minnkar niðurtíma milli verkefna.
Forskrift
Umhverfisskilyrði
Notkunarhiti: -20 gráður til +50 gráður
Vindþol: Stöðugt allt að 15–20 m/s (fer eftir uppsetningu)
Veðurvörn: Getur starfað í léttri rigningu/snjó (með varúðarráðstöfunum)
Mál & Þyngd
Lengd vél: Stillanleg (td 60–120 m, fer eftir spani)
Breidd: ~6–10 m (passar innan brúarþilfars)
Sjálf-þyngd: ~200–400 tonn (fer eftir uppsetningu)
Fylgni og staðlar
Hönnunarkóðar: EN 1991, AASHTO, BS eða aðrir viðeigandi brúargerðarstaðlar
Vottun: CE, ISO 9001 eða-verkefnissérstök samþykki
Myndir og íhlutir
Bridge Erecting Machine (BEM) er þungur-búnaður sem notaður er til að smíða brýr, sérstaklega til að setja forsteypta hluta eða grinda. 480 -tonna brúarbyggingarvél væri stór afkastagetu vél sem er hönnuð fyrir þungar lyftingar og nákvæma staðsetningu brúarhluta. Hér að neðan er sundurliðun á lykilþáttum þess:
1. Aðalhleðsla-Berubygging
Gantry Frame / Truss uppbygging - Veitir uppbyggingu stuðning og stöðugleika.
Aðalbitar/grind – Styðjið lyftibúnaðinn og dreift álagi.
Stuðningsfætur/stoðfætur – Tryggðu stöðugleika við lyftingar.
2. Lyfti- og meðhöndlunarkerfi
Lyftibúnaður (vindur og snúrur) – Inniheldur venjulega vökva- eða rafmagnsvindur með há-styrktum stálköðlum.
Dreifarar/lyftingarammar – Dreifið lyftikrafti jafnt yfir forsteypta hluta.
Vökvatjakkar - Fyrir fínstillingar við staðsetningu brúarhluta.
3. Hreyfingar- og staðsetningarkerfi
Sjálfknúið kerfi (hjól/spor) – Gerir vélinni kleift að fara eftir brúarþilfari eða bráðabirgðateinum.
Vökvaþýðingarkerfi – Stillir stöðu vélarinnar til hliðar fyrir nákvæma staðsetningu.
Snúningsbúnaður - Snýr lyftikerfinu til að stilla.
4. Vökvakerfi og raforkukerfi
Vökvaorkueining (HPU) – Knúir lyftingum, hreyfingum og stillingum.
Rafmagnsrafallar - Veita afl fyrir stjórnkerfi og aukaaðgerðir.
5. Eftirlits- og eftirlitskerfi
PLC-undirstaða stjórnkerfi – tryggir nákvæma notkun.
Hleðsluvöktunarskynjarar - Komið í veg fyrir ofhleðslu.
Laser/GPS jöfnunarkerfi – Tryggðu nákvæma staðsetningu brúarhluta.
6. Hjálparíhlutir
Mótvægi – Komdu jafnvægi á vélina við þungar lyftingar.
Öryggisbúnaður – Neyðarhemlar,-árekstrarkerfi og vindviðnámskerfi.
Tímabundin stuðningur/falsverk – Notað við samsetningu hluta.
Skissa
Kostir
480-tonna Bridge Erecting Machine (BEM) er þungur búnaður sem notaður er við smíði stórra brýr, sérstaklega til að lyfta og setja forsteypta hluta, burðarvirki og aðra burðarhluta. Hér eru helstu kostir þess:
1. Mikil burðargeta
Þolir þunga brúarhluta (allt að 480 tonn), sem dregur úr þörfinni fyrir margar lyftur eða viðbótarbúnað.
Hentar fyrir stórar-breiðar brýr (td kassagrind, brýr í sundur og stálgrind).
2. Skilvirkni og hraði
Fljótleg samsetning og uppsetning, sem dregur úr tímalínum verkefna.
Nákvæm staðsetning lágmarkar stillingarvillur og endurvinnslu.
Sjálfvirkar stýringar auka skilvirkni í rekstri.
3. Aðlögunarhæfni
Virkar á ýmsum landsvæðum (þéttbýli, fjalllendi, yfir ár).
Stillanleg span og hæð til að mæta mismunandi brúarhönnun.
Hægt að nota bæði til að ræsa grind og setja forsteypta hluta.
4. Öryggi og stöðugleiki
Öflug burðarhönnun tryggir stöðugleika við þungar lyftingar.
Háþróuð öryggiskerfi (and-sveiflu, ofhleðsluvörn, rauntímavöktun).
Dregur úr handavinnu í-háhættuaðgerðum.
5. Kostnaður-Skilvirkni
Dregur úr háð krana, lækkar leigu- og launakostnað.
Lágmarkar truflun á umferð eða vatnaleiðum (notalegt á fjölförnum eða umhverfisviðkvæmum svæðum).
Langtímanotkun í mörgum verkefnum-.
6. Umhverfishagur
Minni hávaði og titringur miðað við hefðbundna krana.
Minnkað kolefnisfótspor vegna hagræðingar í rekstri.
7. Fjölhæfni í brúargerðum
Hentar fyrir kassagrind, T-bita, stálboga og-stagbrýr.
Notað í byggingu þjóðvega, járnbrauta og þéttbýlis.
Niðurstaða
480-tonna BEM er tilvalið fyrir stór-brúarverkefni, sem býður upp á mikla skilvirkni, öryggi og kostnaðarsparnað á sama tíma og hann meðhöndlar gríðarlegt álag af nákvæmni. Það er sérstaklega dýrmætt í flóknu landslagi og hröðum framkvæmdum.
Umsókn
480-tonna brúarbyggingarvél (BEM) er þungur-búnaður sem notaður er við smíði stórra brýr, sérstaklega til að lyfta og setja forsteypta hluta, grinda eða brúarhluta með fullri breidd. Hér að neðan eru nokkur lykilforrit og eiginleikar slíkrar vélar:
Notkun 480 tonna brúarbyggingarvélar
Uppsetning forsteypta grindar
Notað til að lyfta og setja þunga forsteypta steypu- eða stálbita (I-bita, U-bita eða kassagrind) á bryggjur eða aðgerðir.
Hentar fyrir þjóðvega-, járnbrautar- og þéttbýlisbrýr.
Hlutabrúargerð
Setur upp forsteypta steypuhluta í jafnvægisframburð eða span-eftir-byggingaraðferðum.
Almennt notað fyrir-stagbrýr, brautir og langar-brýr.
Fullt-Spani ræst
Getur lyft og staðsett heilu for-samsettu brúarsviðin (allt að 480 tonn) í einni aðgerð, sem flýtir fyrir byggingu.
Tilvalið fyrir verkefni með þéttum tímaáætlun eða takmörkuðum vinnusvæðum.
Heavy Modular Bridge Smíði
Notað í Accelerated Bridge Construction (ABC) til að setja stórar forsmíðaðar brúareiningar.
Dregur úr-byggingartíma og umferðartruflunum.
Járnbrautar- og neðanjarðarlestarleiðir
Setur þungum steypu- eða stálhluta fyrir upphækkaðar járnbrautarteina og neðanjarðarlestarlínur.
Framleiðsluaðferð
1. Hönnunar- og verkfræðiáfangi
Kröfugreining: Skilgreindu burðargetu, spanlengd, hreyfanleika og rekstrarskilyrði.
Byggingarhönnun: CAD líkan (með því að nota hugbúnað eins og AutoCAD, SolidWorks eða CATIA) fyrir bjálka, bómur, stoðir og vökvakerfi.
Simulation & Validation: Finite Element Analysis (FEA) til að prófa streitu, aflögun og þreytuþol.
Reglufestingar: Tryggja að farið sé að alþjóðlegum stöðlum (ISO, EN, AISC o.s.frv.).
2. Efnisöflun
Hár-styrkt stál: ASTM A572 Grade 50 eða sambærilegt fyrir aðalgrind og bómur.
Vökvakerfisíhlutir: Dælur, strokkar og lokar frá löggiltum birgjum.
Rafmagns- og stjórnkerfi: PLC, skynjarar og mótorar fyrir sjálfvirkni.
Rekstrarvörur fyrir suðu: Hágæða rafskaut/flæði fyrir burðarvirki.
3. Framleiðsluferli
A. Byggingargerð
Skurður: CNC plasma/oxý-eldsneytisskurður á stálplötum.
Beygja og móta: Rúllabeygja fyrir bogadregna hluta (td boga).
Suðu:
Kafsuðu (SAW) fyrir þykkar plötur.
Shielded Metal Arc Welding (SMAW) fyrir samskeyti á sviði.
Ultrasonic/röntgenprófun fyrir suðuheilleika.
Vinnsla: Borun, fræsun fyrir nákvæma hluta (td snúningspunkta).
B. Vökva- og rafkerfi
Vökvakerfi: Samþætting strokka, slöngur og dælur.
Raflagnir: Uppsetning stjórnborða, skynjara og orkudreifingu.
4. Undir-Samsetning
Bommhlutar: Búðu til og for-settu saman sjónauka/hlífararma.
Stuðningsfætur: Framleiða stoðfætur/stöðugleika fyrir stuðning á jörðu niðri.
Gantry rammar: Byggðu máthluta til að auðvelda flutning.
5. Aðalfundur
Uppsetning aðalgrins: Sameinaðu hluta með því að nota há-styrktar boltar eða suðu.
Samþætting vökvakerfis: Festu strokka fyrir lyfti-/lækkunarbúnað.
Uppsetning stjórna: Passaðu PLC, HMI spjöld og öryggiskerfi (takmörkrofar, yfirálagsvörn).
Málning og húðun: Berið á gegn-tæringarlög (td epoxý grunnur + pólýúretan yfirlakk).
6. Prófun og gangsetning
Hleðslupróf:
Statísk prófun við 120% af álagsgetu (576 tonn).
Dynamic próf með herma brúarhluta.
Vökvakerfisprófanir: Athugaðu hvort leki, þrýstingsstöðugleiki og viðbragðstími sé til staðar.
Virknipróf: Staðfestu hreyfingu (ræst, snúningur, lyfting) með stjórnkerfi.
Öryggisskoðun: Neyðarstöðvun, ofhleðsluviðvörun og stöðugleiki við vindálag.
7. Í sundur og umbúðir
Modular sundurliðun: Taktu í sundur í færanlega hluta (hámarks. 40-tonneiningar fyrir vegaflutninga).
Öruggar umbúðir: Verndaðu viðkvæma íhluti (td rafeindatækni) meðan á flutningi stendur.
8. Á-Endursamsetning og lokaskoðun
Undirbúningur undirstöðu: Tryggðu stöðugleika á jörðu niðri fyrir uppsetningu vélarinnar.
Samsetning aftur: Boltaðu/suðu helstu íhluti á-stað.
Kvörðun: Fínstilla-skynjara og stjórnbreytur.
Þjálfun viðskiptavina: Rekstrar- og öryggisþjálfun fyrir-endendur.
9. Skjöl og afhending
Sem-Smíðaðar teikningar: Uppfærð CAD-líkön sem endurspegla endanlegar breytingar.
Vottorð: Efnisprófunarskýrslur (MTR), suðudagskrár og hleðsluprófunarvottorð.
Notendahandbækur: Ítarlegar leiðbeiningar um notkun, viðhald og bilanaleit.
Útsýni yfir verkstæði
Fyrirtækið hefur sett upp skynsaman búnaðarstjórnunarvettvang og hefur sett upp 310 sett (sett) af meðhöndlunar- og suðuvélmennum. Eftir að áætluninni er lokið verða meira en 500 sett (sett) og mun nethlutfall búnaðar ná 95%. 32 suðulínur hafa verið teknar í notkun, 50 eru fyrirhugað að setja upp og sjálfvirknihlutfall allrar vörulínunnar hefur náð 85%.
